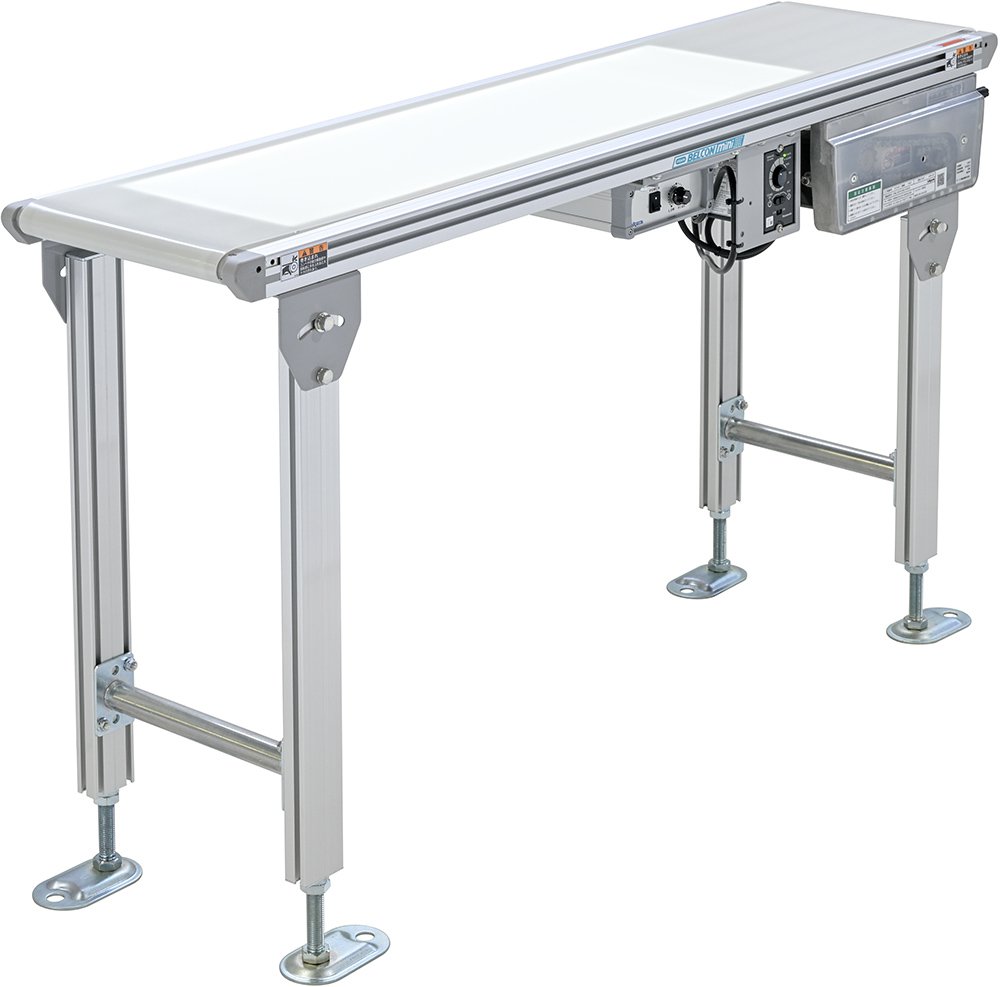

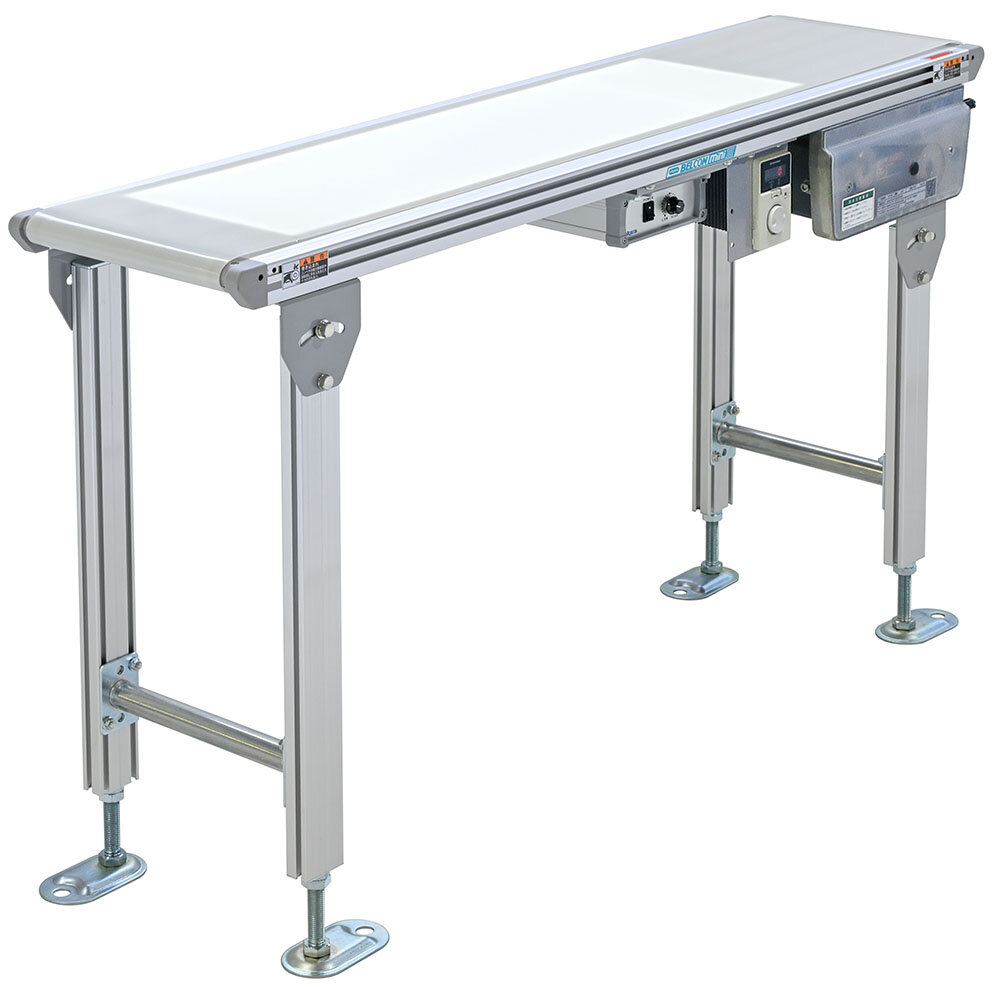

ベルコンミニⅢ

DML

DML

LEDバックライトタイプ

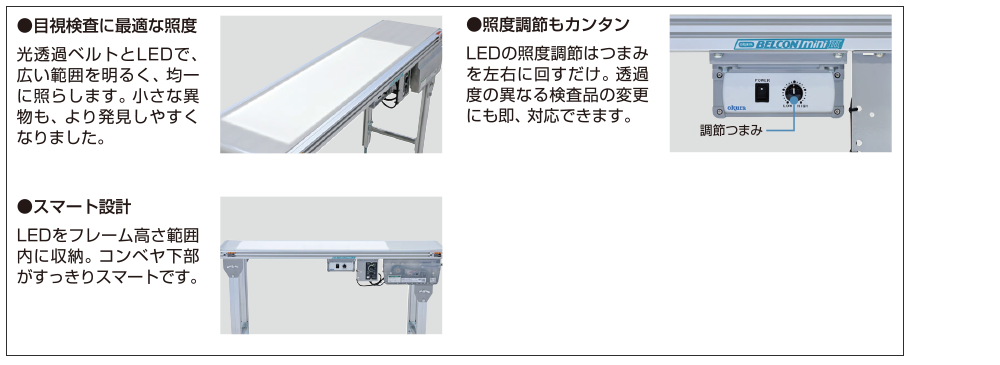

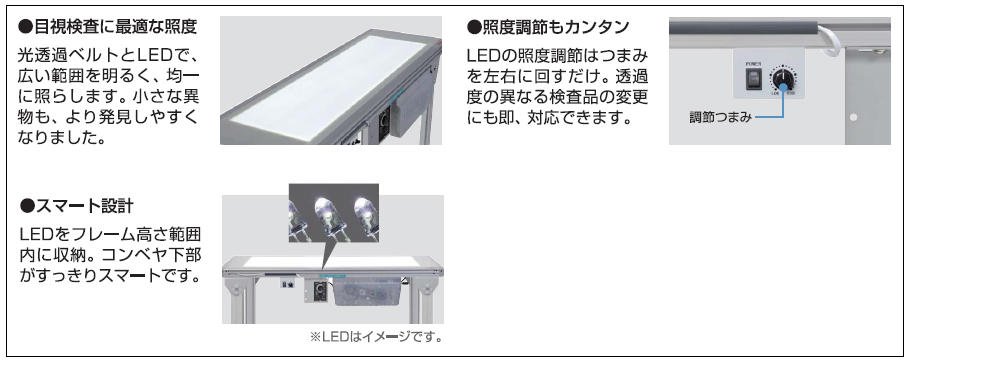

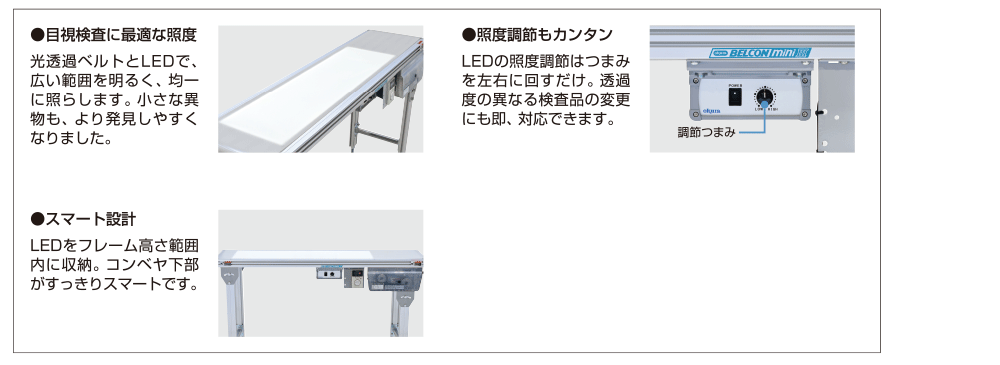

ベルト表面照度は約3,200ルクス。
異物混入をチェックする目視検査用コンベヤ。

  • フレーム高さ・2溝/40mm
  • 搬送能力10kg/台
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • LEDバックライ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DML 2 25 3 D 4 R 5 120 6 B11 7 R 8 05 9 X

※色文字 は準標準です。

1機種記号 DML (センタドライブ LEDバックライトタイプ)
2呼称幅 25
BW 実ベルト幅(mm) 247
FW フレーム幅(mm) 295
5機長(cm) 120
標準ベルト 光透過性樹脂ベルト(2プライ)
エンドプーリ径 φ27.2
3駆動部タイプ ※1 D:下付き
4駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号/コンベヤ速度表」をご参照ください
7コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側
8モータ出力N:定速 02:25W
B:ブラシレス変速 05:50W
F/G:インバータ変速 ※2 02:25W
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
光源 調光器付LED(照光範囲 207W×780L〔mm〕) 白色
ベルト表面照度 3200ルクス ※ベルト表面より上に200mm離れた位置:1,500ルクス
搬送能力 MAX.10kg/台
  • コンベヤとLEDは別々の電源コードですが、同一電圧が標準です。
    ブラシレスモータ、LEDは三相電源時には1相を欠相して対応します。コンベヤとLEDの電源ケーブルはともに3mです。
  1. 詳細はこちらでご確認ください
  2. 「F」は三菱製、「G」は東芝製を表します。
  • バックライトの色は、白色以外も製作いたしますのでご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

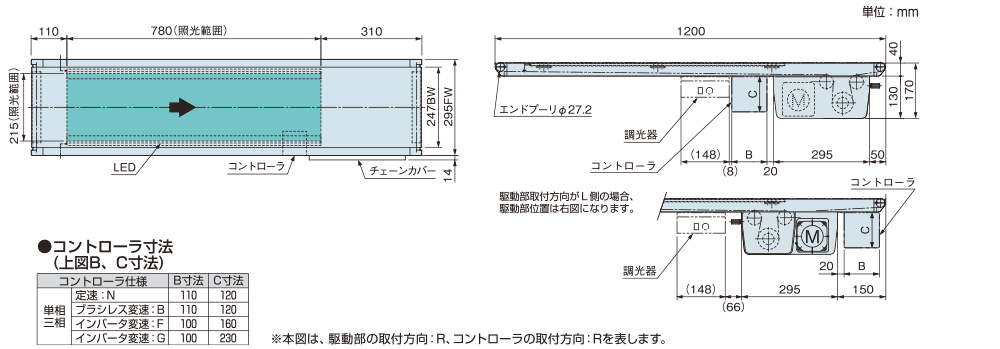

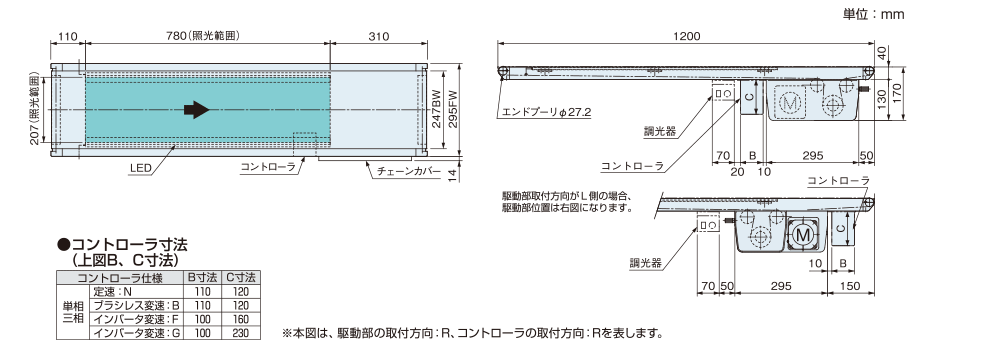

寸法図



注)フレーム断面はこちらをご参照ください。

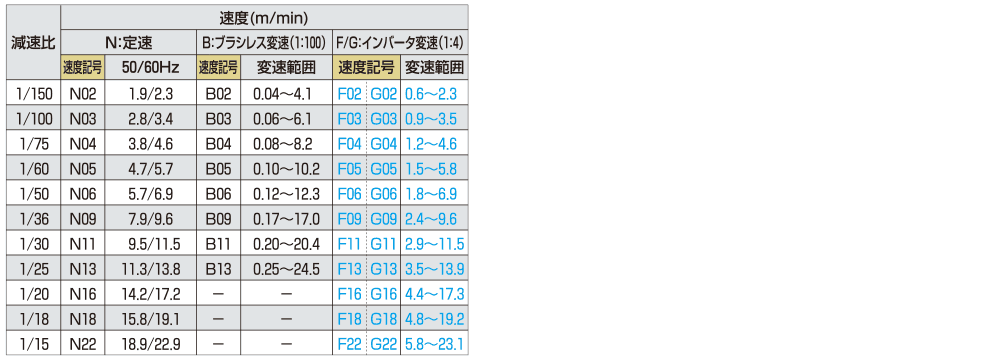

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
