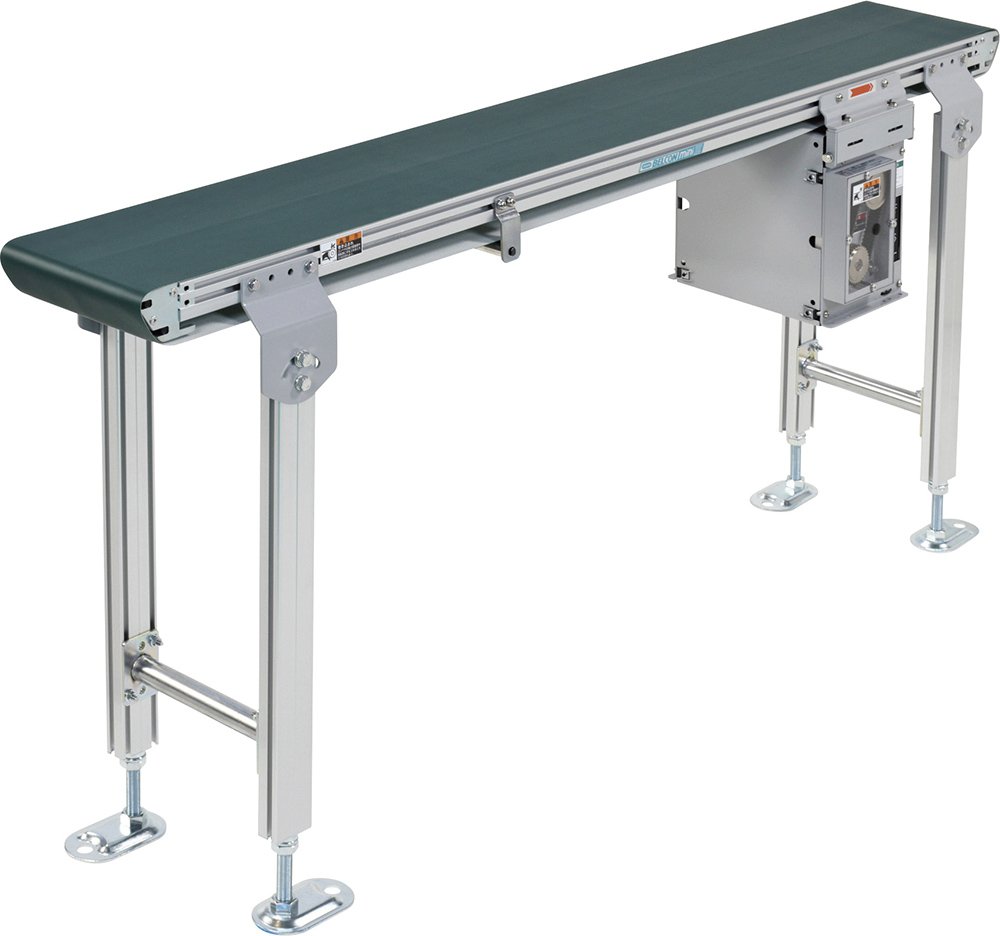

ベルコンミニⅢ

DMJW

DMJW

ベルト幅=フレーム幅タイプ

両端のフレーム上面がなく、横からの乗り移りがOK。

  • フレーム高さ・2溝/40mm
  • フレーム強度・15kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DMJW 2 20 3 D 4 R 5 200 6 B13 7 R 8 05 9 X

※色文字 は準標準です。

1機種記号 DMJW(センタドライブ ベルト幅=フレーム幅)
2呼称幅 10 15 20 25 30 35 40 45 55
BW 実ベルト幅(mm) 95 145 195 245 295 345 395 445 545
FW フレーム幅(mm) 95 145 195 245 295 345 395 445 545
5機長(cm) 呼称幅10~35:MIN.35〜MAX.400
呼称幅40~55:MIN.呼称幅〜MAX.400
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ27.2
3駆動部タイプ ※1 D:下付き
4駆動部の取付方向 ※1 ※2 R:搬送方向右側 L:搬送方向左側
6速度記号 「速度記号/コンベヤ速度表」をご参照ください
7コントローラの取付方向※1 ※2 R:搬送方向右側 L:搬送方向左側
8モータ出力 ※3 N:定速 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※4 04:40W 06:60W 09:90W
9入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送能力 ※5 MAX.50kg/台
  1. 詳細はこちらでご確認ください
  2. 駆動部取付方向とコントローラ取付方向は、同じ方向になります。
  3. 高速仕様のモータ出力は90Wです。
  4. 「F」は三菱製、「G」は東芝製を表します。G/Fインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
  5. 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • 転倒防止のため、アンカー固定または前後装置と連結して使用願います。

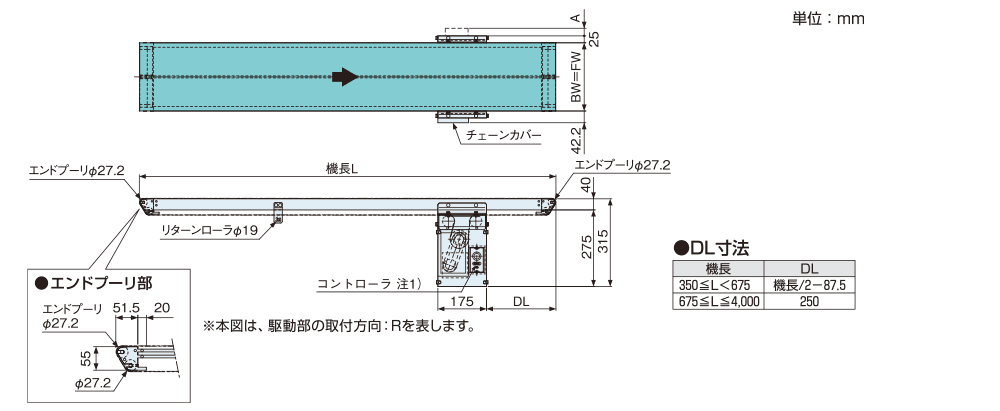

寸法図


  • 1. F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付けとなります。
    2.フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。
    3.コントローラ突出寸法は、弊社営業部へお問い合わせください。

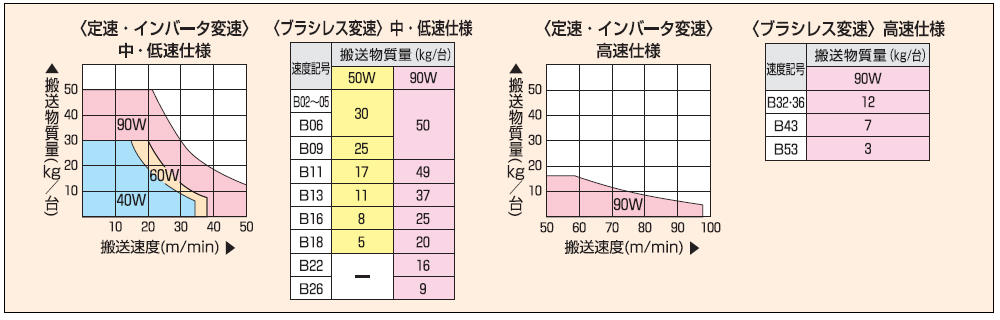

搬送能力の目安

注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

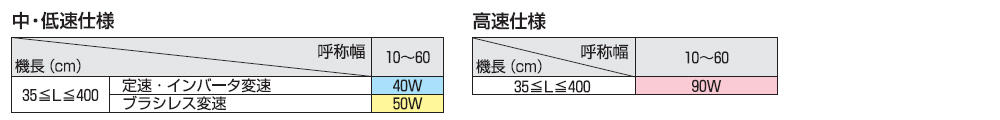

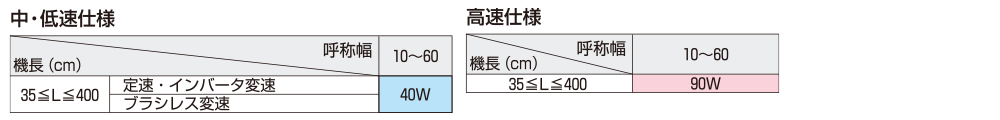

モーター出力標準設定一覧表

注)速度や搬送物質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送能力グラフでモータ出力を選定してください。

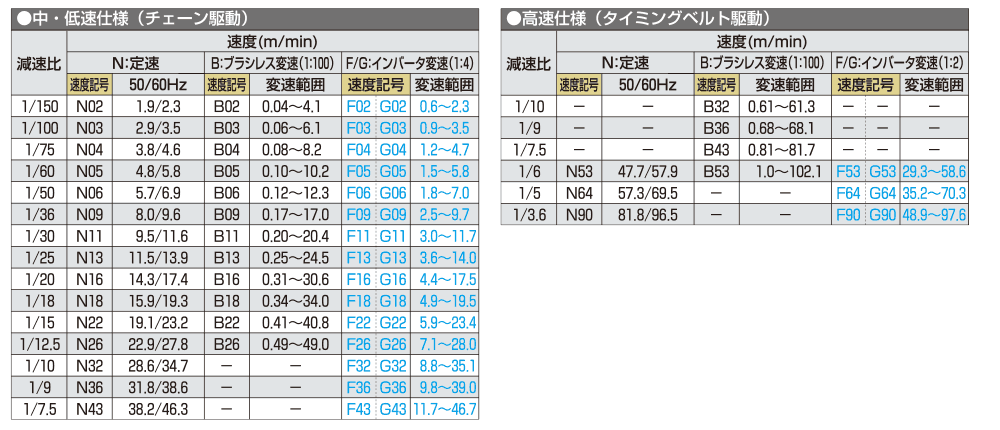

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。

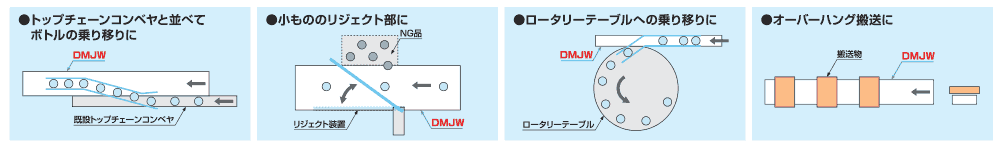

用途例
