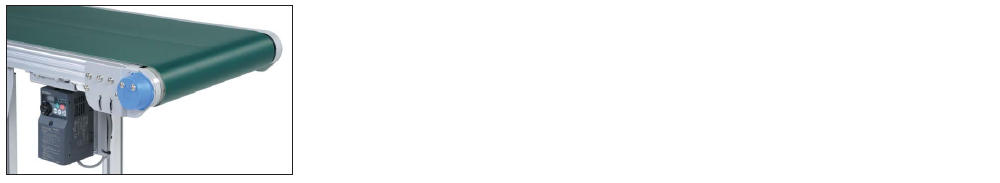

ベルコンミニⅢ

DHPG

DHPG

モータプーリタイプ

メンテも簡単なモータプーリ駆動の薄型コンパクトタイプ。

  • フレーム高さ・2溝/40mm
  • フレーム強度・15kg/m
  • ヘッドドライブ
  • インバータ
  • 多機能ベル
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DHPG 2 30 3 P 4 R 5 200 6 F10 7 R 8 2S 9 Z
1機種記号 DHPG (ヘッドドライブ モータプーリ)
2呼称幅 ※1 ※2 20 25 30 40 50 60
BW 実ベルト幅(mm) 197 247 297 397 497 597
FW フレーム幅(mm) 245 295 345 445 545 645
5機長 ※3 (cm) 呼称幅20:MIN.50〜MAX.200
呼称幅25~50:MIN.50〜MAX.300
呼称幅60:MIN.60〜MAX.300
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ27.2
3駆動部タイプ P:モータプーリ
4駆動部の取付方向 R:搬送方向右側/L:搬送方向左側
6速度記号 「速度記号/コンベヤ速度表」をご参照ください
7コントローラの取付方向 R:搬送方向右側/L:搬送方向左側
8モータ入出力(50/60Hz) 1S:100V単相(入力24/25W、出力6W)
2S:200V三相(入力33/27W、出力8W)
2H:200V三相(入力40/39W、出力15W)
9入力電源N:定速 X:100V単相(1S) Z:200V三相(2S、2H)
F/G:インバータ変速 ※4 X:100V単相(2S、2H) Y:200V単相(2S、2H) Z:200V三相(2S、2H)
  1. 呼称幅20は、モータ入出力1S:100V単相、2S:200V三相に適用します。
  2. 呼称幅40、50、60は、モータ入出力2H:200V三相高出力タイプのみ適用します。
  3. 呼称幅、モータ入出力によりMAX.機長が異なります。搬送能力表をご参照ください。
  4. 「F」は三菱製、「G」は東芝製を表します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

モータプーリについて


インピーダンスプロテクト方式のインナーモータを採用しているため、通電状態で拘束されてもモータ焼損を防ぎます。
ただし、極端な長時間拘束はモータ寿命を短くすることがありますのでご注意ください。

  • モータプーリが停止した場合は必ず電源を切ってください。
  • 高出力タイプは対象外です。

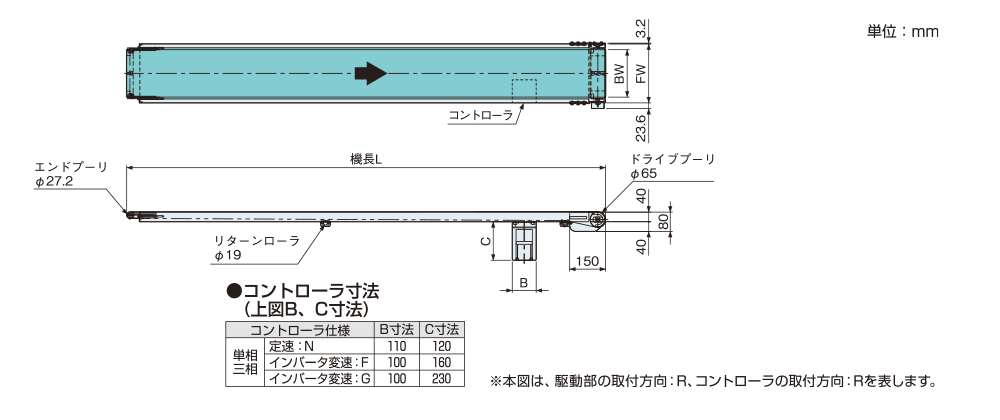

寸法図


注)フレーム断面はこちらをご参照ください。

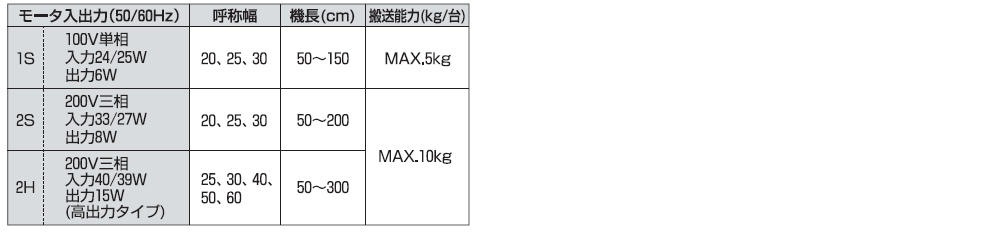

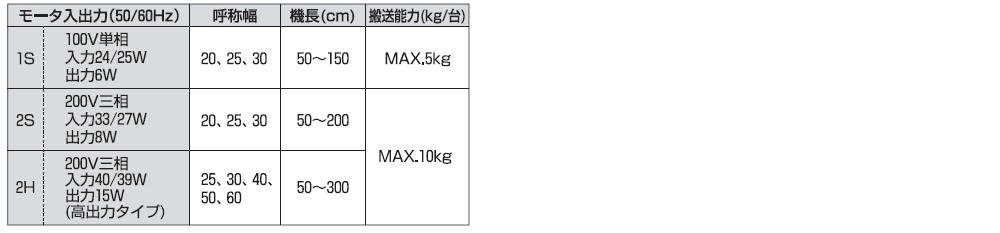

搬送能力表

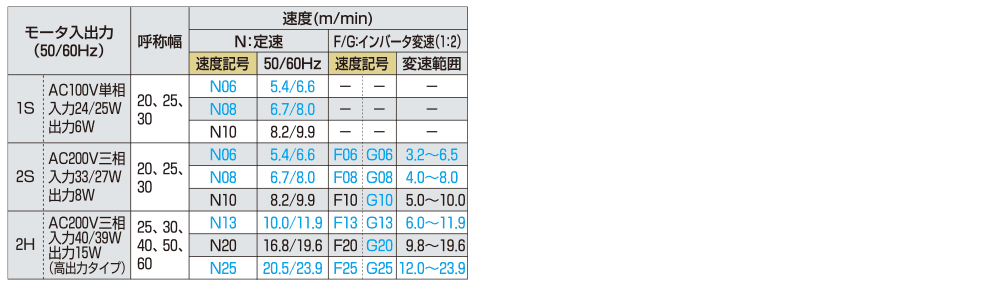

速度記号/コンベヤ速度表


  • 1.速度は負荷により±10%程度変動します。
    2. 色文字 は準標準速度を表します。
    3.「F」は三菱製、「G」は東芝製を表します。
