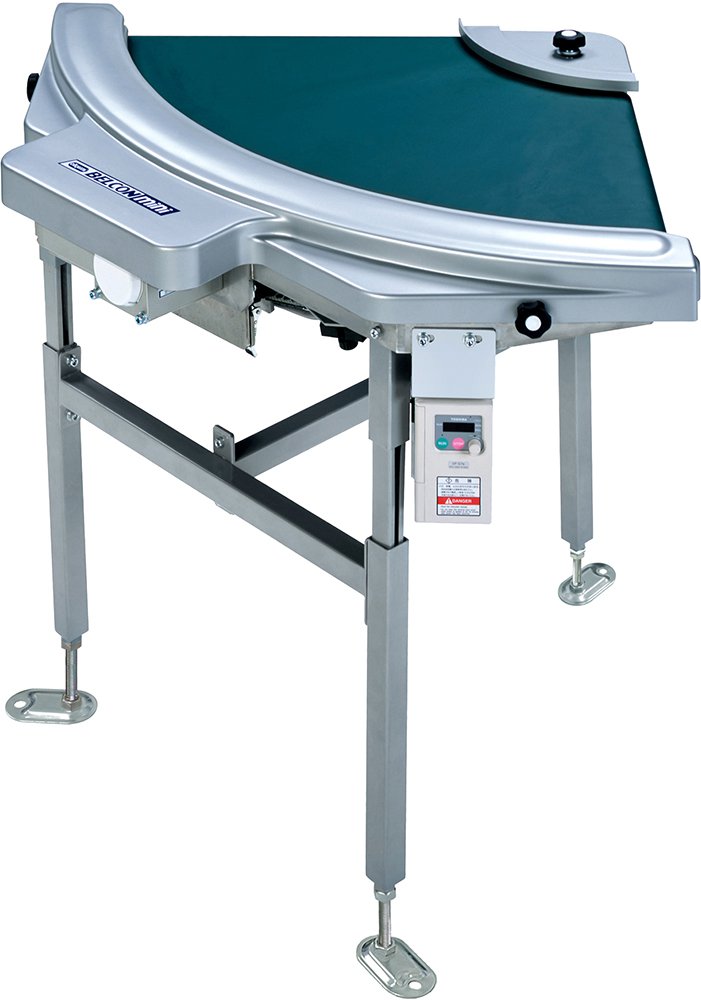

ベルコンミニ

BNC

BNC

カーブベルトタイプ

最小スペースで方向転換できるカーブベルトコンベヤ。

  • 搬送能力・10kg/台
  • センタドライブ
  • インバータ
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 BNC 2 40 3 D 4 R 5 90 6 F30 7 R 8 09 9 X

※色文字 は準標準です。

1機種記号 BNC (センタドライブ カーブ)
2呼称幅 20 30 40 50
BW 有効ベルト幅(mm) 200 300 400 500
内側半径(mm) 200
5カーブ角度 90:90°
標準ベルト 樹脂製カーブベルト(1プライ)
エンドローラ径 φ21
3駆動部タイプ D:下付き
4搬送方向 ※1 R:右回り(時計回り) / L:左回り(反時計回り)
6速度記号 「速度記号/コンベヤ速度表」をご参照ください
7コントローラの取付方向※1 ※2 R:外側から見て右側 / L:外側から見て左側
8モータ出力F:インバータ変速 ※3 09:90W
9入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送能力 MAX.10kg/台
  1. 「搬送方向とコントローラ取付方向」をご参照ください。
  2. 機幅、機高によって指定の方向に取付けられない場合があります。
  3. 「F」は三菱製を表します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

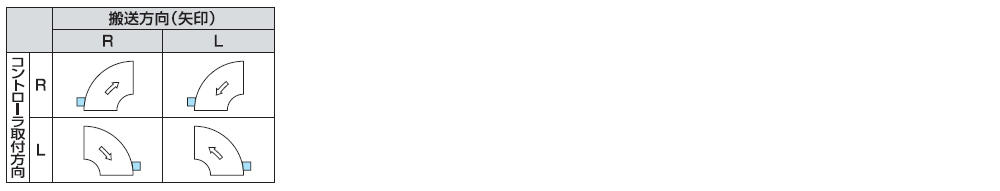

搬送方向とコントローラ取付方向


  • 横幅、機構によって指定の方向に取付けられない場合があります。

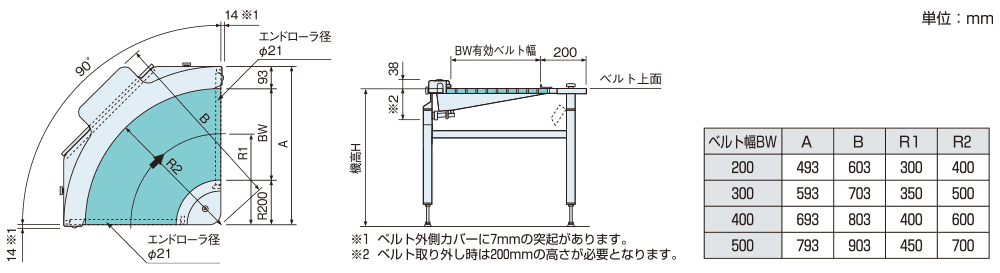

寸法図

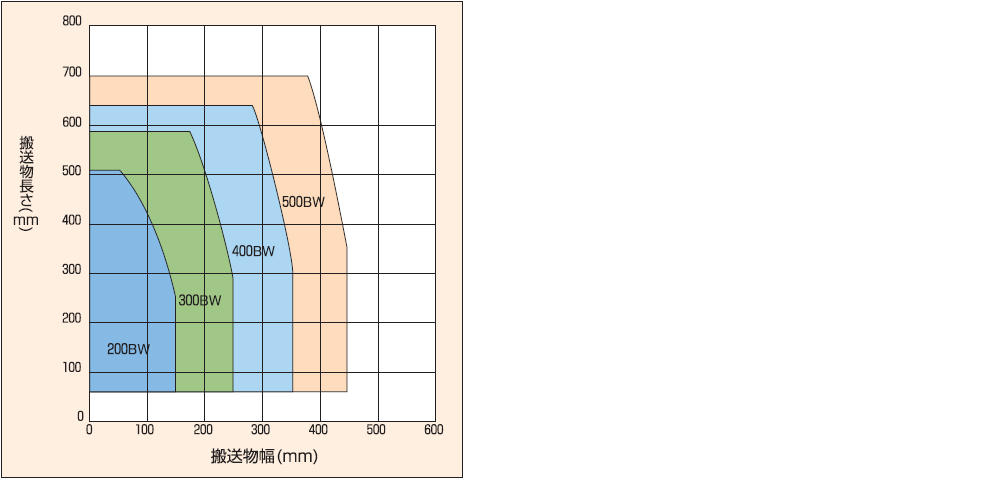

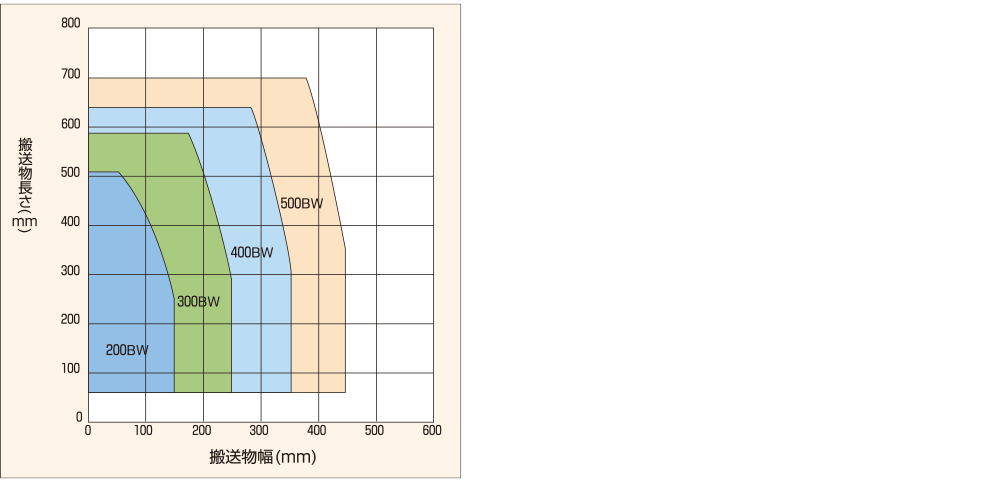

ベルト幅選定グラフ

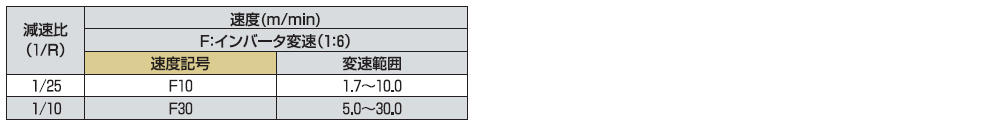

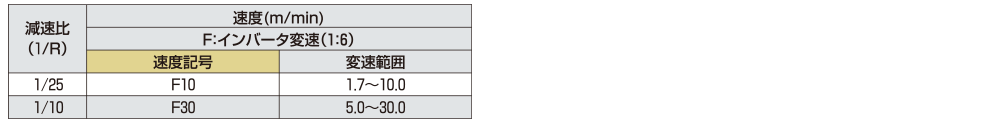

速度記号/コンベヤ速度表

下記速度はベルト中央部速度です。

  • 1.速度は、負荷により±10%程度変動します。
    2.「F」は三菱製を表します。
    3.ベルト幅により速度は変動します。
