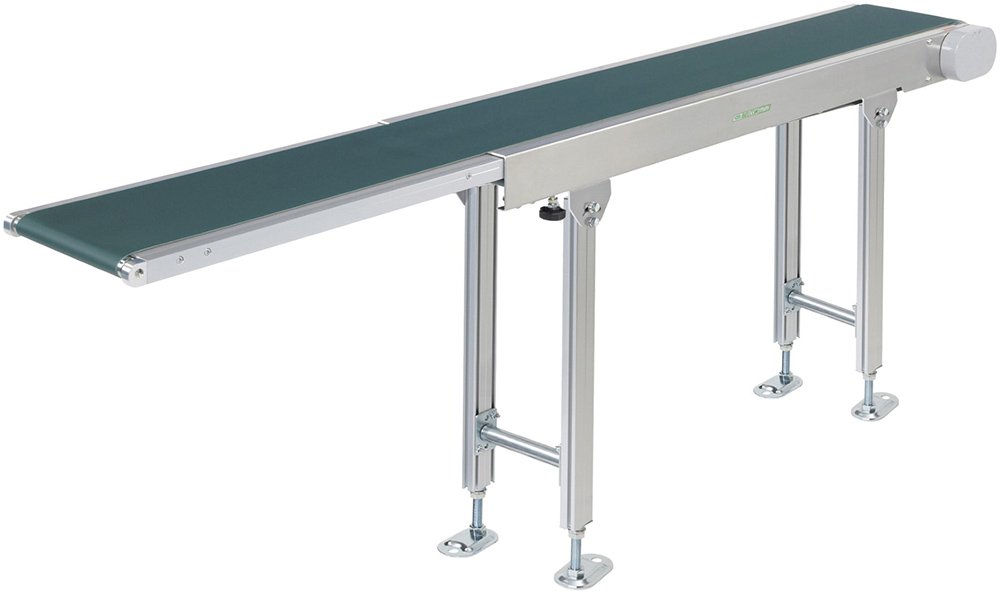

ベルコンミニ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
※色文字 は準標準です。
![]() | 機種記号 | BMT (ヘッドドライブ 伸縮) | |||||
---|---|---|---|---|---|---|---|
![]() | 呼称幅 | 10 | 15 | 20 | 25 | 30 | |
BW 実ベルト幅(mm) | 100 | 150 | 200 | 250 | 300 | ||
FW フレーム幅(mm) | 150 | 200 | 250 | 300 | 350 | ||
![]() | 機長(cm) | 200:140〜200(ストローク60) 300:200〜300(ストローク100) | |||||
標準ベルト | 樹脂製平ベルト(1プライ) | ||||||
エンドプーリ径 | φ27.2 | ||||||
![]() | 駆動部タイプ | M:フレーム内 | |||||
![]() | 駆動部の取付方向 | R:搬送方向右側 | |||||
![]() | 速度記号 | 「速度記号/コンベヤ速度表」をご参照ください | |||||
![]() | コントローラの取付方向 | R:搬送方向右側 | |||||
![]() | モータ出力 | N:定速 ※1 | 02:25W 04:40W | ||||
B:ブラシレス変速 | 05:50W | ||||||
F/G:インバータ変速 ※1 ※2 | 02:25W 04:40W | ||||||
![]() | 入力電源 | X:100V単相 Y:200V単相 Z:200V三相 | |||||
搬送能力 | MAX.15kg/台 |
- 呼称幅10は25Wのみとなります。
- 「F」は三菱製、「G」は東芝製を表します。F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
- 標準仕様以外のものも製作いたしますのでご相談ください。

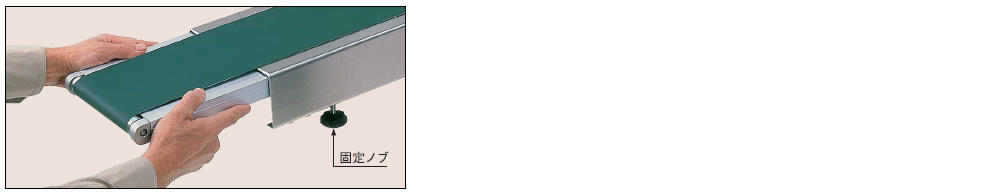

スライド操作は手動

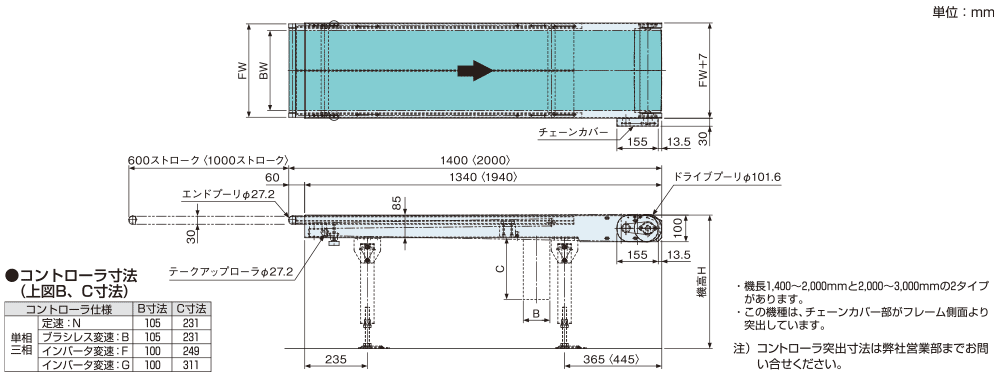

寸法図
- 1. F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
2. フレーム断面はこちらをご参照ください。
3. コントローラ突出寸法は弊社営業部までお問い合わせください。

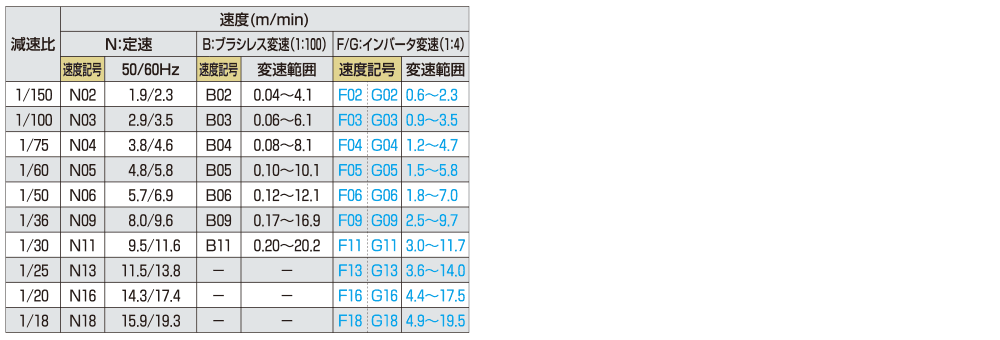

速度記号/コンベヤ速度表
- 1.
色文字
は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
