コロコンキャリヤー®

OKR50G型

OKR50G型

スチール製ホイール φ55(ゴムライニング) 軽荷重用

搬送物の底面を傷めにくい、ホイール径55mmのゴムライニング仕様。

  • ホイール径・φ55
  • RoHS対応品

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ホイール径:φ55mm(ゴムライニング)
■シャフト寸法:M6 ボルト
■フレーム
 ストレート: 36W×60H mm
 カーブ: 41W×55H mm

仕様

型式と仕様
■ストレート ■カーブ
1 OKR50 2 8 3 3
G -
5 2L

1OCK50 2 3 3 2
G

単位:mm

1機種 OKR50G/ゴム巻きコロコンキャリヤー(スチール製・軽荷重用)
OKR50 OCK50
2L 機長※1(mm) 6:1,800、8:2,400
カーブ角度 90°
3P ホイールピッチ※2(mm) 3:75、4:100、6:150 3:75、4:100
2列数 ストレート / 無記入:1列、2L:2列、3L:3列 カーブ / 2:2列、3:3列
W1 列間隔※3(mm) 115、230、340、450(ご指定なき場合は450になります)
  1. 型式記号はフィート数です。
  2. 型式記号はインチ数です。
  3. 450以外の列間隔をお求めの場合は、ご注文の際にご指示ください。なお、カーブは列間隔の変更ができません。

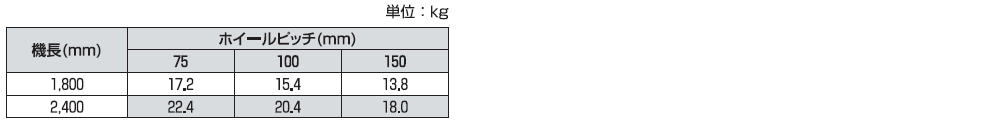

本体質量表(2列)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。

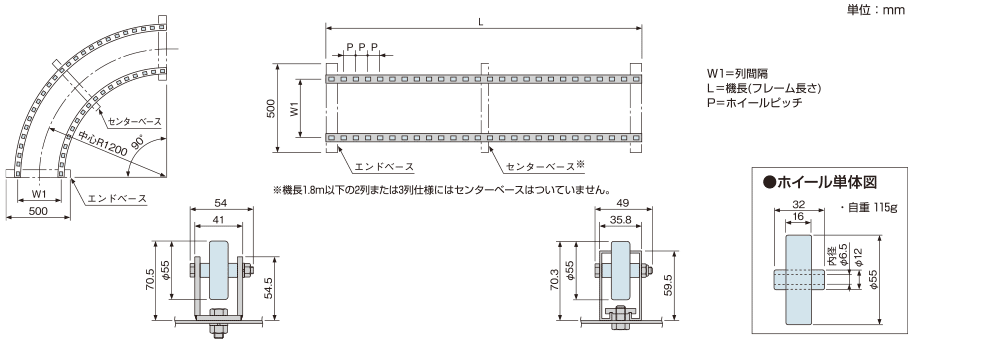

寸法図
