コロコンキャリヤー®

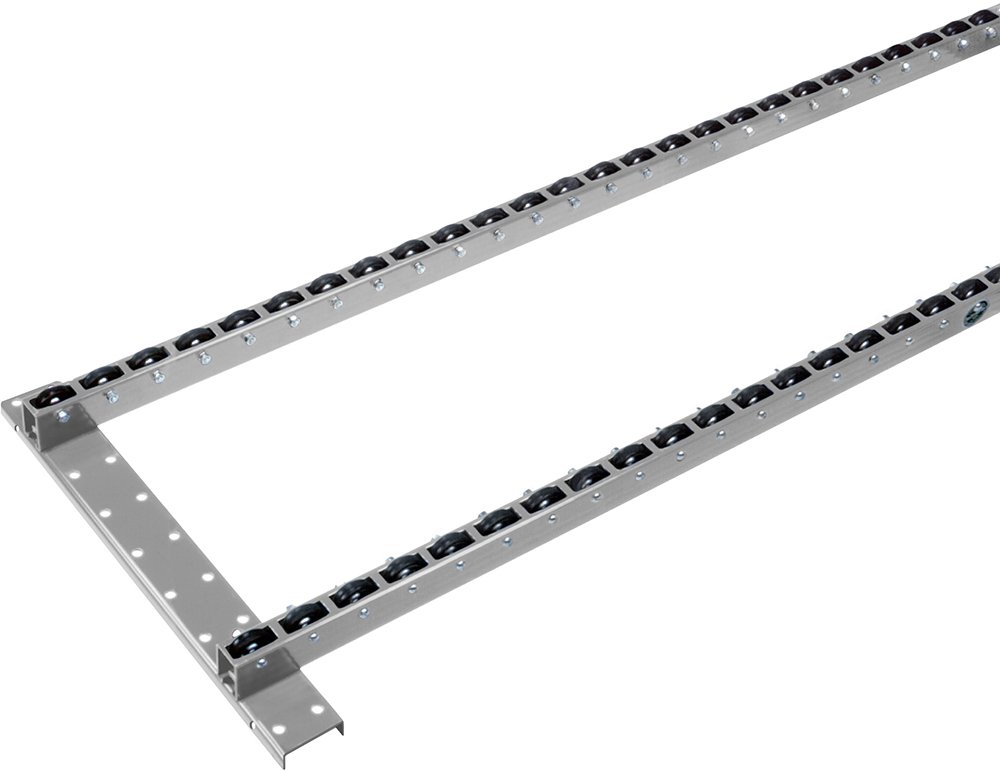

OKR38G型

OKR38G型

スチール製ホイール φ42(ゴムライニング) 軽荷重用

搬送物の底面を傷めにくいゴムライニング仕様。

  • ホイール径・φ42
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ホイール径:φ42mm(ゴムライニング)
■シャフト寸法:M6 ボルト
■フレーム
 ストレート: 31W×45H mm
 カーブ: 36W×43H mm

仕様

型式と仕様
■ストレート ■カーブ
1 OKR38 2 6 3 3
G -
5 2L

1OCK38 2 2 3 2
G

単位:mm

1 機種 OKR38G/ゴム巻きコロコンキャリヤー(スチール製・軽荷重用)
OKR38 OCK38
2 L 機長※1(mm) 6:1,800、8:2,400
カーブ角度 90°
3 P ホイールピッチ※2(mm) 2:50、3:75、4:100、6:150 2:50、3:75、4:100
2 列数 ストレート / 無記入:1列、2L:2列、3L:3列 カーブ / 2:2列、3:3列
W1 列間隔※3(mm) 115、230、340、450(ご指定なき場合は340になります)
  1. 型式記号はフィート数です。
  2. 型式記号はインチ数です。
  3. 340以外の列間隔をお求めの場合は、ご注文の際にご指示ください。なお、カーブは列間隔の変更ができません。

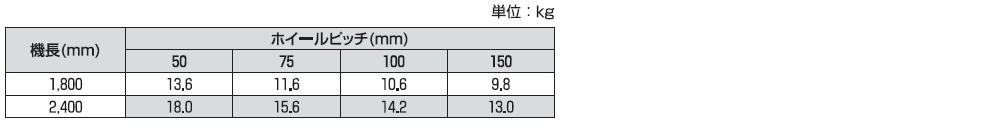

本体質量表(2列)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。

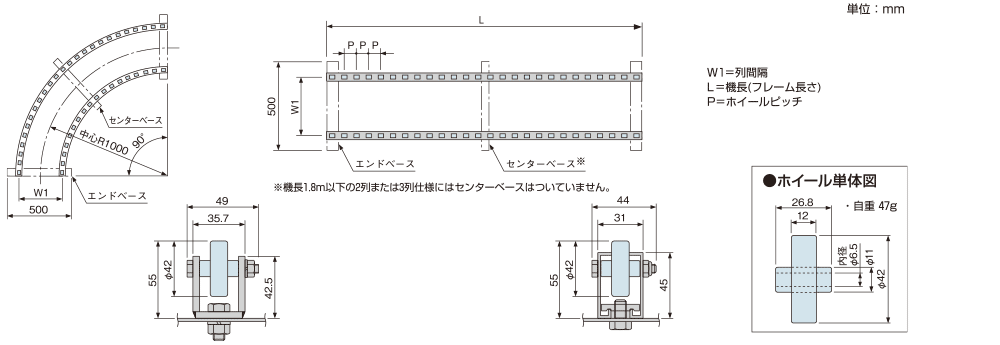

寸法図
