コロコンキャリヤー®

OKR38BS型

OKR38BS型

樹脂製ホイール φ38 軽荷重用

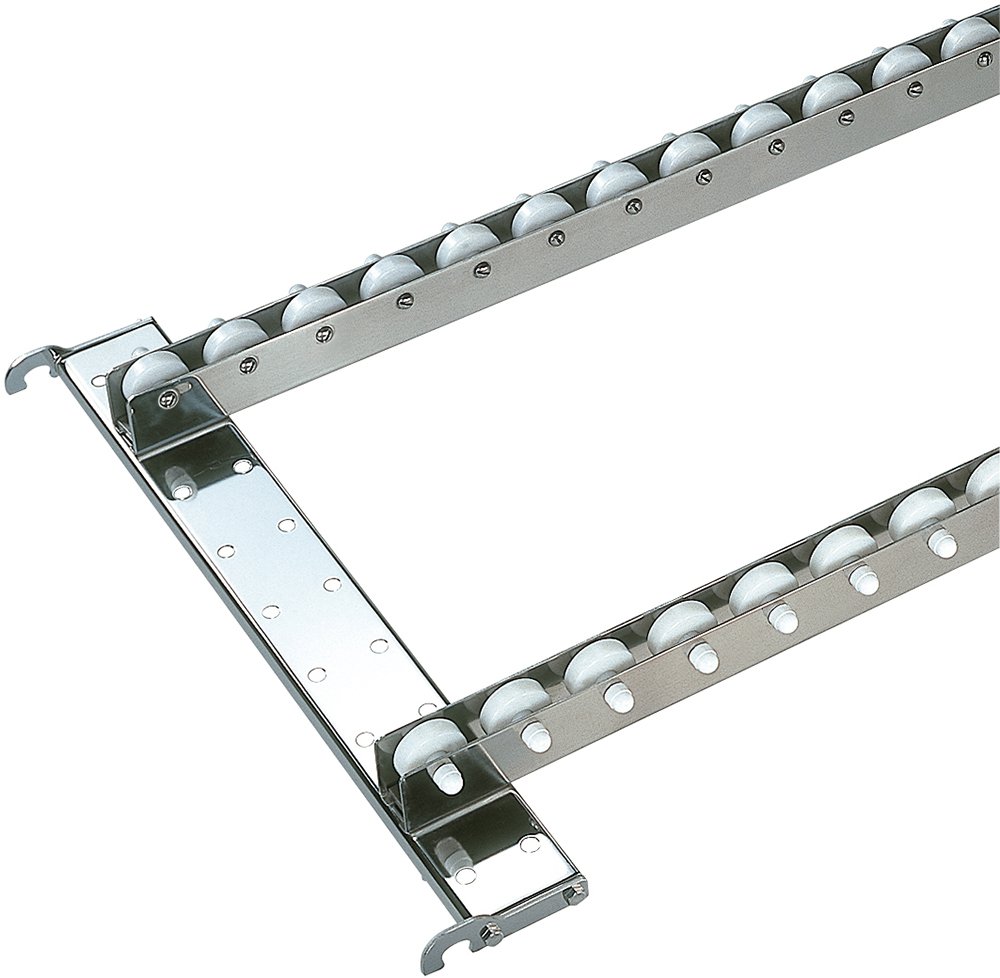

ステンレスフレームに樹脂製ホイールを組み込んだタイプ。

  • ホイール径・φ38
  • RoHS対応品

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ホイール径:φ38mm
■シャフト寸法:M6 ボルト(SUS304)
■フレーム
 ストレート: 30W×45H mm(SUS304)
 カーブ: 31W×45H mm(SUS304)

仕様

型式と仕様
■ストレート ■カーブ
1 OKR38 2 6 3 6
BS -
5 2L

1OCK38 2 2 3 2
BS

単位:mm

1機種 OKR38BS/樹脂コロコンキャリヤー(ステンレスフレーム)(樹脂製・軽荷重用)
OKR38 OCK38
2L 機長※1(mm) 6:1,800、8:2,400
カーブ角度 90°
3P ホイールピッチ※2(mm) 2:50、3:75、4:100、6:150 2:50、3:75、4:100
2列数 ストレート / 無記入:1列、2L:2列、3L:3列 カーブ / 2:2列、3:3列
W1 列間隔※3(mm) 110、220、330、440(ご指定なき場合は330になります)
  1. 型式記号はフィート数です。
  2. 型式記号はインチ数です。
  3. 330以外の列間隔をお求めの場合は、ご注文の際にご指示ください。なお、カーブは列間隔の変更ができません。

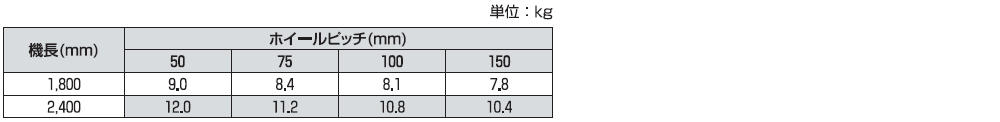

本体質量表(2列)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。

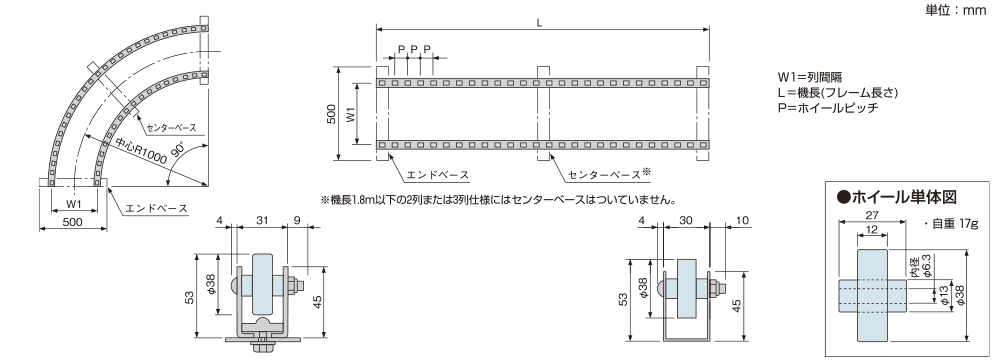

寸法図
