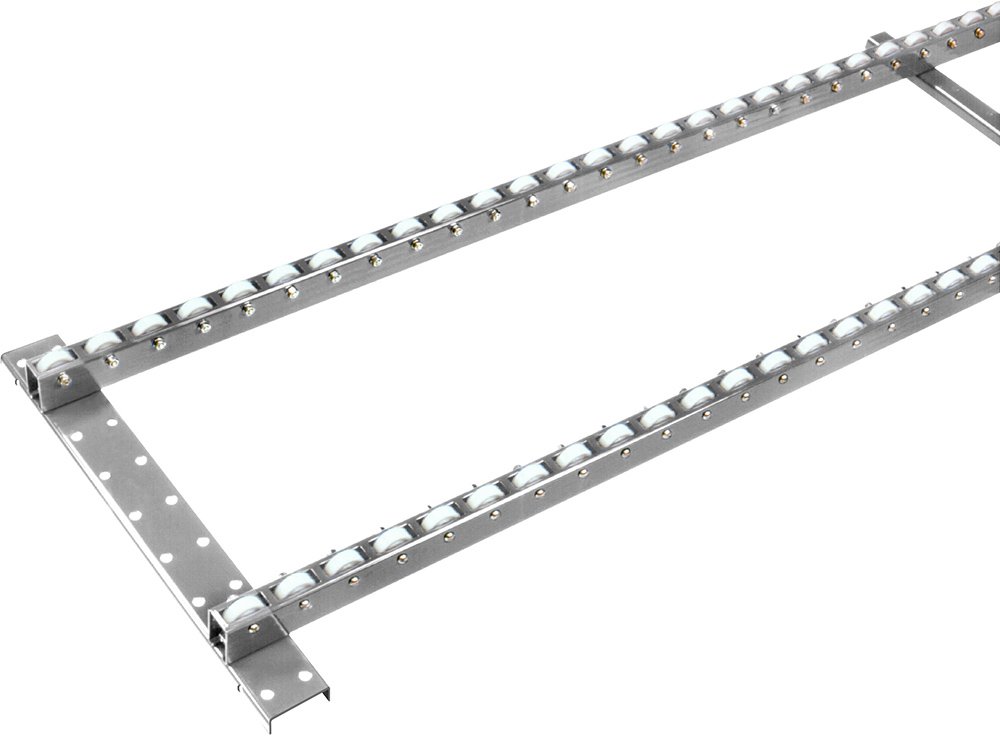

ホイールコンベヤ(コロコンキャリヤー)OKR38B型

樹脂製ホイール φ38 軽荷重用

ホイール径38mmの樹脂製タイプ。

ホイールコンベヤ(コロコンキャリヤー) / OKR38B
各種アイコンについて
ホイールコンベヤ(コロコンキャリヤー) / OKR38B

製品概要

■ホイール径:φ38mm
■シャフト寸法:M6 ボルト(スチール製)
■フレーム
 ストレート:31W×45H mm(スチール製)
 カーブ: 36W×43H mm(スチール製)

仕様

型式と仕様
■ストレート       ■カーブ
OKR38 6 6
B -
2L

OCK38 2 2
B

単位:mm

1 機種 OKR38B/樹脂コロコンキャリヤー(樹脂製・軽荷重用)
OKR38 OCK38
2 L 機長※1(mm) 1:300、2:600、3:900、4:1,200、5:1,500、6:1,800、7:2,100、8:2,400
カーブ角度 45:45°、90:90°
3 P ホイールピッチ※2(mm) 2:50、3:75、4:100、6:150 2:50、3:75、4:100
2 列数 ストレート / 無記入:1列、2L:2列、3L:3列 カーブ / 2:2列、3:3列
W1 列間隔※3(mm) 115、230、340、450(ご指定なき場合は340になります)
  1. 型式記号はフィート数です。
  2. 型式記号はインチ数です。
  3. 340以外の列間隔をお求めの場合は、ご注文の際にご指示ください。なお、カーブは列間隔の変更ができません。

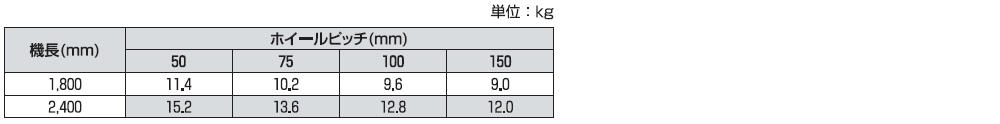

本体質量表(2列)

許容荷重


注)上記は無衝撃時の数値です。


注)上記は許容曲げ応力100MPa、たわみ1/500で算出。

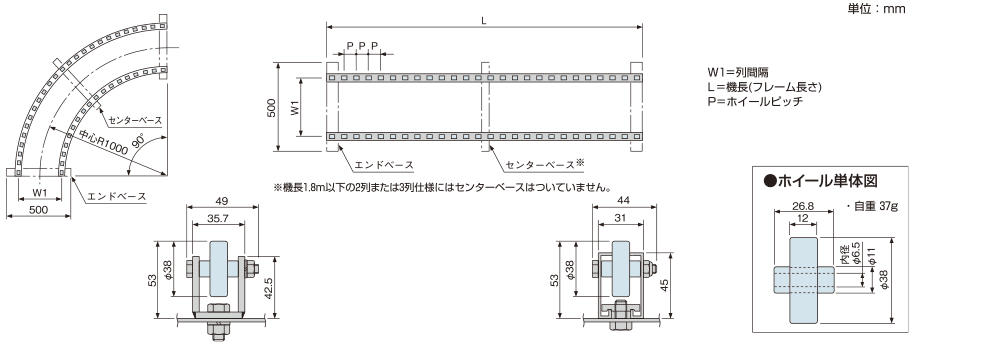

寸法図
