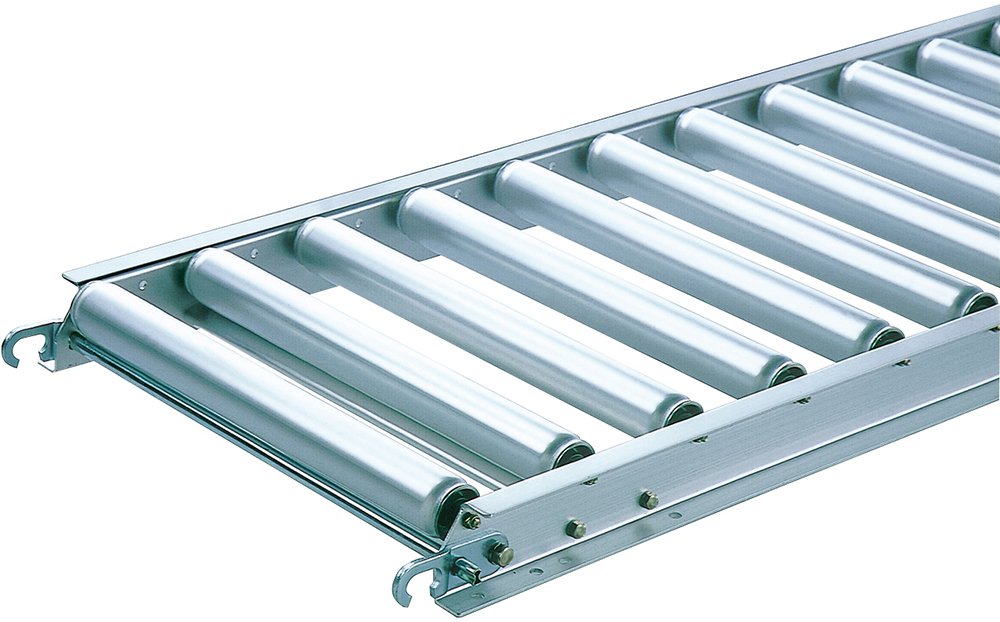

グラビティローラコンベヤZAR型

■ローラ外形×肉厚：φ42×t1.8mm
■シャフト寸法：φ6mm ロングボルト（スチール製/ステンレス製）
■フレーム：[65×25×t3.0mm
■ローラ単体製作可能範囲（RW）：90～620mm

• 240未満、もしくは490RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

型式と仕様

■ストレート				■カーブ
ZAR S 400 100	×	3000		ZAR 400 100	R ×	90

単位：mm

	機種	ZAR（アルミ製・軽荷重用）
RW 呼称ローラ幅 （mm）		240	305	390	490
	FW フレーム内幅 （mm）	250	315	400	500
機幅 FW＋50 （mm）		300	365	450	550
	P ローラピッチ（mm）	50、75、100
	L 機長（mm）	50P、75P：500、1,000、1,500、2,000、2,500、3,000 100P：1,000、1,500、2,000、2,500、3,000
	カーブ角度	45°、90°
	シャフト	無記入：φ6 ロングボルト（スチール製） S：φ6 ロングボルト（ステンレス製）

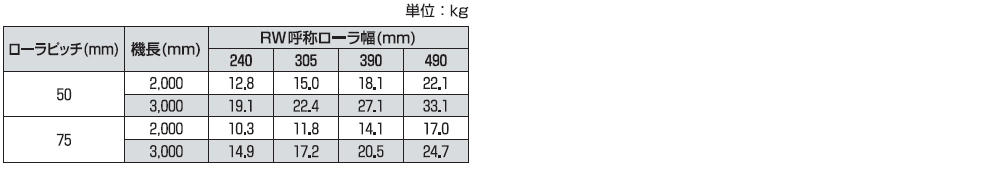

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
