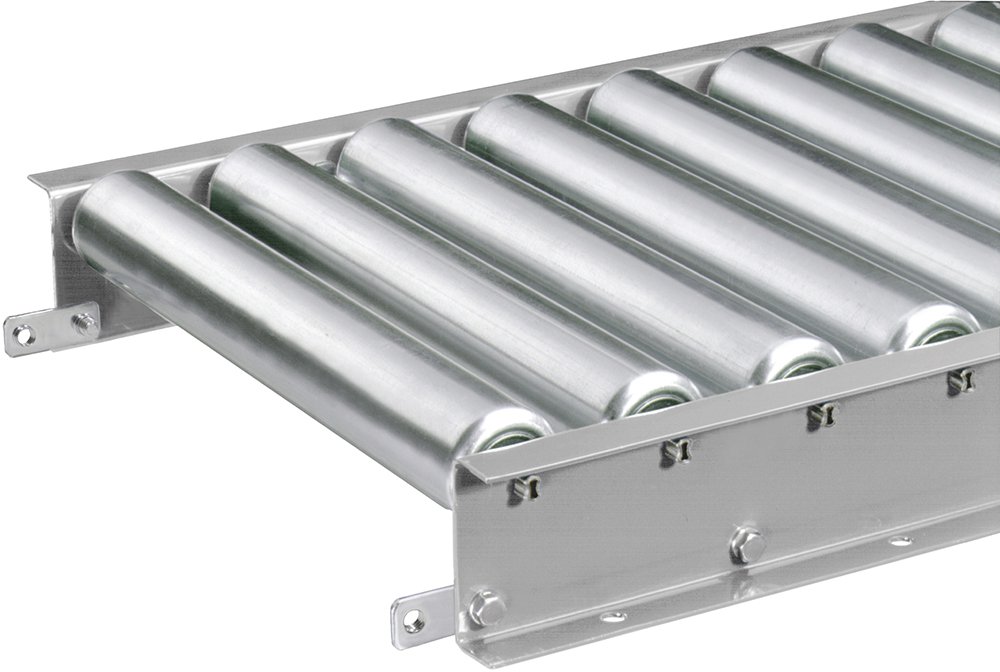

グラビティローラコンベヤSSR型

■ローラ外形×肉厚：φ57×t2.3mm
■シャフト寸法：φ12mm パイプ（790RW以下）/丸鋼（890RW以上）
■フレーム：[90×30×t2.3（3.2）mm
■ ローラ単体製作可能範囲（RW）：90～1,290mm

• 990RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

型式と仕様

■ストレート				■カーブ
SSR 630 75	×	2000 A(B)		SSR 500 75	R ×	90 A(B)

単位：mm

	機種	SSR（スチール製・中荷重用）
RW 呼称ローラ幅 （mm）		90	150	240	305	390	490	620	690	790	890	990
	FW フレーム内幅 （mm）	100	160	250	315	400	500	630	700	800	900	1,000
機幅 FW＋60 （mm）		160	220	310	375	460	560	690	760	860	960	1,060
	P ローラピッチ※1（mm）	75、100、150
	L 機長（mm）	500、1,000、1,500、2,000、2,500、3,000
	カーブ角度※2	30°、45°、60°、90°
	フレーム（mm）	［90×30×t2.3（A）、3.2（B）

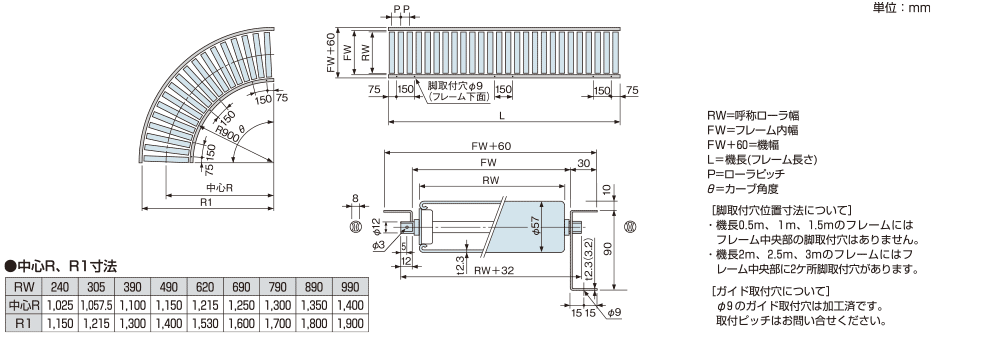

1. 機長1mと2mでローラピッチ（P）が75、150の場合、実ローラピッチは各々77、154となります。
2. カーブは呼称ローラ幅240mm以上から適用します。（呼称幅890mm、990mmの場合、90°カーブは45°×2台の分割となります。）

注）上記は無衝撃時の数値です。

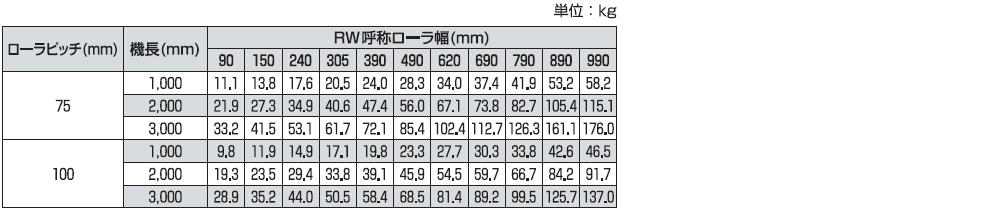

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
