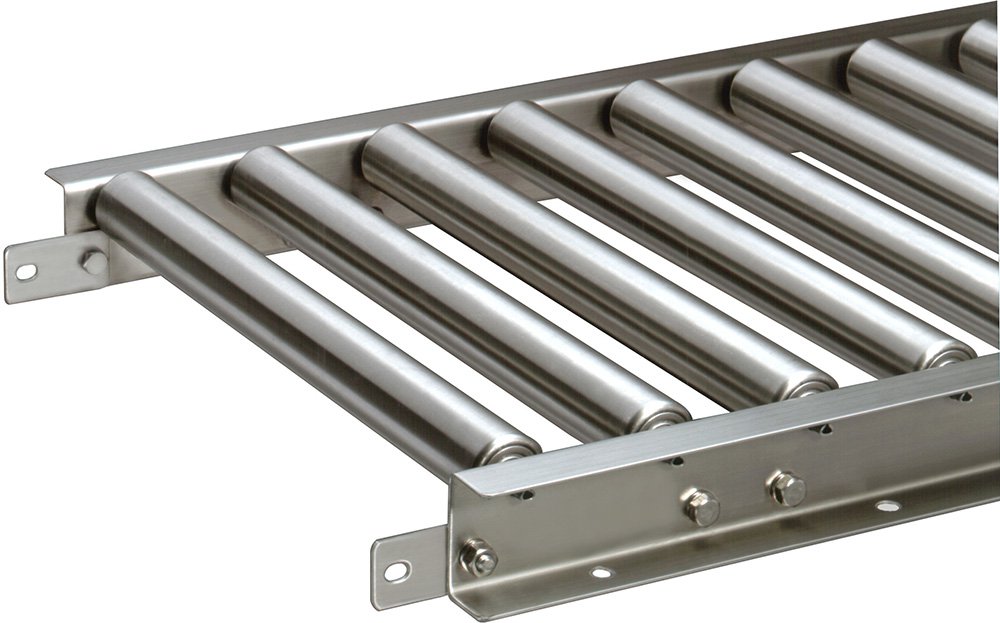

ステンレス製ローラコンベヤ

QS型

QS型

ローラ径φ38 軽荷重用

ローラ径φ38の軽荷重用コンベヤ。

  • スチールフレーム高さ・60mm
  • ローラ径・φ38.1
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ38×t1.0mm(SUS430J1L相当)
■シャフト寸法:φ12mm パイプ(SUS304)
■フレーム:[60×30×t2.0mm(SUS304)
■ローラ単体製作可能範囲(RW):90~690mm

仕様

型式と仕様
■ストレート ■カーブ
1 QS 2 315 3 50
×
5 2000

1 QS 2 315 3 50
R ×
5 45

単位:mm

1機種 QS(ステンレス製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390 490 620 690
2FW フレーム内幅 (mm) 100 160 250 315 400 500 630 700
機幅 FW+60 (mm) 160 220 310 375 460 560 690 760
3P ローラピッチ(mm)※1 50、75、100
2L 機長(mm) 1,000、1,500、2,000、3,000
2カーブ角度※2 45°、90°
  1. 機長1mと2mでローラピッチ(P)が75の場合、実ローラピッチは77となります。
  2. カーブは呼称ローラ幅150mm以上でローラピッチ(P)50、75に適用します。

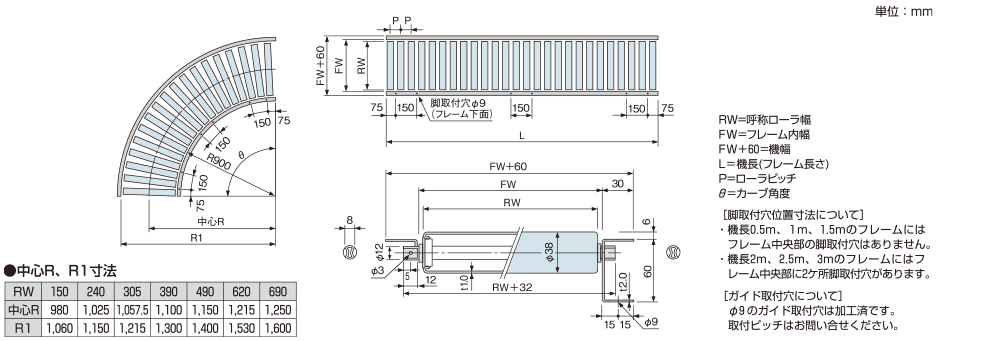

寸法図

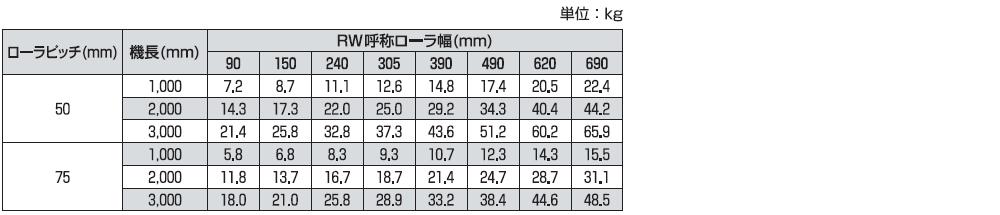

本体質量表


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
