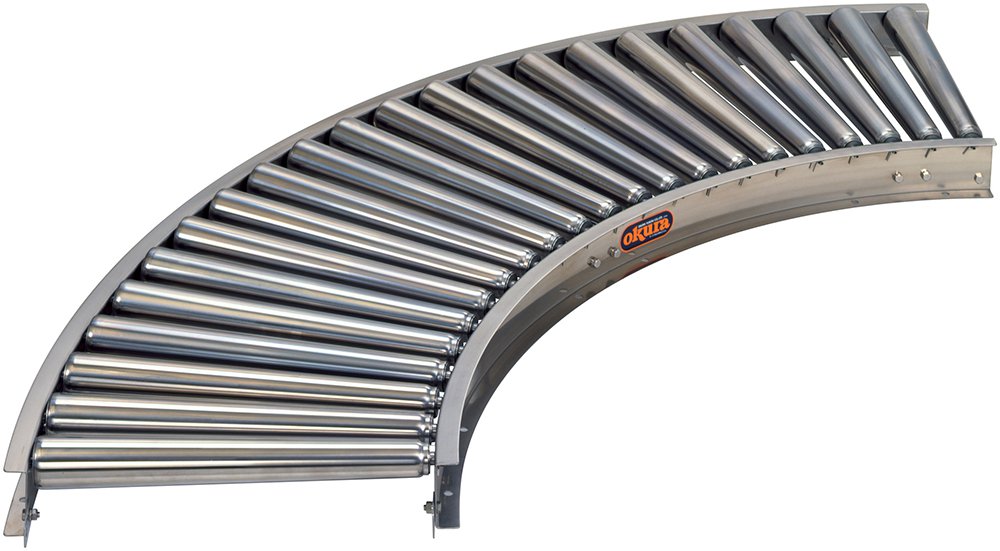

NTS型

■ローラ外形×肉厚：内側径φ42.7×t1.5mm（SUS304）
■シャフト寸法：φ12mm パイプ（SUS304）
■フレーム：[90×30×t2.0mm（SUS304）
■ローラ単体製作可能範囲（RW）：305～690mm

型式と仕様

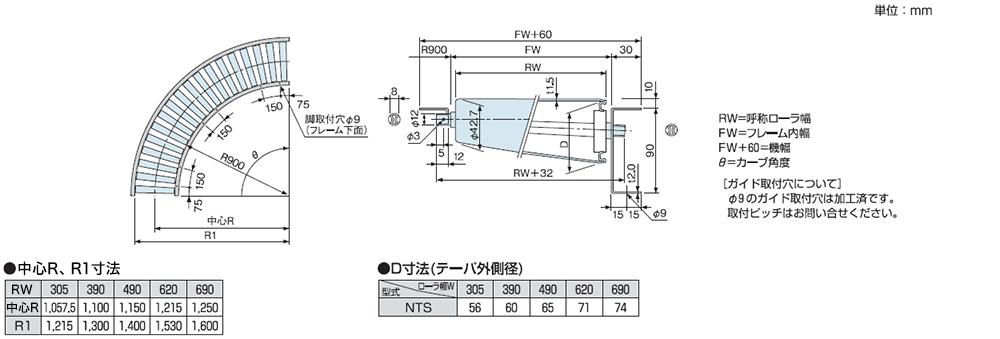

■カーブ
NTS 400 75	R ×	90

単位：mm

	機種	NTS（ステンレス製・中荷重用）
RW 呼称ローラ幅 （mm）		305	390	490	620	690
	FW フレーム内幅 （mm）	315	400	500	630	700
機幅 FW＋60 （mm）		375	460	560	690	760
	P ローラピッチ（mm）※1	75、100
	カーブ角度	45°、90°

1. 詳細はこちらでご確認ください

注）上記は無衝撃時の数値です。
