スチール製ローラコンベヤ

LR型

LR型

ローラ径φ48.6 中荷重用

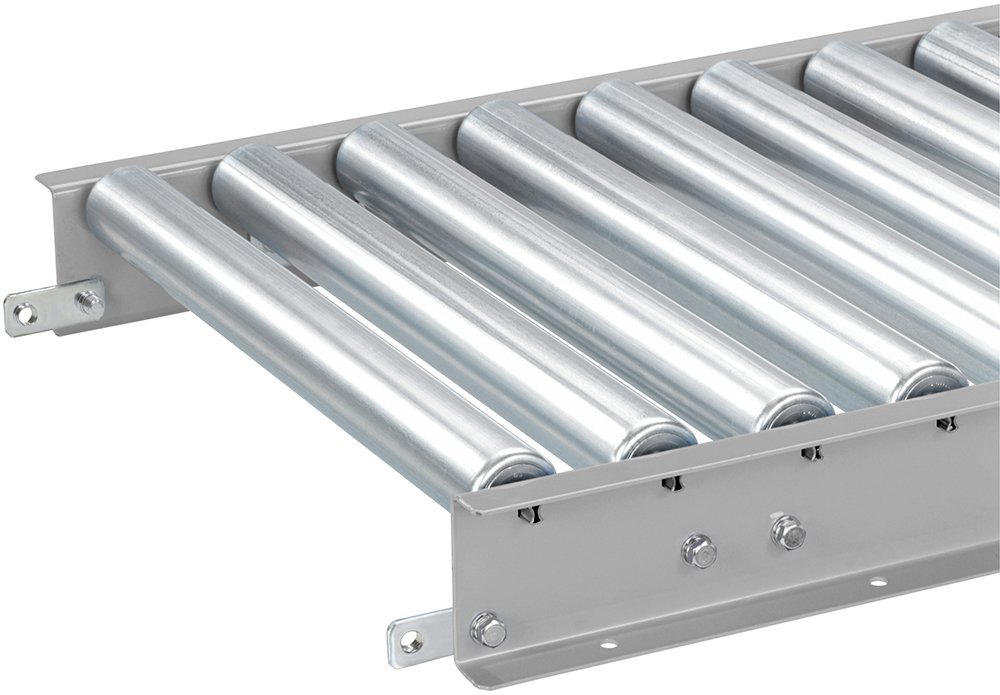

中荷重用で、ローラ径φ48.6のスチールローラコンベヤ。

  • スチールフレーム高さ・90mm
  • ローラ径・φ48.6
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ48.6×t1.4mm
■シャフト寸法:φ12mm パイプ
■フレーム:[90×30×t2.3(3.2)mm
■ローラ単体製作可能範囲(RW):90~1,190mm

  • 790RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
1 LR 2 500 3 75
×
5 2000 5 A(B)

1 LR 2 500 3 75
R ×
5 90 5 A(B)

単位:mm

1機種 LR(スチール製・中荷重用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390 490 620 690 790
2FW フレーム内幅 (mm) 100 160 250 315 400 500 630 700 800
機幅 FW+60 (mm) 160 220 310 375 460 560 690 760 860
3P ローラピッチ※1(mm) 75、100、150
2L 機長(mm) 1,000、1,500、2,000、3,000
2カーブ角度※2 45°、90°
2フレーム(mm) 90×30×t2.3(A)、3.2(B)
  1. 機長1mと2mでローラピッチ(P)が75、150の場合、実ローラピッチは各々77、154となります。
  2. カーブは呼称ローラ幅240mm以上から適用します。

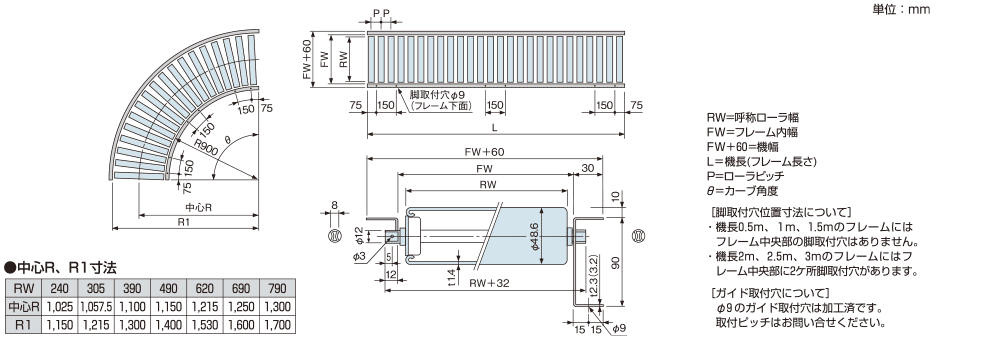

寸法図

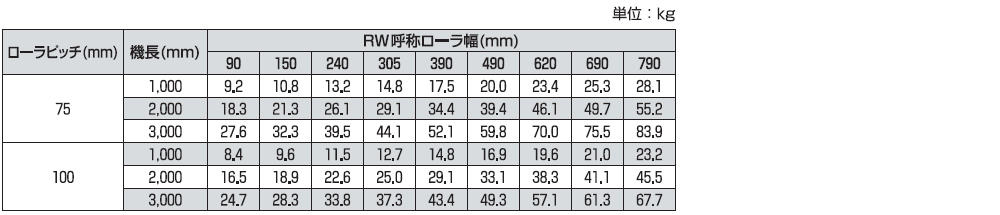

本体質量表(Aフレーム)


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
