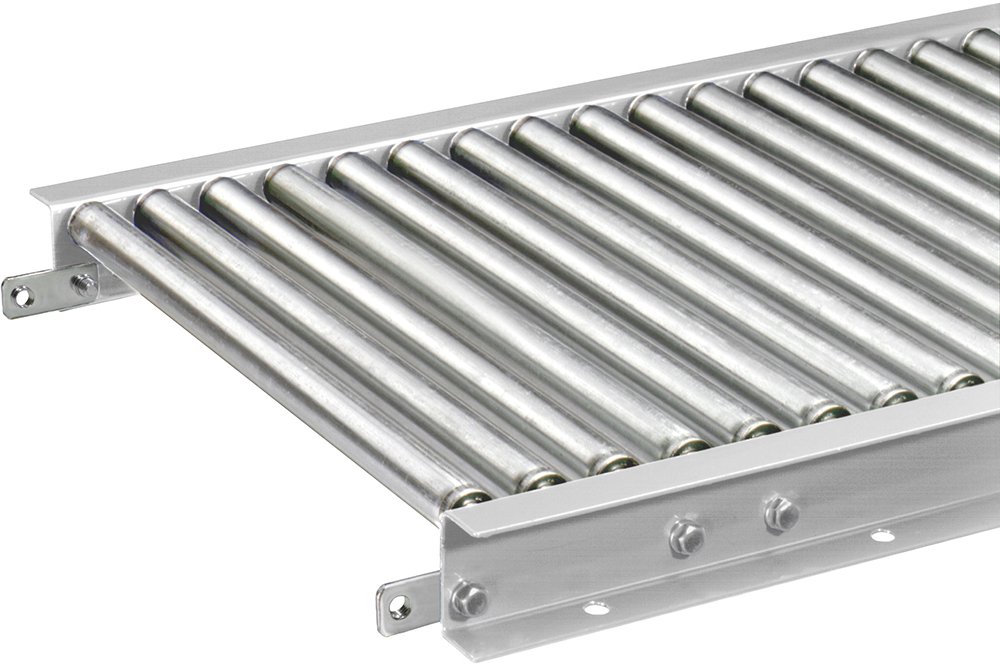

グラビティローラコンベヤKR型

ローラ径φ25.4 軽荷重小物用

軽量小物搬送に最適。

グラビティローラコンベヤ / KR
各種アイコンについて
グラビティローラコンベヤ / KR

製品概要

■ローラ外形×肉厚:φ25.4×t1.2mm
■シャフト寸法:φ8mm パイプ
■フレーム:[60×30×t2.3mm
■ローラ単体製作可能範囲(RW):90~490mm

仕様

型式と仕様
■ストレート ■カーブ
KR 500 37
×
2000

KR 500 37
R ×
90

単位:mm

1 機種 KR(スチール製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 90 150 240 305 390 490
2 FW フレーム内幅 (mm) 100 160 250 315 400 500
機幅 FW+60 (mm) 160 220 310 375 460 560
3 P ローラピッチ (mm) 27、37
4 L 機 長 (mm) 500、1,000、1,500、2,000
5 カーブ角度 30°、45°、60°、90°
  • カーブは呼称ローラ幅150mm以上から適用します。

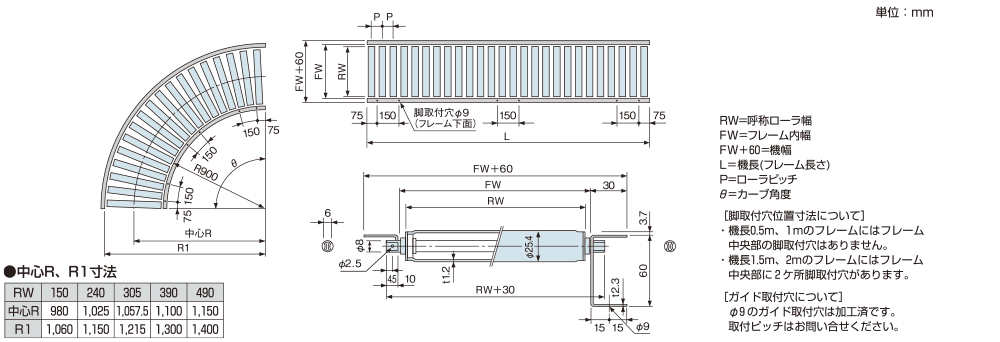

寸法図

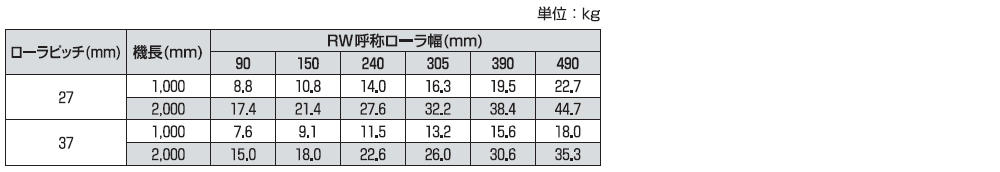

本体質量表

許容荷重


注)上記は無衝撃時の数値です。


注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
