コロコンミニ(樹脂製ローラコンベヤ)

KBWD型

KBWD型

ローラ径φ12.5 軽荷重小物用

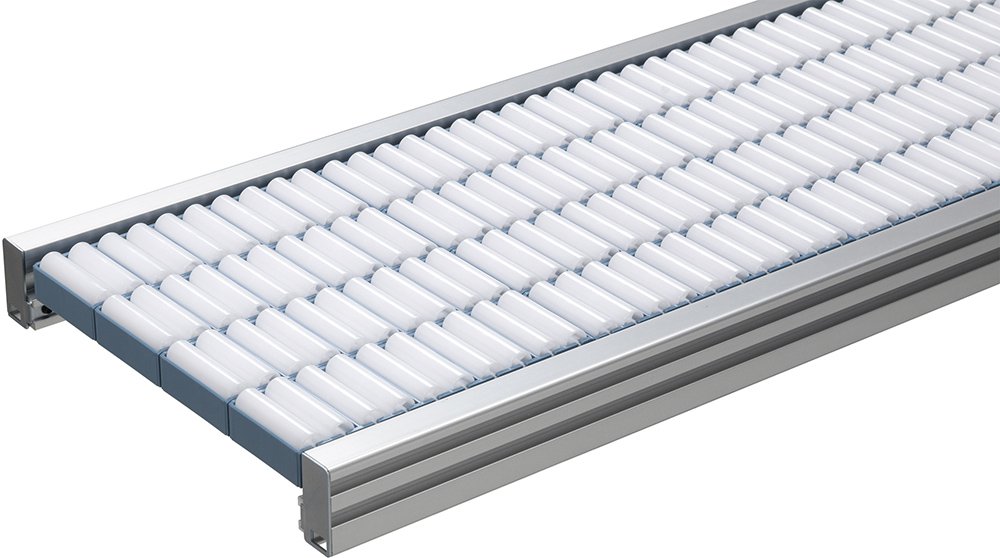

ベルコンミニⅢと機幅を合わせたフレームにφ12.5の樹脂ローラを組み込んだ小物搬送用コンベヤ。2溝フレームでM6ナット(1種)が側面のどこからでも挿入でき、部材装着も簡単。

  • アルミフレーム高さ・40mm
  • ホイール径・φ12.5
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ローラ径×幅:φ12.5×44.5W mm(POM)
■フレーム:17.5W×40H mm(アルミ製)
■製作可能範囲:50~500mm

仕様

型式と仕様
1 KBWD 2 150
×
5 1800

単位:mm

1機種 KBWD/コロコンミニ(樹脂製・軽荷重小物用)
2呼称幅 50 100 150 200 250 300 350 400 500
FW 機幅 (mm) 95 145 195 245 295 345 395 445 545
P ローラピッチ (mm) 15
3L 機長※1(mm) 300、600、900、1,200、1,500、1,800、2,100
ローラ強度 0.5kg/ローラ
搬送物寸法 最小30角
  1. 乱尺機長は150mmピッチ間隔での製作になります。
  • 手配時には呼称幅で表記してください。

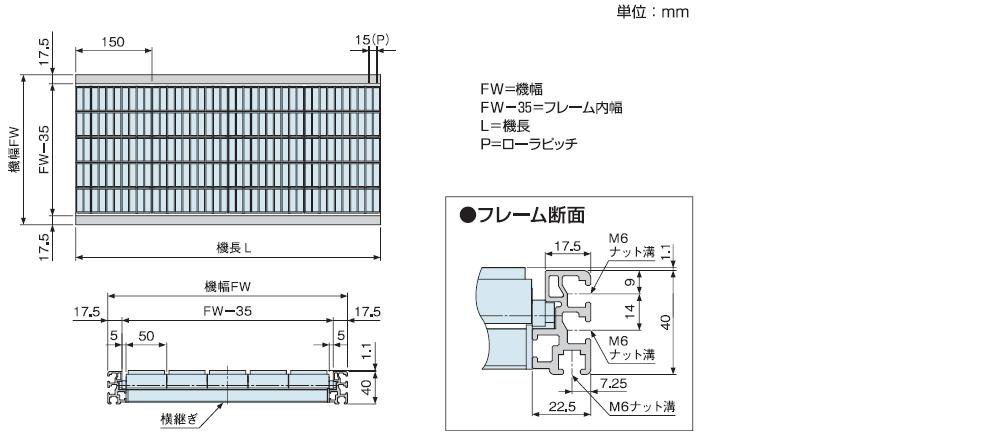

寸法図

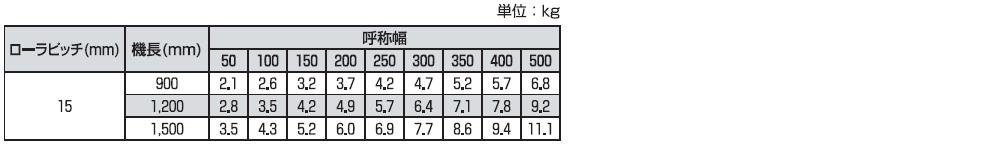

本体質量表


搬送質量の目安

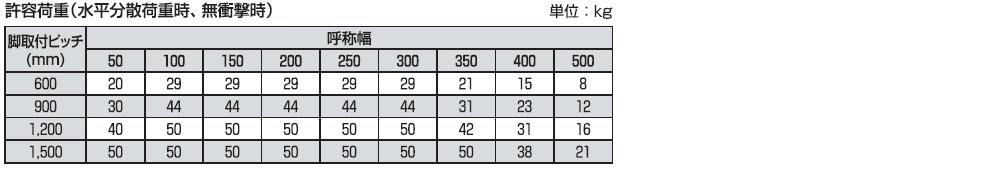

  • 上記は脚取付ピッチ間の許容荷重です。

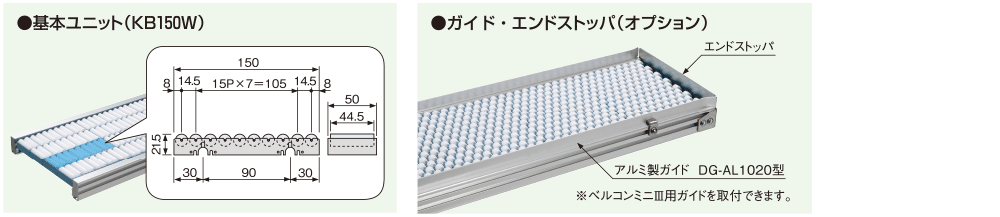

構成部品
