コロコン®ミニ(樹脂製ホイールコンベヤ)

KBSD型

KBSD型

ホイール寸法φ12.5×10.5W 軽荷重小物用

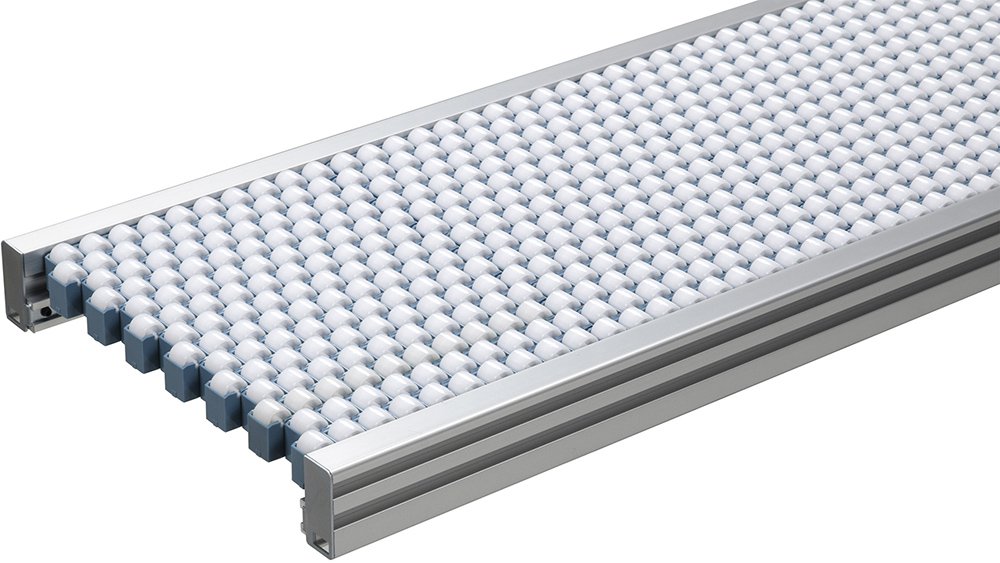

φ12.5の樹脂ホイールをフレームに組み込んだ小物搬送用コンベヤ。ベルコンミニⅢと機幅を合わせた2溝フレームでM6ナット(1種)が側面のどこからでも挿入でき、部材装着も簡単。

※「コロコン」はオークラ輸送機の登録商標です。

  • アルミフレーム高さ・40mm
  • ホイール径・φ12.5
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ホイール径×幅:φ12.5×10.5W mm(POM)
■フレーム:17.5W×40H mm(アルミ製)
■製作可能範囲(呼称幅):50~500

仕様

型式と仕様
1 KBSD 2 100
×
5 900

単位:mm

1機種 KBSD/コロコンミニ(樹脂製・軽荷重小物用)
2呼称幅 (mm) 50 75 100 150 200 250 300 350 400 500
FW 機幅 95 120 145 195 245 295 345 395 445 545
P ホイールピッチ (mm) 15
3L 機長※1(mm) 300、600、900、1,200、1,500、1,800、2,100
ホイール強度 0.5kg/ホイール
搬送物寸法 最小25角
  1. 乱尺機長は150mmピッチ間隔での製作になります。
  • 手配時には呼称幅で表記してください。

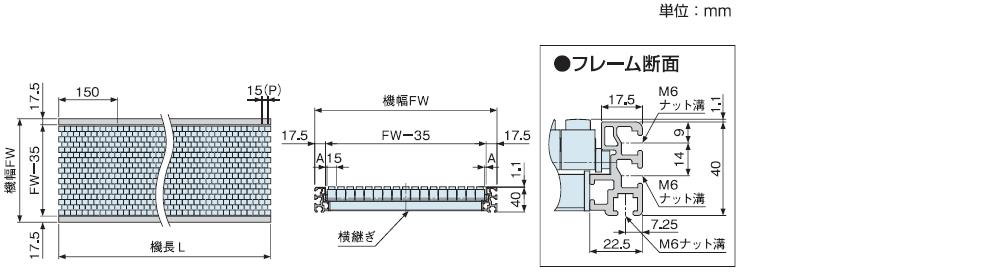

寸法図

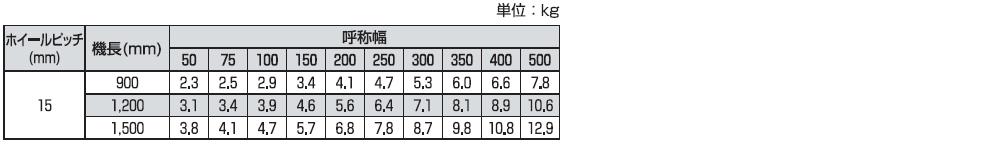

本体質量表

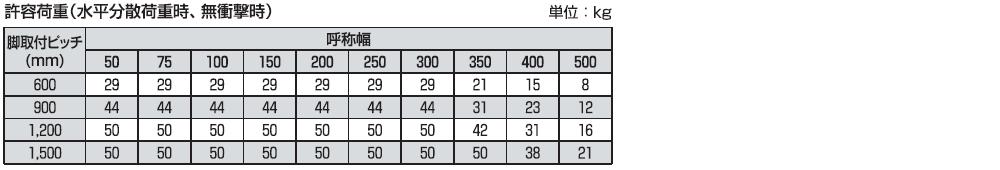

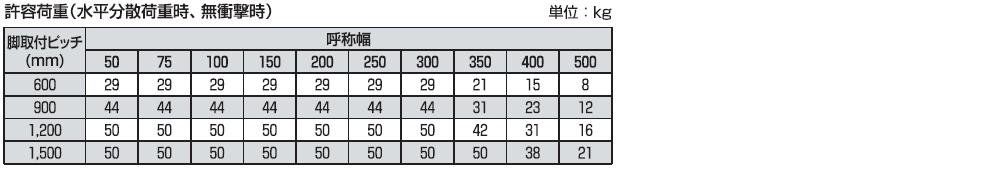

搬送質量の目安


  • 上記は脚取付ピッチ間の許容荷重です。

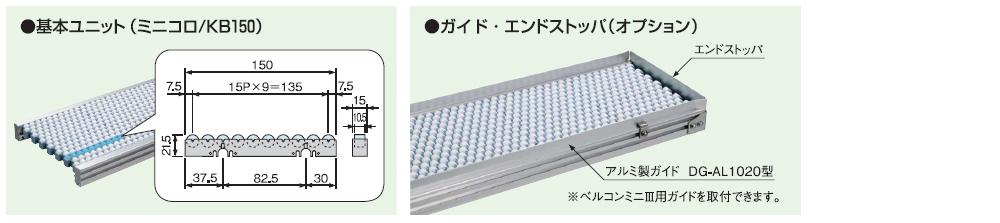

構成部品
