コロコン®ミニ(樹脂製ホイールコンベヤ)

KBL型

KBL型

ホイール寸法φ12.5×10.5W

φ12.5の樹脂ホイールをフレームに組み込んだ、レールタイプの小物搬送用コンベヤ。

※「コロコン」はオークラ輸送機の登録商標です。

  • アルミフレーム高さ・40mm
  • ホイール径・φ12.5
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ホイール径×幅:φ12.5×10.5W mm(POM)
■フレーム:19W×31H mm(アルミ製)

仕様

型式と仕様
1 KBL 2 900

単位:mm

1機種 KBL/コロコンミニ(樹脂製・軽荷重小物用)
P ホイールピッチ (mm) 15
3L 機長※1(mm) 900、1,200、1,500、1,800、2,100、2,400
ホイール強度 0.5kg/ホイール
  1. 乱尺機長は150mmピッチ間隔での製作になります。

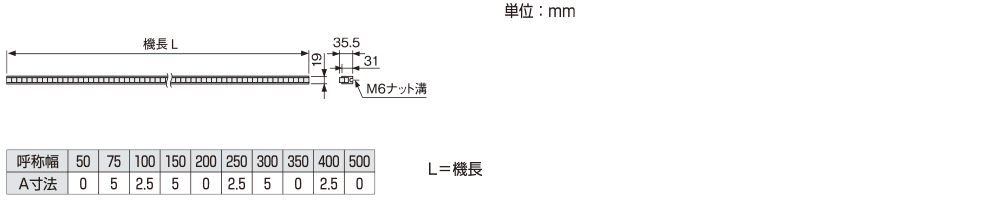

寸法図

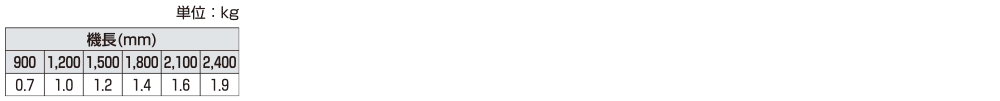

本体質量表

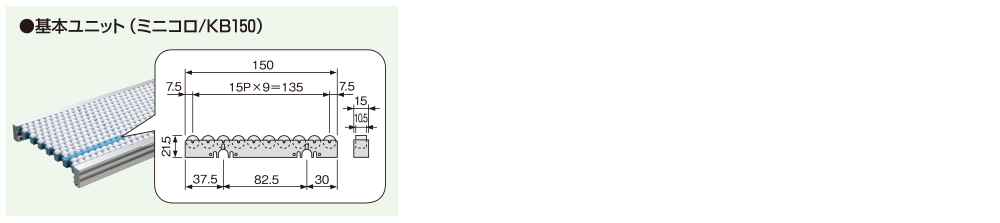

構成部品
