コロガール(樹脂製ボールコンベヤ)

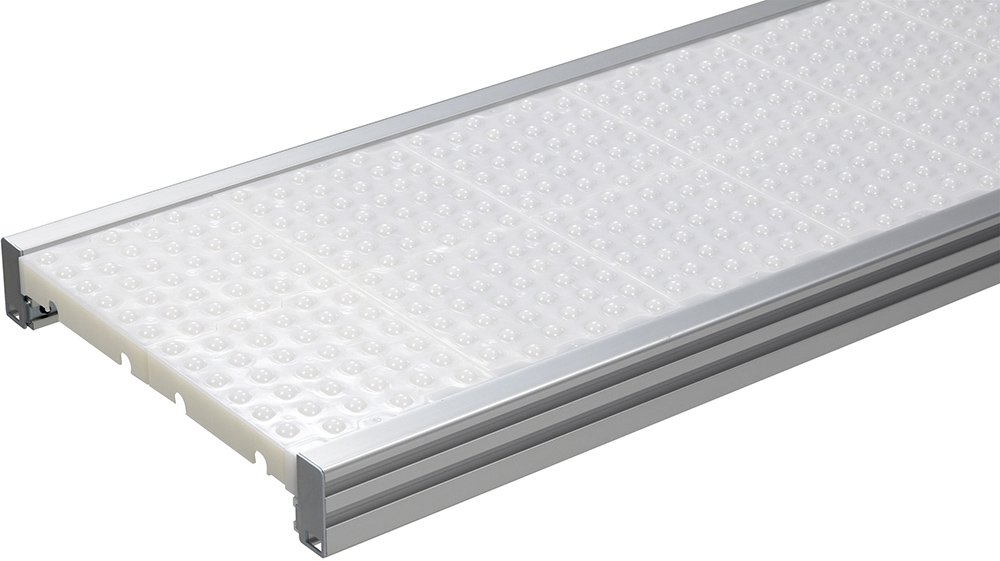

KBCD型

KBCD型

ボール寸法φ9.5 軽荷重小物用

くるくる回る樹脂ボールを活用した小物搬送用コンベヤ。

  • アルミフレーム高さ・40mm
  • ボール径・φ9.5
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

製品概要

■ボール径:φ9.5mm(POM)
■フレーム:17.5W×40H mm(アルミ製)
■製作可能範囲(呼称幅):100~500

仕様

型式と仕様
■ストレート
1 KBCD 2 100
×
5 900

単位:mm

1機種 KBCD/コロガール(樹脂製・軽荷重小物用)
2呼称幅 100 200 300 400 500
FW 機幅 145 245 345 445 545
P ボールピッチ (mm) 16.5
3L 機長※1(mm) 300、600、900、1,200、1,500、1,800、2,100
ボール強度 0.5kg/ボール
搬送物寸法 最小35角
  1. 乱尺機長は100mmピッチ間隔での製作になります。
  • 手配時には呼称幅で表記してください。

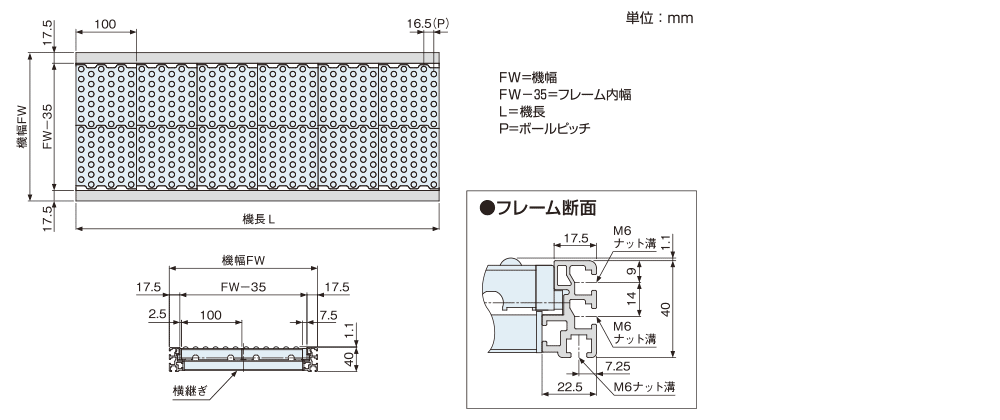

寸法図

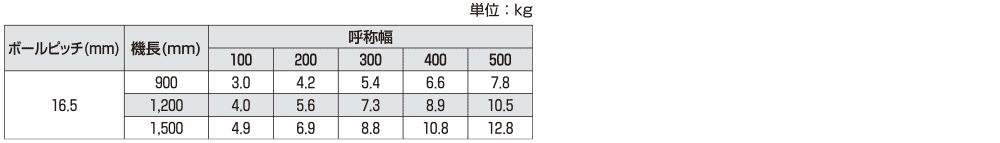

本体質量表

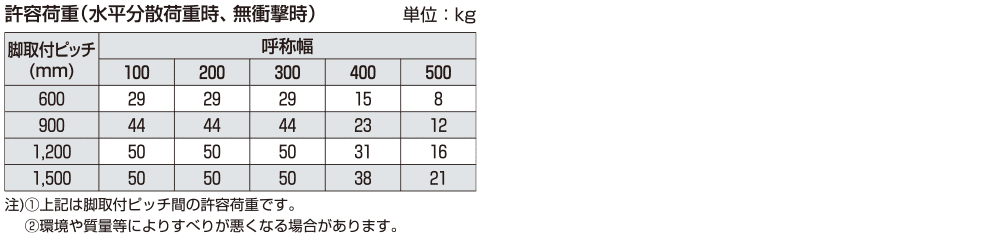

搬送重量の目安

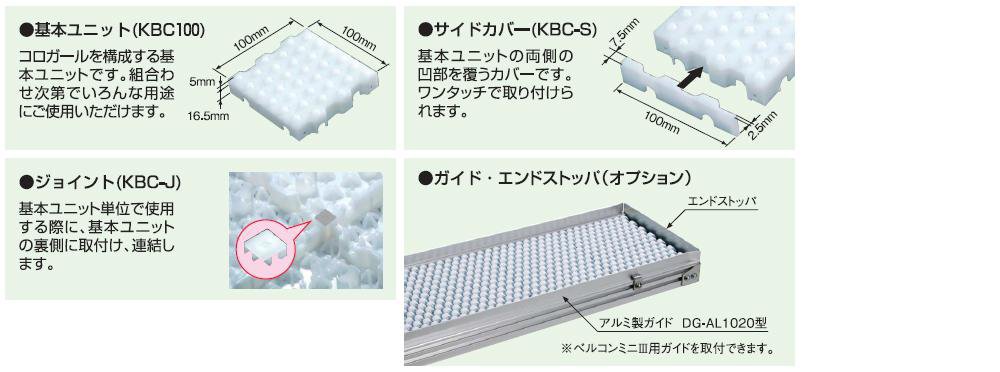

構成部品
