グラビティローラコンベヤHTR型

■ローラ外形×肉厚：内側径φ42.7×t1.6mm
■シャフト寸法：φ12mm パイプ（790RW）/丸鋼（890RW以上）
■フレーム：[90×30×t2.3（3.2）mm
■ローラ単体製作可能範囲（RW）：790～1190mm

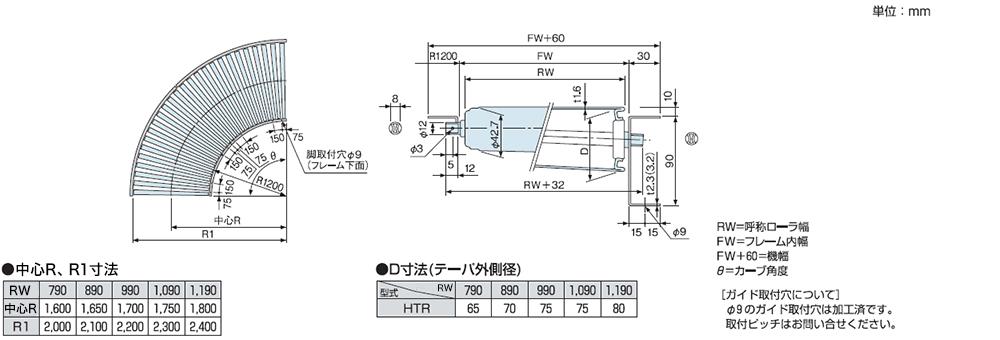

型式と仕様

■カーブ
HTR 1000 75	R ×	90 A(B)

単位：mm

	機種	HTR（スチール製・中荷重用R1200）
RW 呼称ローラ幅 （mm）		790	890	990	1,090	1,190
	FW フレーム内幅 （mm）	800	900	1,000	1,100	1,200
機幅 FW＋60 （mm）		860	960	1,060	1,160	1,260
	P ローラピッチ※1（mm）	75、100
	カーブ角度※2	30°、45°、60°（30°×2）、90°（45°×2）
	フレーム（mm）	［90×30×t2.3（A）、3.2（B）

1. 詳細はこちらでご確認ください
2. 90°カーブは45°×2台の分割となります。

注）上記は無衝撃時の数値です。
