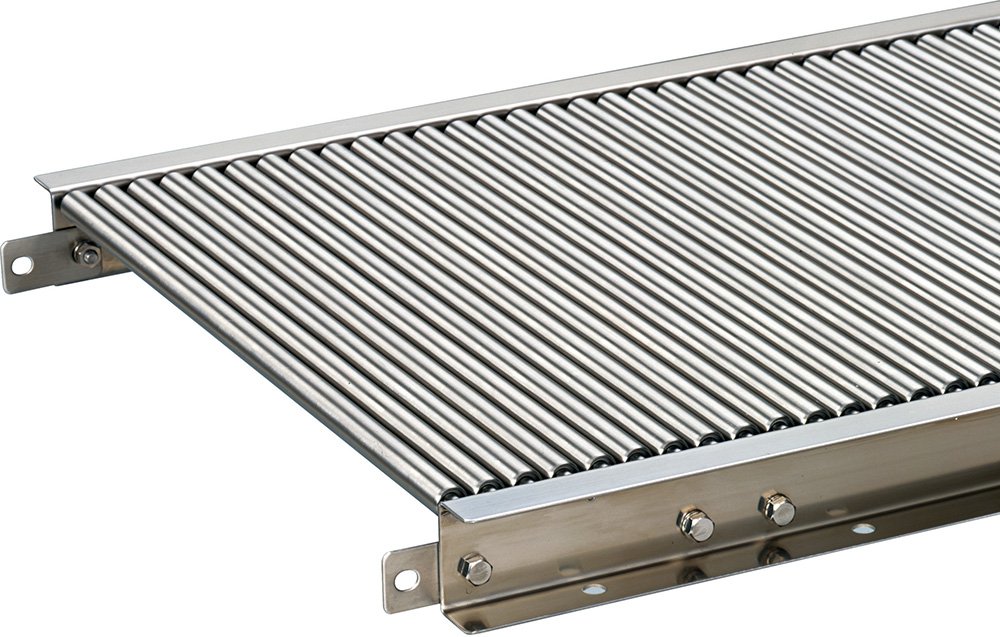

グラビティローラコンベヤES型

■ローラ外形×肉厚：φ18×t0.8mm（SUS304）
■シャフト寸法：φ6mm 丸鋼（SUS304）
■フレーム：[60×30×t2.0mm（SUS304）
■ローラ単体製作可能範囲（RW）：90～390mm

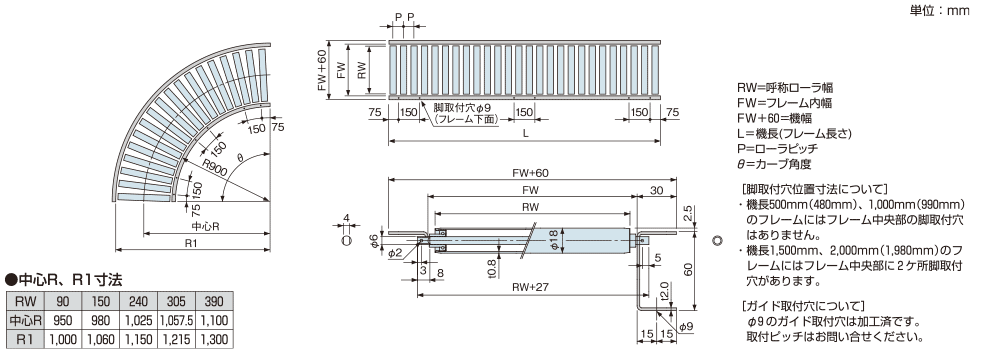

型式と仕様

■ストレート				■カーブ
ES 250 30	×	1980		ES 250 30	R ×	90

単位：mm

	機種	ES（ステンレス製・軽荷重小物用）
RW 呼称ローラ幅 （mm）		90	150	240	305	390
	FW フレーム内幅 （mm）	100	160	250	315	400
機幅 FW＋60 （mm）		160	220	310	375	460
	P ローラピッチ（mm）	20、30、40
	L 機長（mm）	20P、40P：500、1,000、1,500、2,000 30P：480、990、1,500、1,980
	カーブ角度	30°、45°、60°、90°

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
