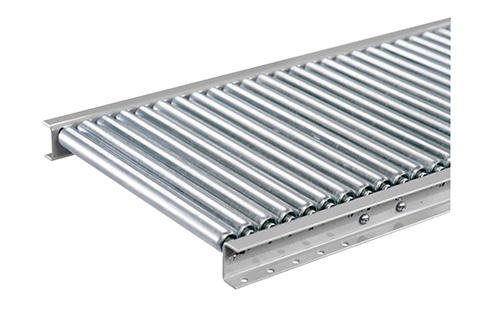

グラビティローラコンベヤERRD型

ローラ径φ19.1 軽荷重小物用

ベルコンミニⅢと機幅を合わせたフレームに、ERローラを組み込んだタイプ。

グラビティローラコンベヤ / ERRD
各種アイコンについて
グラビティローラコンベヤ / ERRD

製品概要

■ローラ外形×肉厚:φ19.1×t1.2mm
■シャフト寸法:φ6mm 丸鋼
■フレーム:[40×22.5×t2.3mm
■ローラ単体製作可能範囲(RW):90~490mm

仕様

型式と仕様
■ストレート
ERRD 500 30
×
1980

単位:mm

1 機種 ERRD(スチール製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 90 140 190 240 290 390 490
2 FW フレーム内幅 (mm) 100 150 200 250 300 400 500
機幅 FW+45 (mm) 145 195 245 295 345 445 545
3 P ローラピッチ (mm) 20、30、40
4 L 機 長 (mm) 20P、40P:500、1,000、1,500、2,000
30P:480、990、1,500、1,980
  • 呼称ローラ幅340mmも製作いたします。

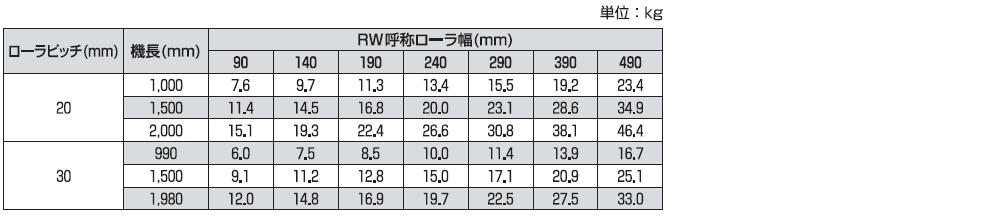

本体質量表

許容荷重


注)上記は無衝撃時の数値です。


注)上記は許容曲げ応力100MPa、たわみ1/500で算出。

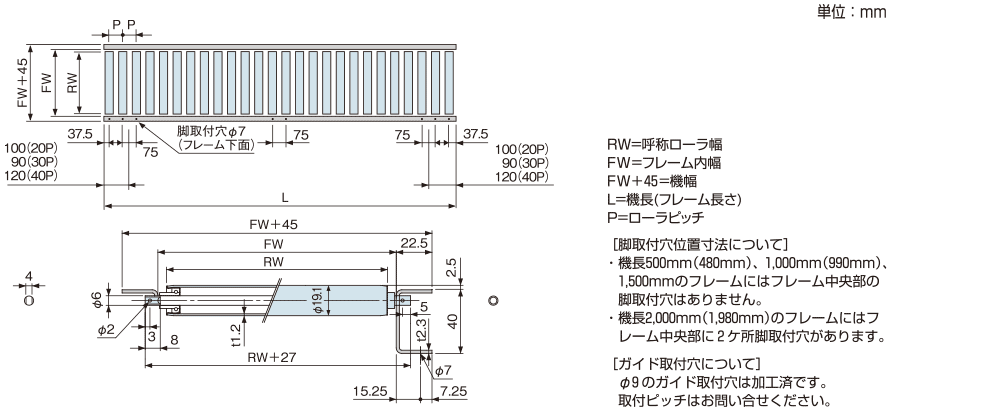

寸法図
