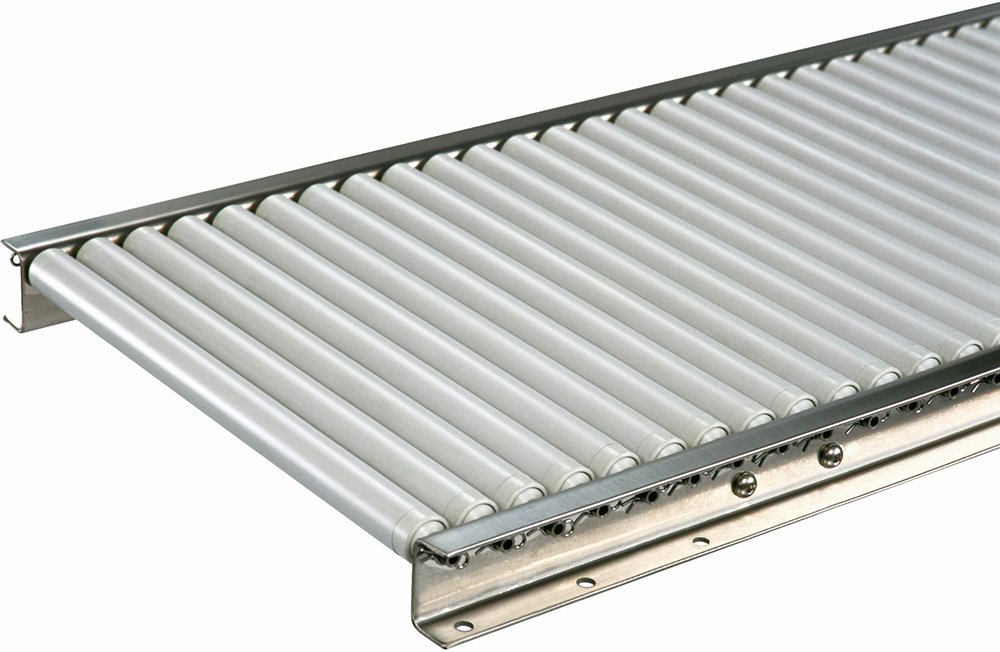

グラビティローラコンベヤEBRD型

■ローラ径×肉厚：φ18×t1.2mm（抗菌樹脂 PVC）
■シャフト寸法：φ6mm 丸鋼（SUS304製）
■フレーム：[40×22.5×t2.0mm（SUS304製）
■ローラ単体製作可能範囲（RW）：72～397mm

• 90RW未満のローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

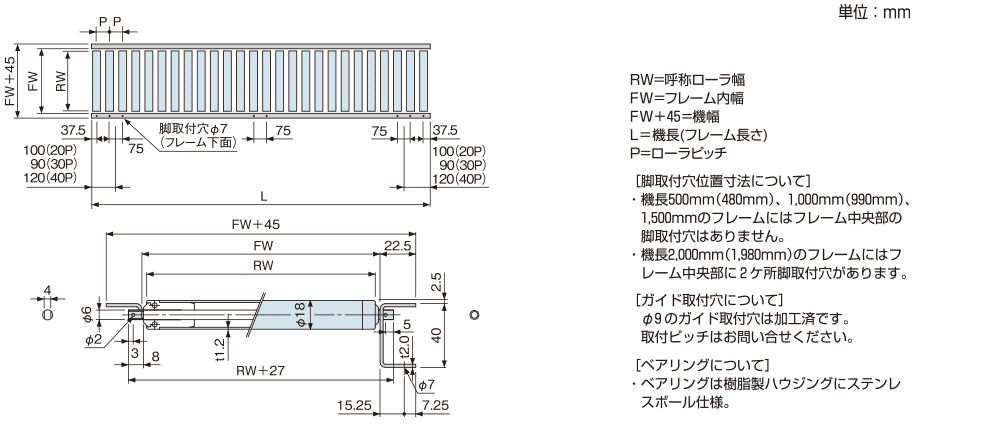

型式と仕様

■ストレート
EBRD 400 30	×	1980

単位：mm

	機種	EBRD（樹脂製・軽荷重小物用）
RW 呼称ローラ幅 ※1（mm）		90	140	190	240	290	390
	FW フレーム内幅 （mm）	100	150	200	250	300	400
機幅 FW＋45 （mm）		145	195	245	295	345	445
	P ローラピッチ （mm）	20、30、40
	L 機　長 （mm）	20P、40P：500、1,000、1,500、2,000 30P：480、990、1,500、1,980

1. 呼称ローラ幅340mmも製作いたします。

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
