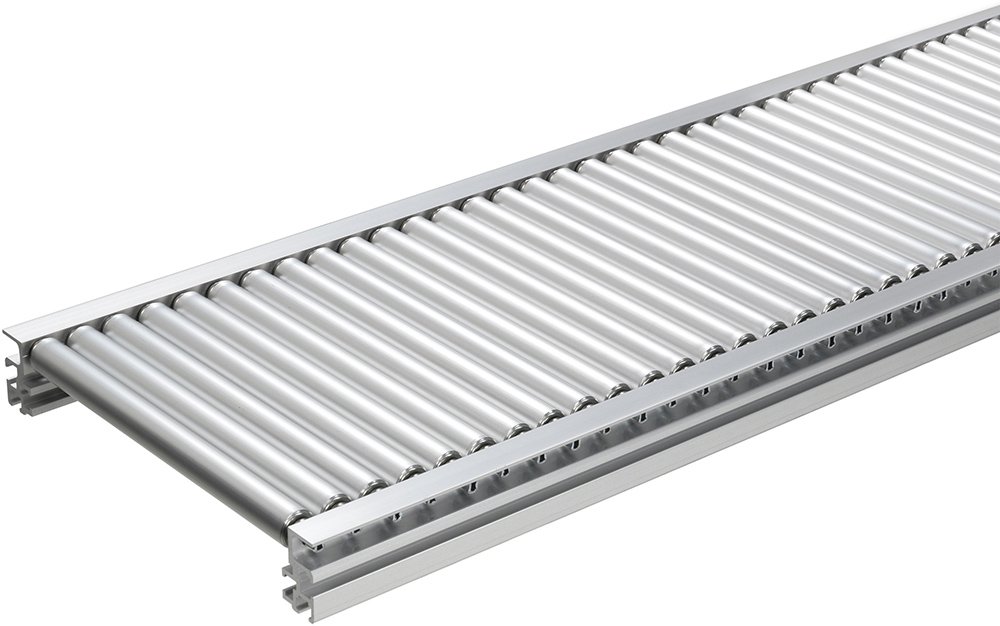

アルミ製ローラコンベヤ
EARD型
ローラ径φ18.1 軽荷重小物用
ベルコンミニⅢと機幅を合わせたフレームに、ローラ径φ18.1ローラを組み込んだタイプ。
製品概要
■ローラ外形×肉厚：φ18.1×t1.0mm
■シャフト寸法：φ8mm パイプ（スチール製）
■フレーム：17.5W×40H mm
■ローラ単体製作可能範囲（RW）：90～500mm
仕様
| ■ストレート | ||||||
|---|---|---|---|---|---|---|
|
× |
|
単位：mm
 | 機種 | EARD（アルミ製・軽荷重小物用） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| RW 呼称ローラ幅 （mm） | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
 | FW フレーム内幅 （mm） | 110 | 160 | 210 | 260 | 310 | 360 | 410 | 510 |
| 機幅 FW＋35 （mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | |
 | P ローラピッチ（mm） | 20 | |||||||
 | L 機長 （mm） | 1,000、1,500、2,000 | |||||||

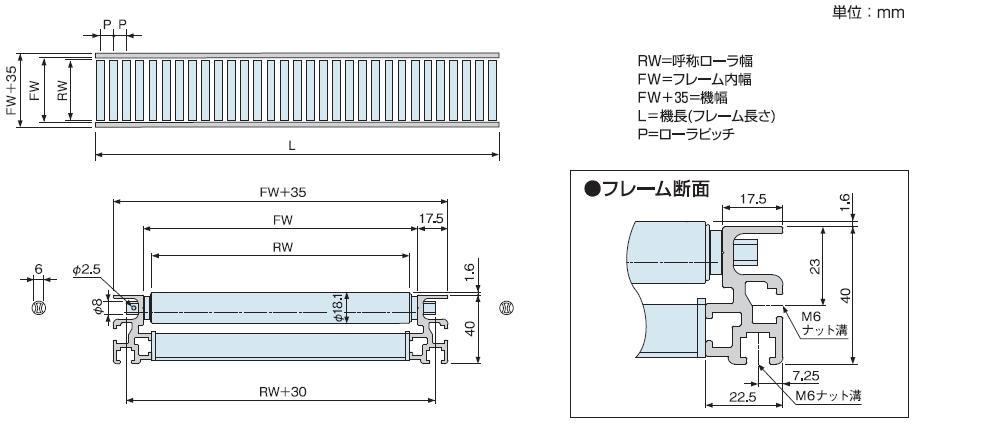

寸法図

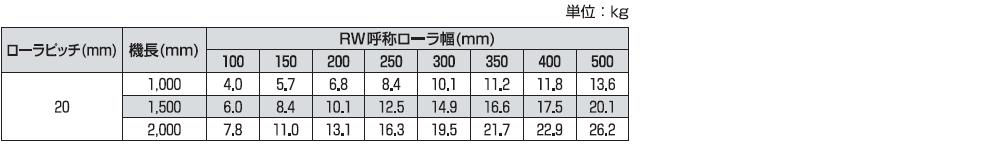

本体質量表
許容荷重
注）上記は無衝撃時の数値です。
注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
