スチール製ローラコンベヤ

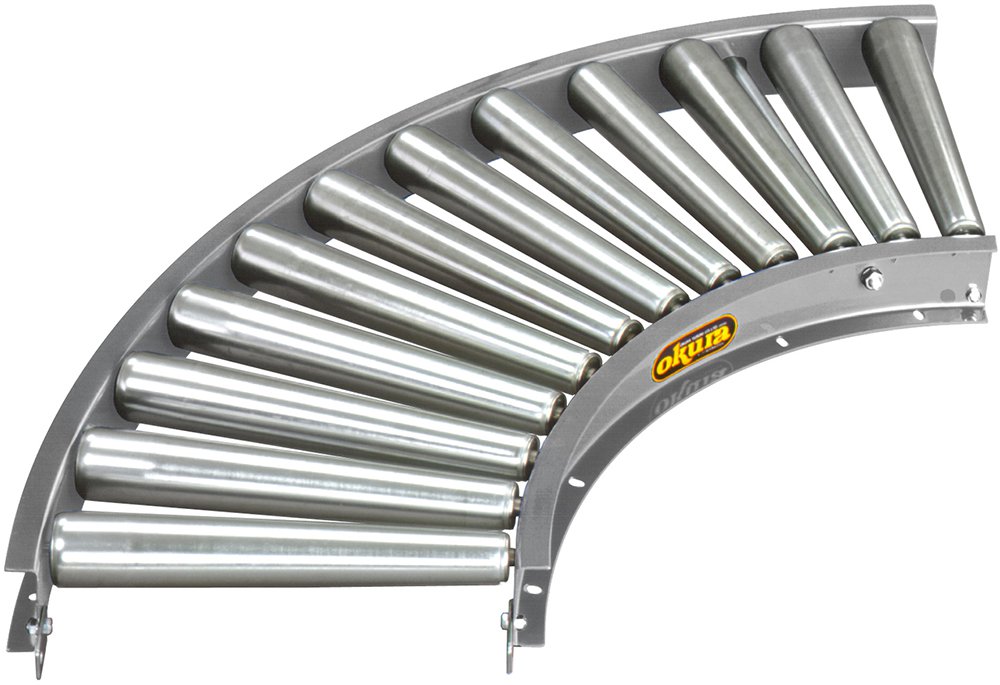

CTR型

CTR型

テーパローラ内側径φ42.7 中荷重用(R500)

フレーム内側半径500mmのコンパクトタイプ。

  • スチールフレーム高さ・90mm
  • ローラ径・φ42.7
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:内側径φ42.7×t1.6mm
■シャフト寸法:φ12mm パイプ
■フレーム:[90×30×t2.3mm
■ローラ単体製作可能範囲(RW):305~690mm

仕様

型式と仕様
■カーブ
1 CTR 2 500 3 75
R ×
5 90 5 A

単位:mm

1機種 CTR(スチール製・中荷重用R500)
RW 呼称ローラ幅 (mm) 305 390 490 620 690
2FW フレーム内幅 (mm) 315 400 500 630 700
機幅 FW+60 (mm) 375 480 560 690 760
3P ローラピッチ※1(mm) 75
2カーブ角度 45°、90°
2フレーム(mm) 90×30×t2.3(A)
  1. 詳細はこちらでご確認ください

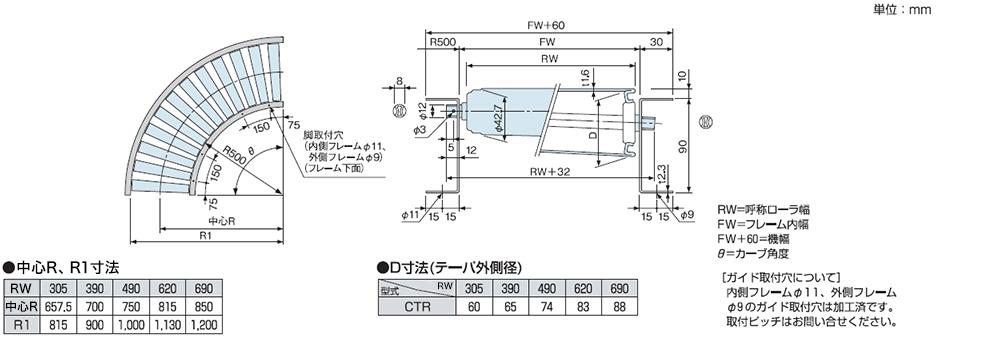

寸法図

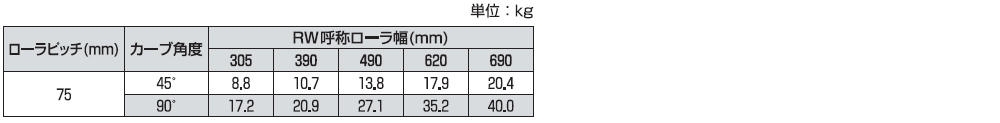

本体質量表(Aフレーム)


許容荷重

注)上記は無衝撃時の数値です。
