グラビティローラコンベヤBRA型

ローラ径φ42.7 軽荷重用

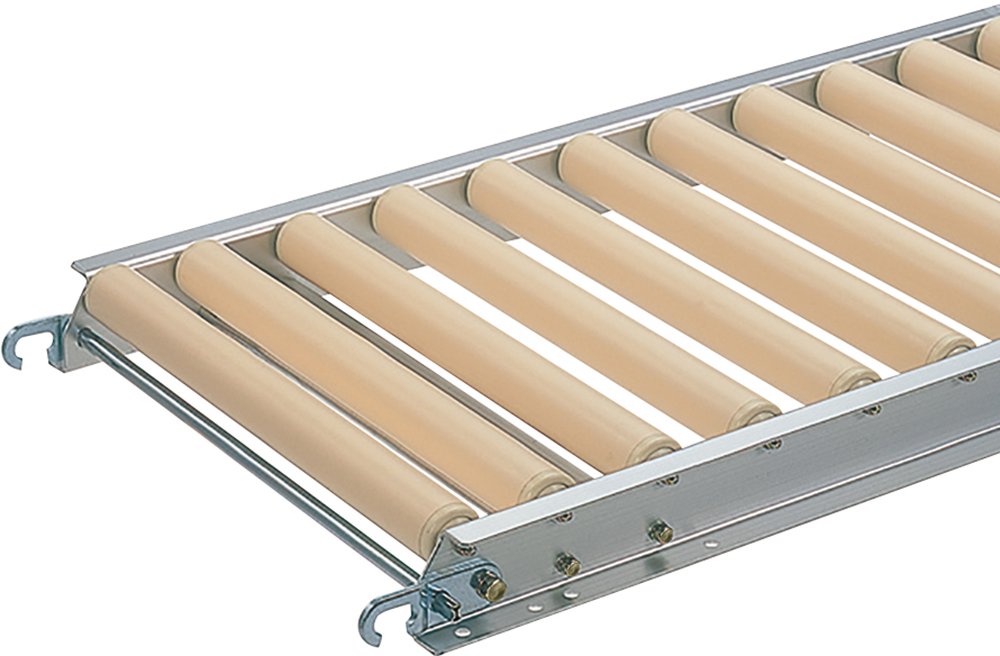

アルミフレームにφ40樹脂製ローラを組み込んだ低騒音タイプ。

グラビティローラコンベヤ / BRA
各種アイコンについて
グラビティローラコンベヤ / BRA

製品概要

■ローラ径×肉厚:φ40×t2.3mm(PVC)
■シャフト寸法:φ6mm ロングボルト(スチール製)
■フレーム:[65×25×t3.0mm(アルミ製)
■ローラ単体製作可能範囲(RW):72~697mm

    • 90未満、もしくは490RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
BRA 315 75
×
2000

BRA 315 75
R ×
90

単位:mm

1 機種 BRA(樹脂製・軽荷重用)
RW 呼称ローラ幅 (mm) 240 305 390 490
2 FW フレーム内幅 (mm) 250 315 400 500
機幅 FW+50 (mm) 300 365 450 550
3 P ローラピッチ(mm) 75、100
2 L 機長(mm) 75P:500、1,000、1,500、2,000、2,500、3,000
100P:1,000、1,500、2,000、2,500、3,000
2 カーブ角度 45°、90°

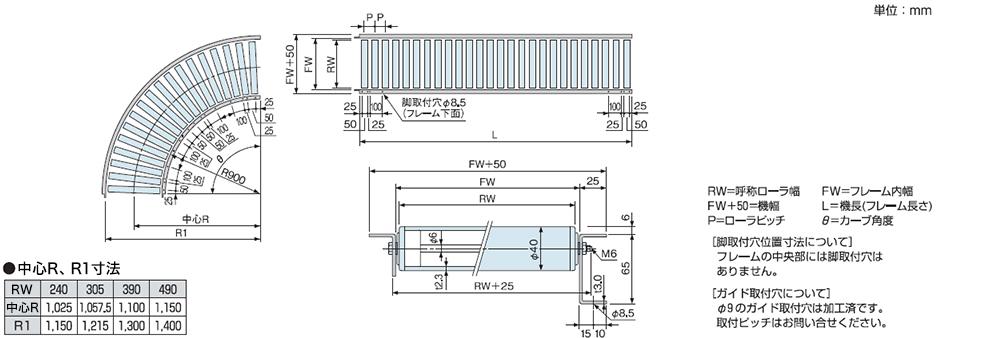

寸法図

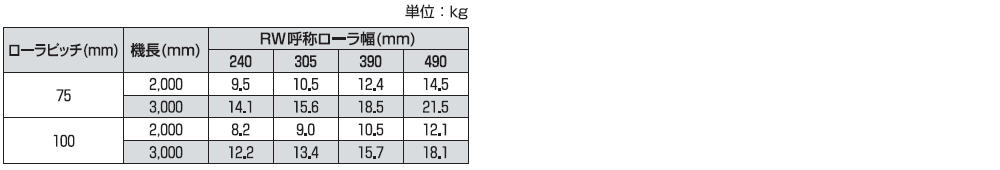

本体質量表

許容荷重


注)上記は無衝撃時の数値です。


注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
