グラビティローラコンベヤBPS型
ローラ径φ40 軽荷重用

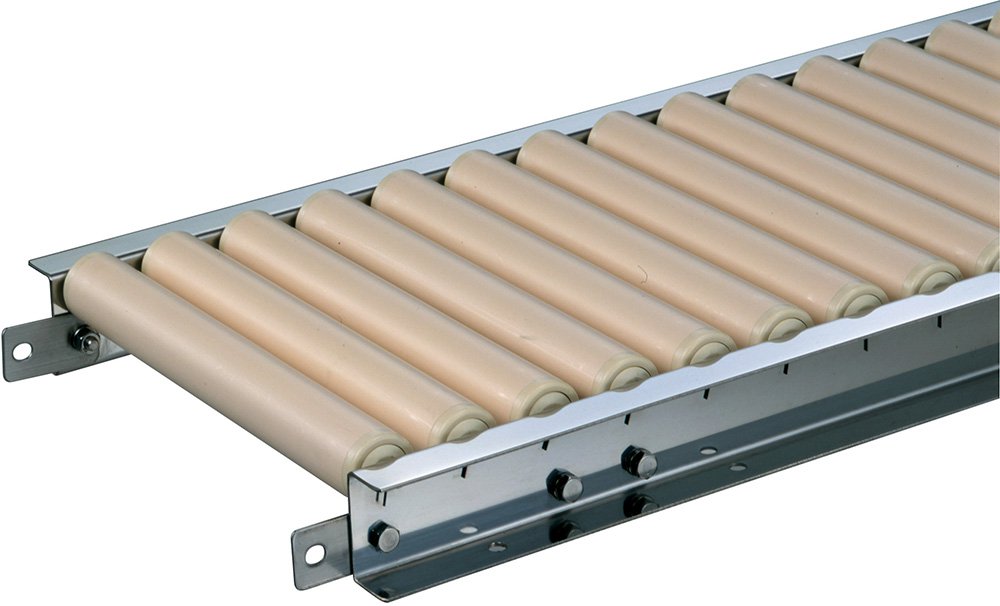

ステンレスフレームにφ40樹脂製ローラを組み込んだ軽荷重用コンベヤ。

各種アイコンについて



製品概要
■ローラ径×肉厚:φ40×t2.3mm(PVC)
■シャフト寸法:φ8mm パイプ(SUS304)
■フレーム:[60×30×t2.0mm(SUS304)
■ローラ単体製作可能範囲(RW):72~697mm
- 90未満、もしくは490RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。
仕様
| ■ストレート | ■カーブ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
 | × |
 |
 | R × |
 |
単位:mm
|  | 機種 | BPS(樹脂製・軽荷重用) | |||||
|---|---|---|---|---|---|---|---|
| RW 呼称ローラ幅 (mm) | 90 | 150 | 240 | 305 | 390 | 490 | |
|  | FW フレーム内幅 (mm) | 100 | 160 | 250 | 315 | 400 | 500 |
| 機幅 FW+60 (mm) | 160 | 220 | 310 | 375 | 460 | 560 | |
|  | P ローラピッチ) ※1(mm) | 50、75、100 | |||||
|  | L 機長(mm) | 500、1,000、1,500、2,000、2,500、3,000 | |||||
|  | カーブ角度 ※2 | 30°、45°、60°、90° | |||||
- 機長1mと2mでローラピッチ(P)が75の場合、実ローラピッチは77となります。
- カーブは呼称ローラ幅150mm以上でローラピッチ(P)50、75に適用します。

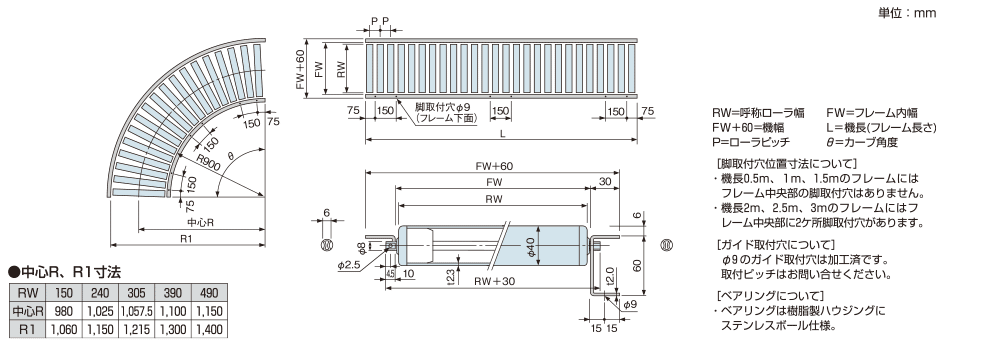

寸法図

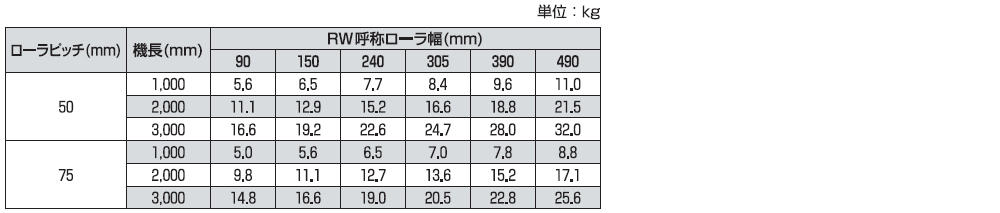

本体質量表

許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
