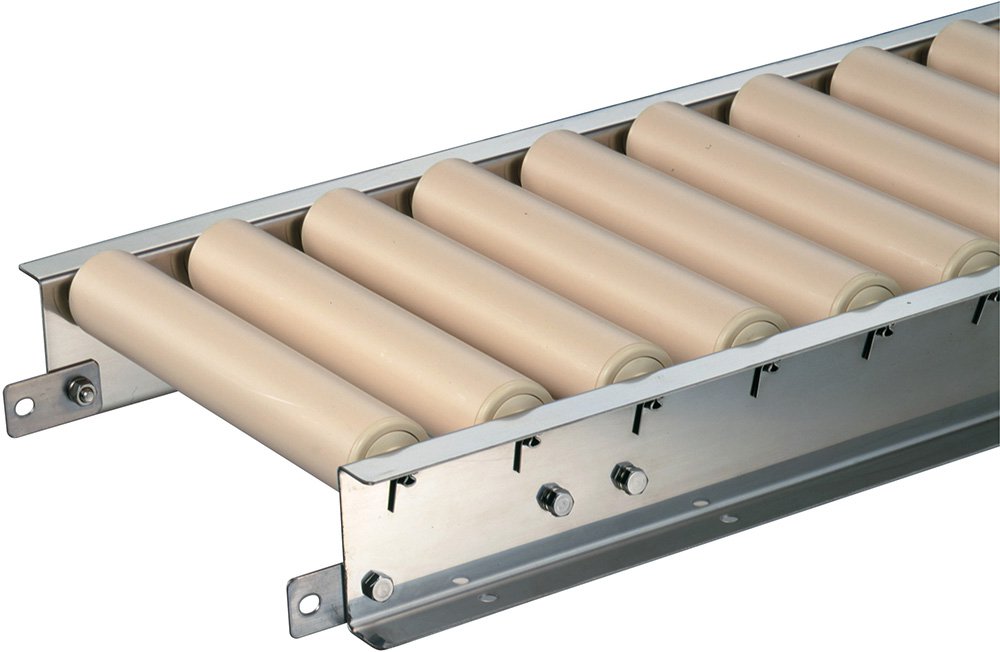

グラビティローラコンベヤBLS型

■ローラ径×肉厚：φ50×t2.8mm（PVC）
■シャフト寸法：φ12mm パイプ（SUS304）
■フレーム：[90×30×t2.0mm（SUS304）
■ローラ単体製作可能範囲（RW）：77～702mm

• 90未満、もしくは620RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

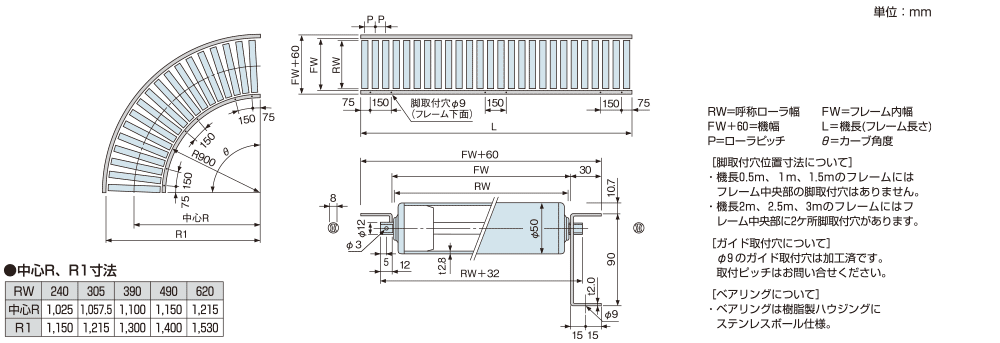

型式と仕様

■ストレート				■カーブ
BLS 500 100	×	2000		BLS 500 100	R ×	90

単位：mm

	機種	BLS（樹脂製・軽荷重用）
RW 呼称ローラ幅 （mm）		90	150	240	305	390	490	620
	FW フレーム内幅 （mm）	100	160	250	315	400	500	630
機幅 FW＋60 （mm）		160	220	310	375	460	560	690
	P ローラピッチ※1（mm）	75、100、150
	L 機長（mm）	500、1,000、1,500、2,000、2,500、3,000
	カーブ角度※2	30°、45°、60°、90°

1. 機長1mと2mでローラピッチ（P）が75、150の場合、実ローラピッチは各々77、154となります。
2. カーブは呼称ローラ幅240mm以上でローラピッチ（P）75、100に適用します。

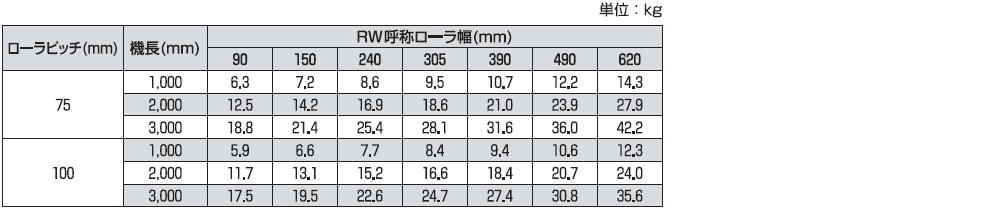

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
