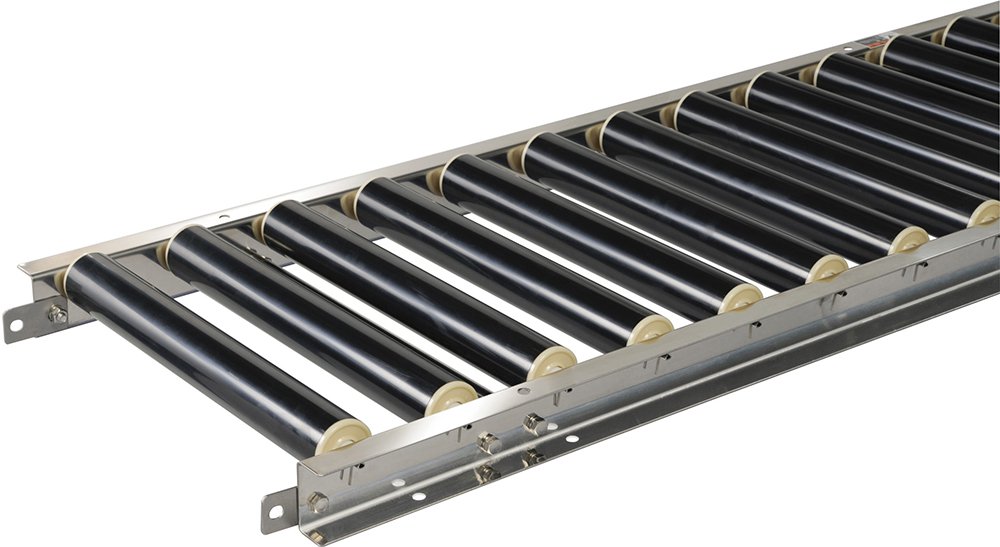

グラビティローラコンベヤBBLS型

■ローラ径×肉厚：φ50×t3.5mm（ABS）
■シャフト寸法：φ12mm パイプ（SUS304）
■フレーム：[60×30×t2.0mm（SUS304）
■ローラ単体製作可能範囲（RW）：52～800mm

• 305未満、もしくは620RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

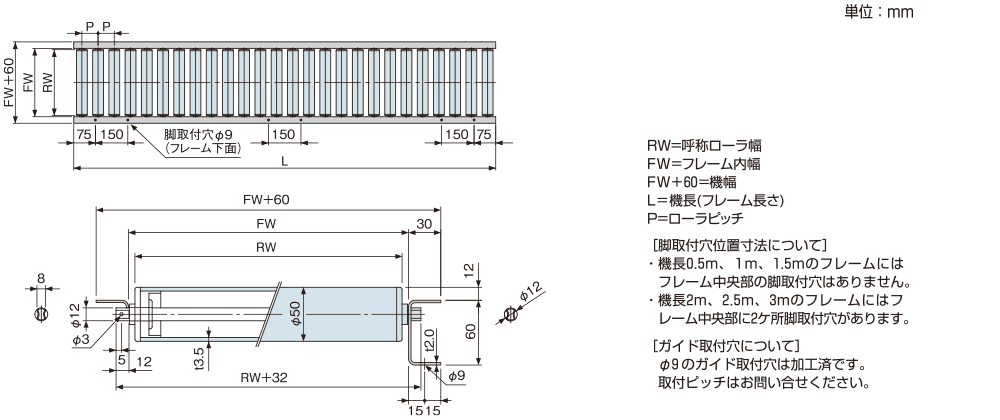

型式と仕様

■ストレート
BBLS 400 100	×	2000

単位：mm

	機種	BBLS（樹脂製・軽荷重用）
RW 呼称ローラ幅 （mm）		305	390	490	620
	FW フレーム内幅 （mm）	315	400	500	630
機幅 FW＋60 （mm）		375	460	560	690
	P ローラピッチ（mm）	75、100、150
	L 機長（mm）	500、1,000、1,500、2,000、2,500、3,000

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
