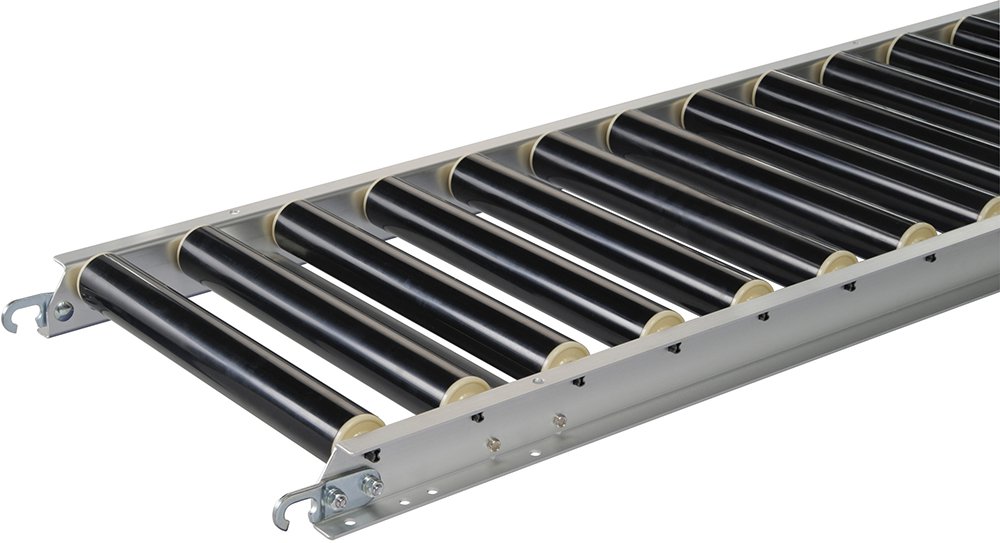

グラビティローラコンベヤBBLA型

■ローラ径×肉厚：φ50×t3.5mm（ABS）
■シャフト寸法：φ12mm パイプ（SUS304）
■フレーム：[65×25×t3.0mm（アルミ製）
■ローラ単体製作可能範囲（RW）：52～800mm

• 305未満、もしくは620RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

型式と仕様

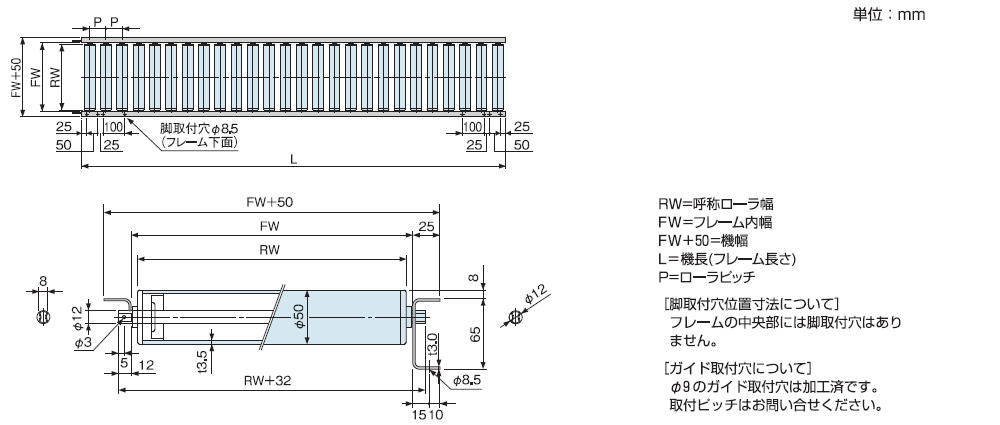

■ストレート
BBLA 400 100	×	2000

単位：mm

	機種	BBLA（樹脂製・軽荷重用）
RW 呼称ローラ幅 （mm）		305	390	490	620
	FW フレーム内幅 （mm）	315	400	500	630
機幅 FW＋50 （mm）		365	450	550	680
	P ローラピッチ（mm）	75、100、150
	L 機長（mm）	75P、150P：500、1,000、1,500、2,000、2,500、3,000 100P：1,000、1,500、2,000、2,500、3,000

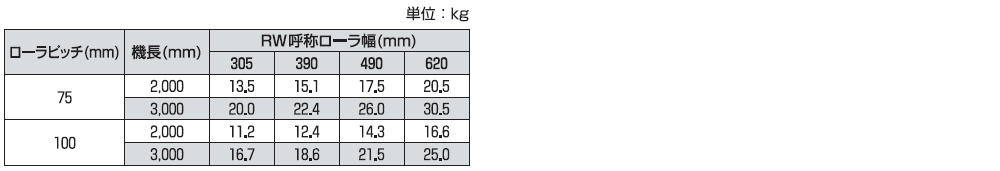

注）上記は無衝撃時の数値です。

注）上記は許容曲げ応力100MPa、たわみ1/500で算出。
