アルミ製ローラコンベヤ

AR型

AR型

ローラ径φ42 軽荷重小物用

軽くてクリーンなコンベヤ。持ち運びに便利。

  • スチールフレーム高さ・65mm
  • ローラ径・φ42
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

製品概要

■ローラ外形×肉厚:φ42×t1.8mm
■シャフト寸法:φ6mm ロングボルト(スチール製)
■フレーム:[65×25×t3.0mm
■ローラ単体製作可能範囲(RW):90~620mm

  • 240未満、もしくは490RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

仕様

型式と仕様
■ストレート ■カーブ
1 AR 2 400 3 100
×
5 3000

1 AR 2 400 3 100
R ×
5 90

単位:mm

1機種 AR(アルミ製・軽荷重小物用)
RW 呼称ローラ幅 (mm) 240 305 390 490
2FW フレーム内幅 (mm) 250 315 400 500
機幅 FW+50 (mm) 300 365 450 550
3P ローラピッチ(mm) 50、75、100
2L 機長(mm) 2,000、3,000
2カーブ角度 90°

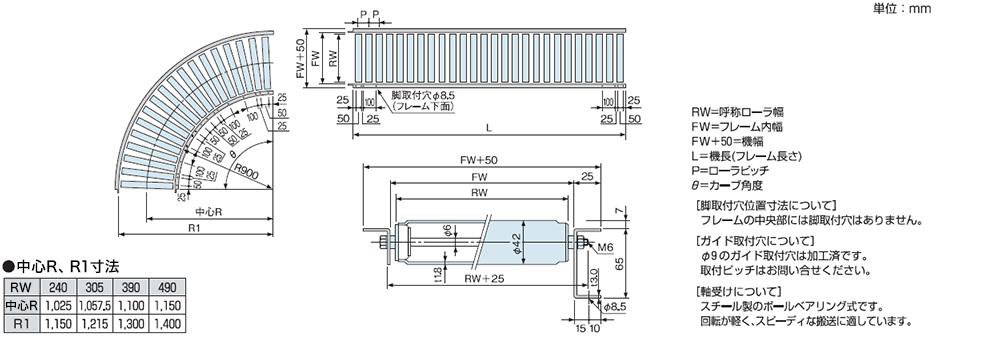

寸法図

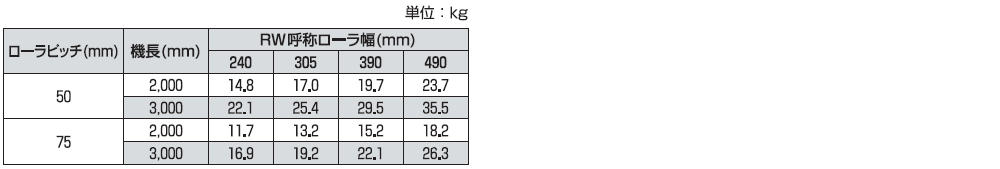

本体質量表


許容荷重

注)上記は無衝撃時の数値です。

注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
