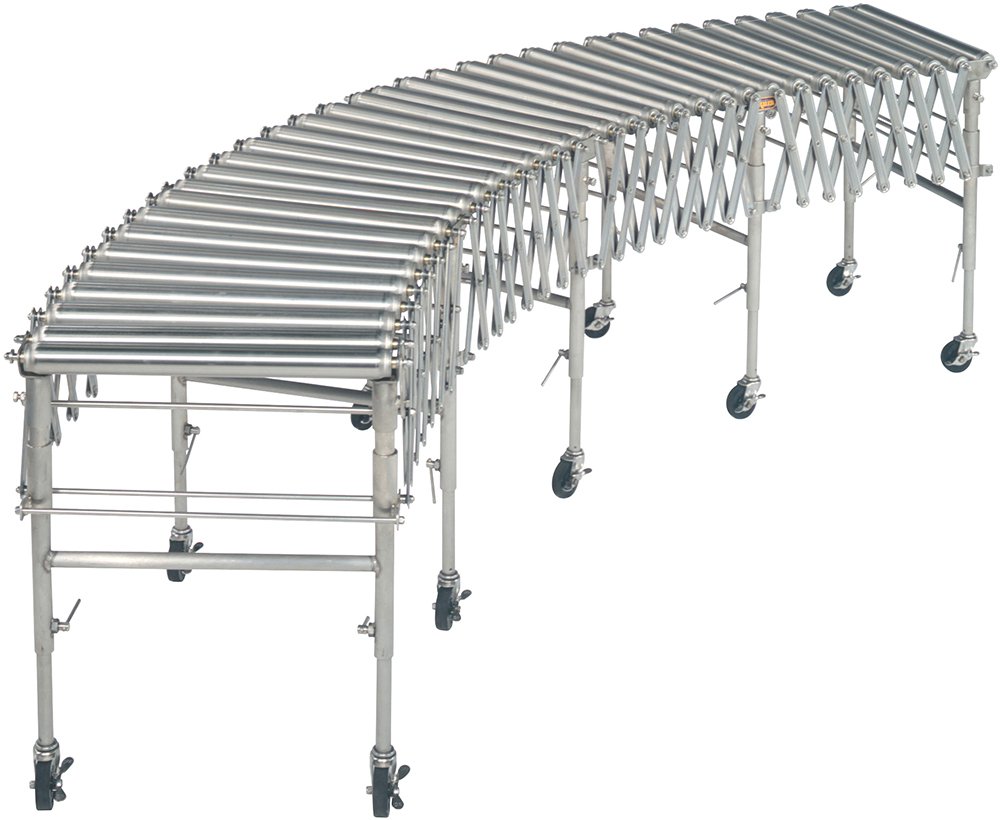

ステンレス製フリーカーブコンベヤ

JF

JF

軽荷重用 グラビティタイプ

防水性に優れた、ステンレス製のフレキシブルなコンベヤです。

  • ローラ径・φ42.7φ38
  • RoHS対応品
  • CADダウンロード

各種アイコンについて

WEBカタログ

製品ページ

仕様

1 JF 2 42 3 S 4 500
 -
5 4

単位:mm

1 機種記号 JF (軽荷重用 ステンレス製 防水仕様)
2 ローラ径 38:φ38 42:φ42.7
3 ローラ配列タイプ S:ローラ単列
4 FWフレーム内幅(mm) 400 500
RW呼称ローラ幅(mm) 390 490
P ローラピッチ(mm) 39〜134 43〜134
5 スパン(mm) 4:4
スパン
3:3
スパン
2:2
スパン
4:4
スパン
3:3
スパン
2:2
スパン
L機長(mm) ※1 1,332〜3,992 999〜2,994 666〜1,996 1,444〜3,992 1,083〜2,994 722〜1,996
脚タイプ(mm) 525≦機高≦825
許容荷重 ※2 25kg 30kg
  1. L機長は両端の脚の芯々の数値です。
  2. 許容荷重は4本軸にかかる時の数値です。

単位:mm

ローラ径 φ38 φ42.7
スパン 4スパン 3スパン 2スパン 4スパン 3スパン 2スパン
自重(kg) 60 48 33 70 55 38
脚数 5脚 4脚 3脚 5脚 4脚 3脚
キャスター φ65ブレーキ付き

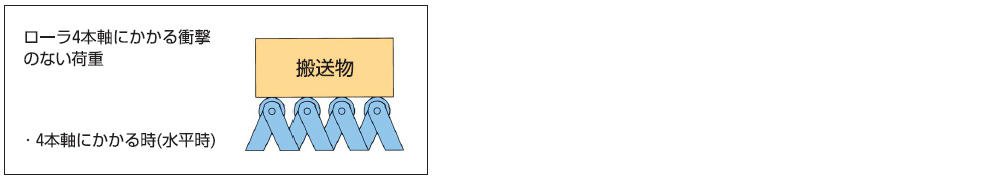

許容荷重

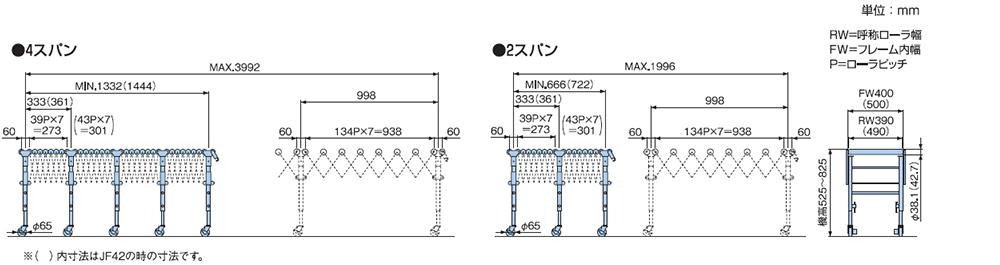

寸法図

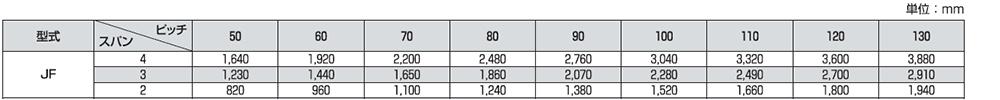

ピッチと機長の関係

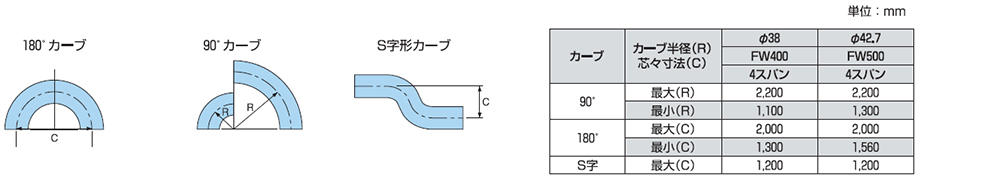

カーブ半径と芯々寸法
