ユニコンJrQMC

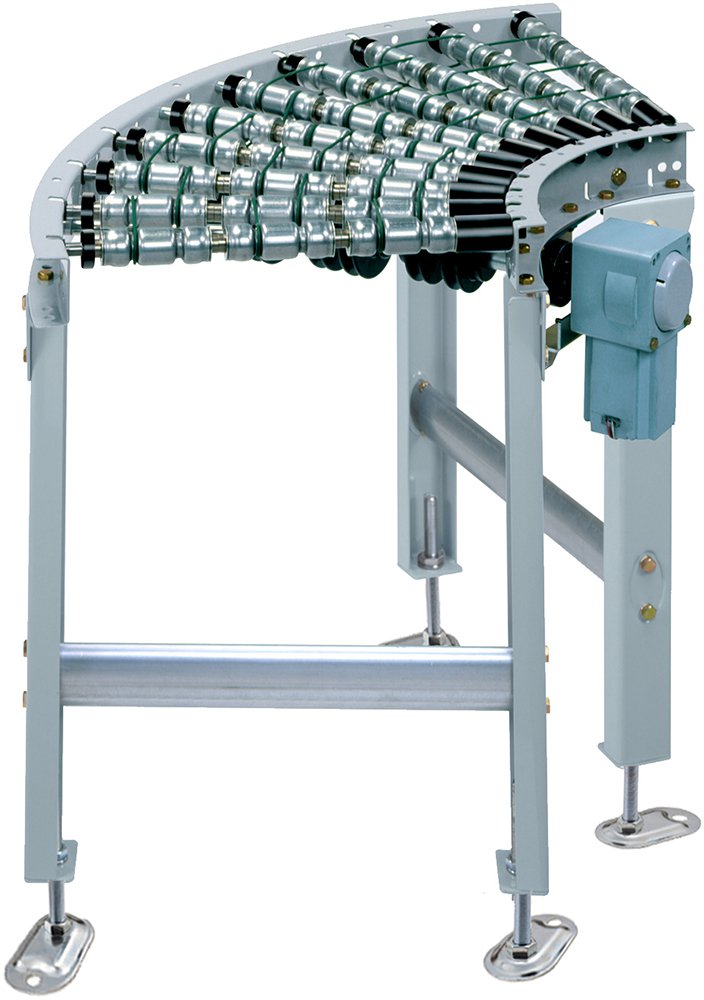

丸ベルト駆動ローラコンベヤ（カーブ）
丸ベルトを使ってローラを駆動するコンベヤです。カーブ半径はR250です。
各種アイコンについて
仕様
| 機種 | QMC | |||
|---|---|---|---|---|
| R内側半径（mm） | 250 | |||
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | |
| FWフレーム内幅（mm） | 315 | 400 | 500 | |
| W フレーム外幅（mm） | 375 | 460 | 560 | |
| カーブ角度 | 90°（10軸） | |||
| 最低機高（mm） | 270 | |||
| フレーム（mm） | ［ 60×30×t2.3 | |||
| キャリヤローラ | φ31.8 溝付 | |||
| ベルト | ウレタン丸ベルト | |||
| 速度（50/60Hz） ※1 | 15/18 20/24 30/36 m/min | |||
| モータ出力 | 60W | |||
| 電源 | AC200V（三相） | |||
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

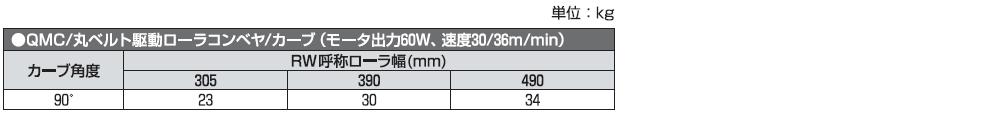

本体質量表

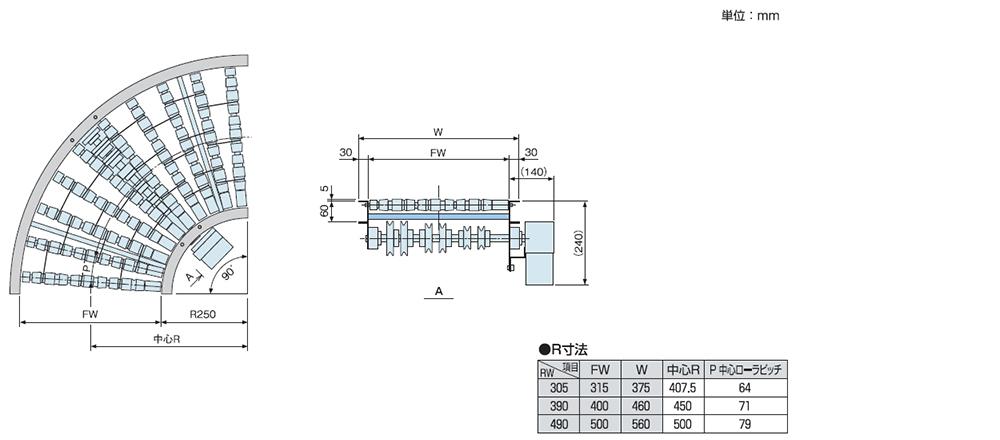

寸法図
