ラインドライブコンベヤ

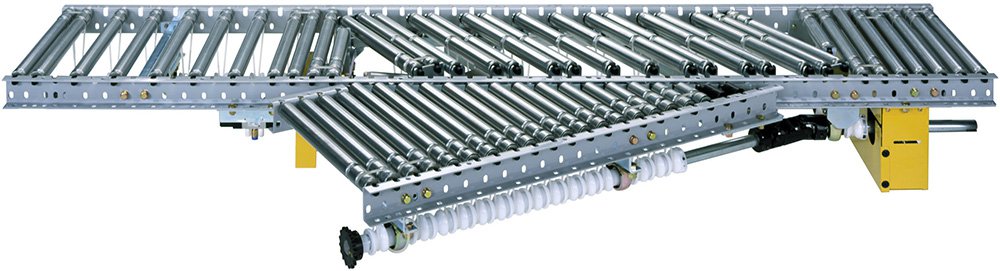

QLR(30゚ローラダイバータ)

QLR(30゚ローラダイバータ)

ラインドライブコンベヤ

ラインドライブコンベヤの分岐ユニットです。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

機種 QLR(30°ローラダイバータ)
RW呼称ローラ幅 (mm) 390 490 620
FWフレーム内幅 (mm) 400 500 630
W フレーム外幅 (mm) 460 560 690
ローラピッチ(mm) 40(一部80)
L機長(mm) 2,000
最低機高(mm) 300
フレーム(mm) [ 60×30×t2.3
キャリヤローラ φ31.8 溝付
ベルト ウレタン丸ベルト
  • 標準仕様以外のものも製作いたしますのでご相談ください。

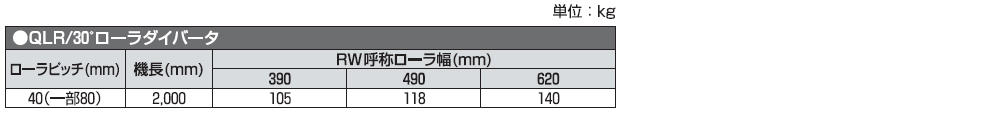

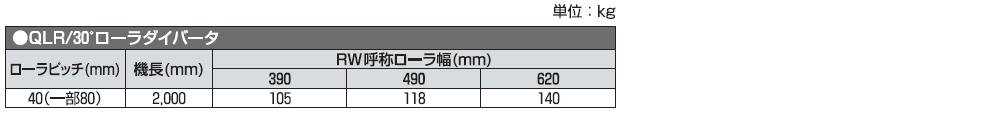

本体質量表

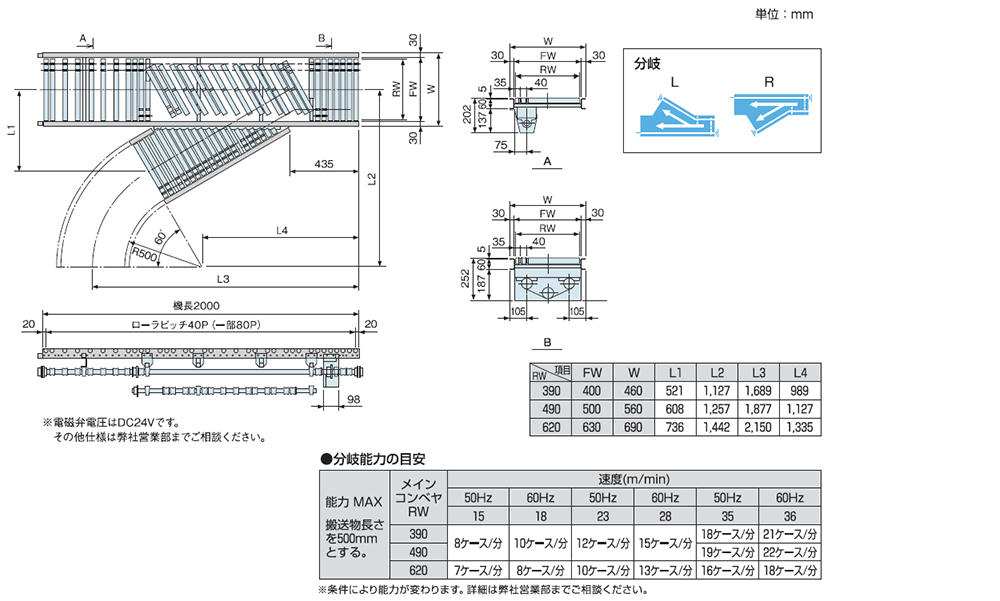

寸法図
