ラインドライブコンベヤ

QLM(ドライブユニット)/QLS(ストレートユニット)

QLM(ドライブユニット)/QLS(ストレートユニット)

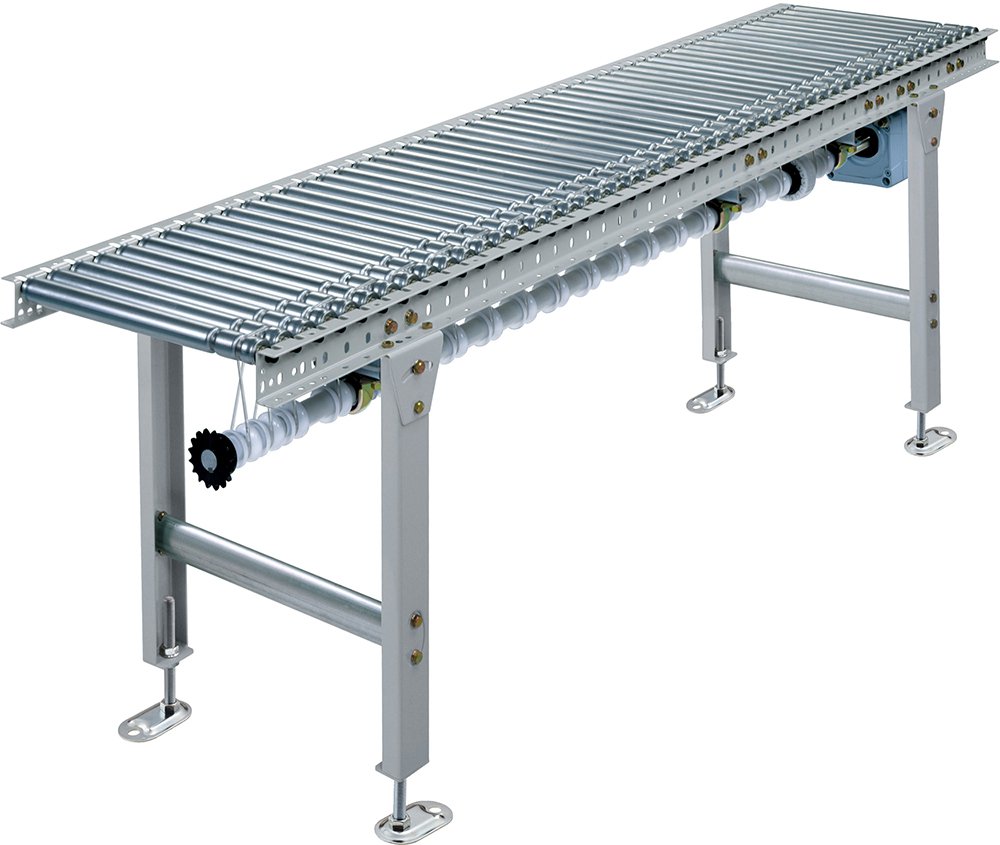

ラインドライブコンベヤ

ストレートやカーブ、分岐など、様々なタイプがユニット化され、それらを組合せたレイアウトを1台のモータで駆動することができます。

  • 搬送能力目安・25km/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

機種 QLM(ドライブユニット) QLS(ストレートユニット)
RW呼称ローラ幅 (mm) 305 390 490 620
FWフレーム内幅 (mm) 315 400 500 630
W フレーム外幅 (mm) 375 460 560 690
ローラピッチ (mm) 40、80
L機長(mm) QLM:560≦L≦2,000 / QLS:400≦L≦2,000
最低機高(mm) 300
フレーム(mm) [ 60×30×t2.3
キャリヤローラ φ31.8 溝付
ベルト ウレタン丸ベルト
速度(50/60Hz) ※1 (QLM)15/18 23/28 35/42 m/min
モータ出力 (QLM)0.2kW 0.4kW
電源 (QLM)AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

モータ出力選定の目安

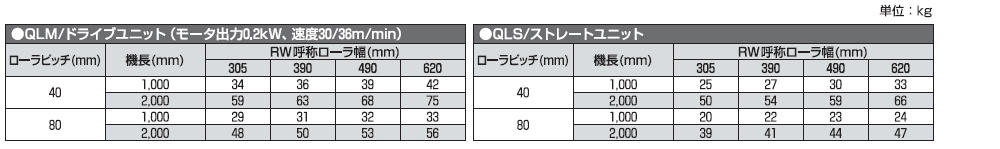

本体質量表

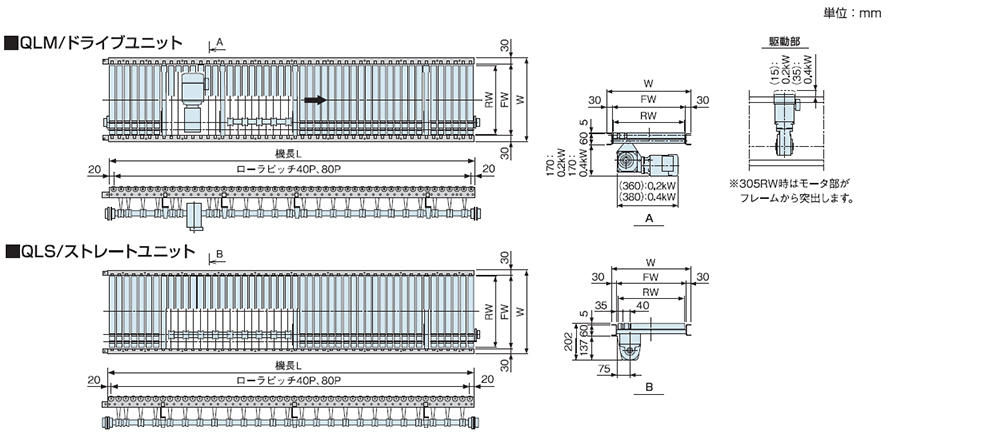

寸法図

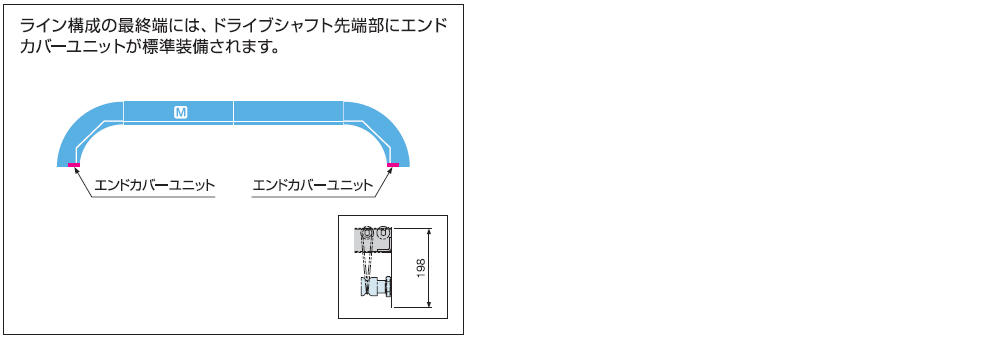

エンドカバーユニット
