ラインドライブコンベヤ

QLG(はねあげユニット)

QLG(はねあげユニット)

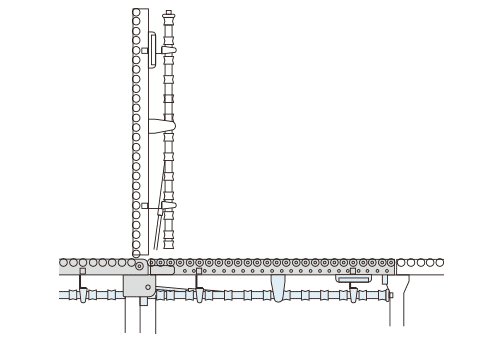

ラインドライブコンベヤ

ラインの途中で通路を確保する場合のユニットです。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

機種 QLG(はね上げユニット)
RW呼称ローラ幅(mm) 305 390 490 620
FWフレーム内幅(mm) 315 400 500 630
W フレーム外幅(mm) 375 460 560 690
ローラピッチ(mm) 40、80
L はねあげ機長(mm) 1,040
最低機高(mm) 300
フレーム(mm) [ 60×30×t2.3
キャリヤローラ φ31.8 溝付
ベルト ウレタン丸ベルト
はねあげ方式 ガススプリング方式
  • 標準仕様以外のものも製作いたしますのでご相談ください。

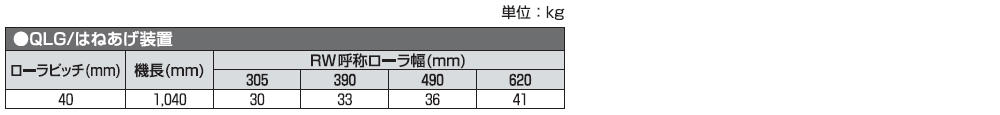

本体質量表

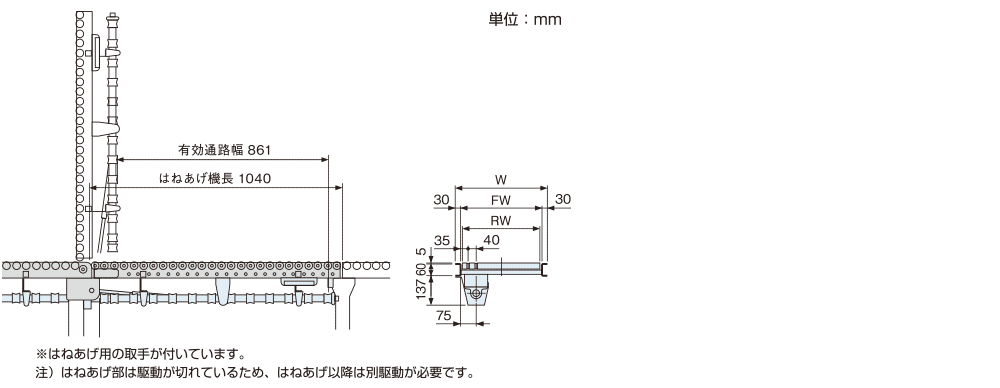

寸法図



注)はねあげ部は駆動が切れているため、はねあげ以降は別駆動が必要です。
