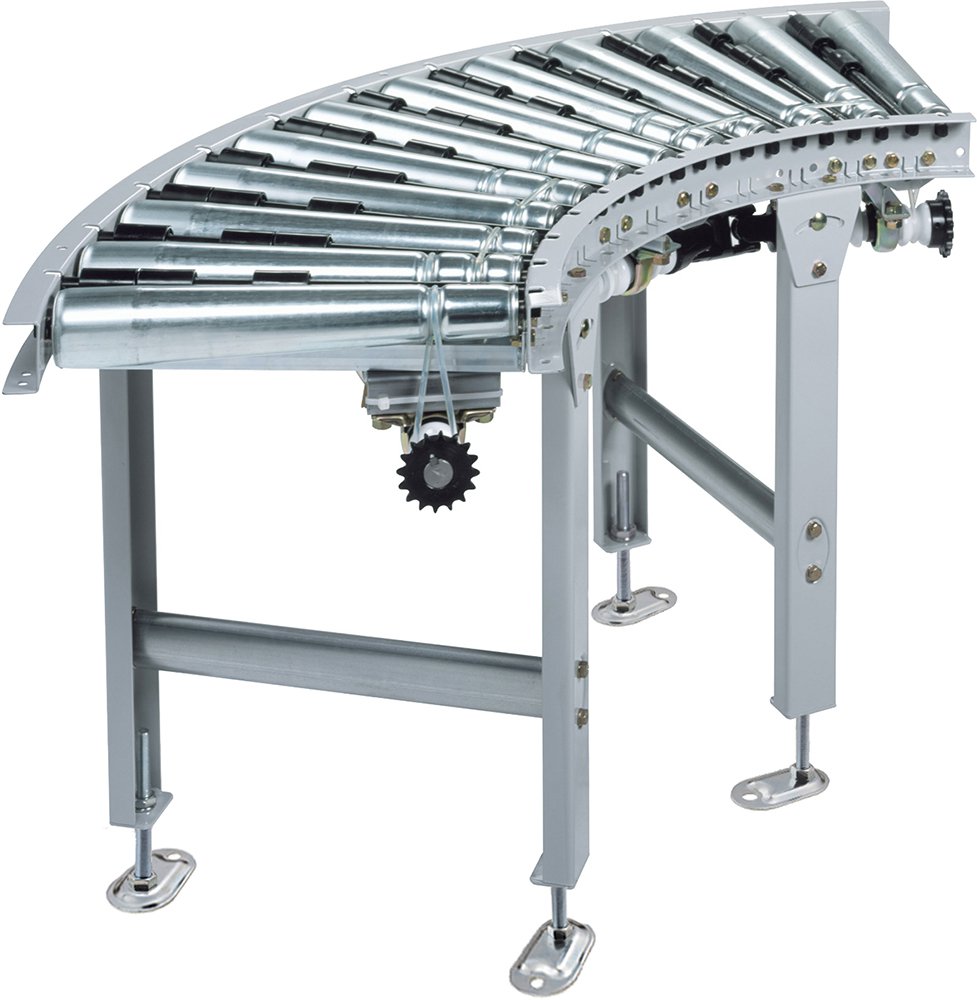

QLE(R500カーブユニット)

QLE(R500カーブユニット)

ラインドライブコンベヤ

様々なレイアウトに対応。

ラインドライブコンベヤのカーブタイプです。
内側半径R500です。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ42.7
  • CADダウンロード

各種アイコンについて

仕様

機種 QLE(R500カーブユニット)
R内側半径(mm) 500
RW呼称ローラ幅(mm) 305 390 490 620
FWフレーム内幅(mm) 315 400 500 630
W フレーム外幅(mm) 375 460 560 690
カーブ角度 90°、 60°、 400+45°+400
最低機高(mm) 300
フレーム(mm) [ 60×30×t2.3
キャリヤローラ カーブ部(テーパローラ):内側径φ42.7溝付/直線部(ストレートローラ):φ31.8溝付
ベルト ウレタン丸ベルト
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • ドライブシャフトは内R側のみですのでご注意ください。

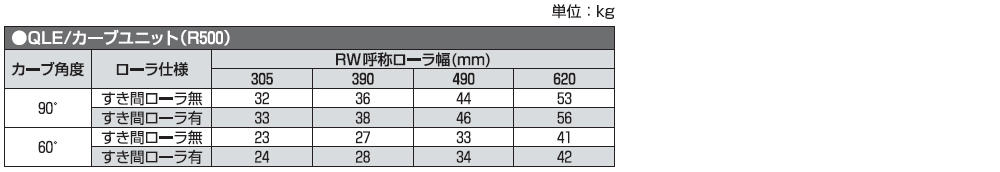

本体質量表

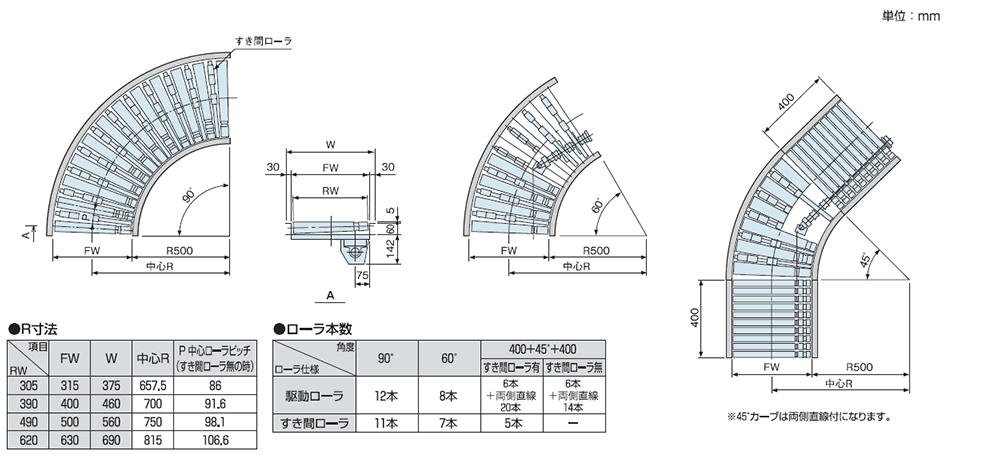

寸法図

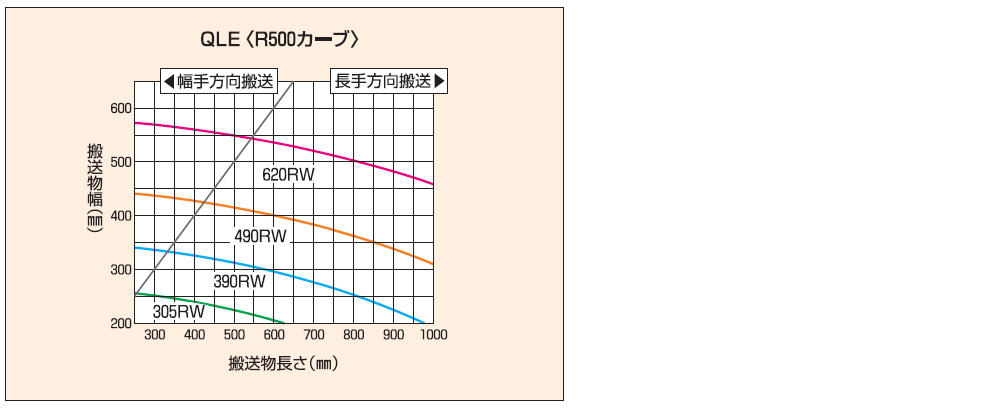

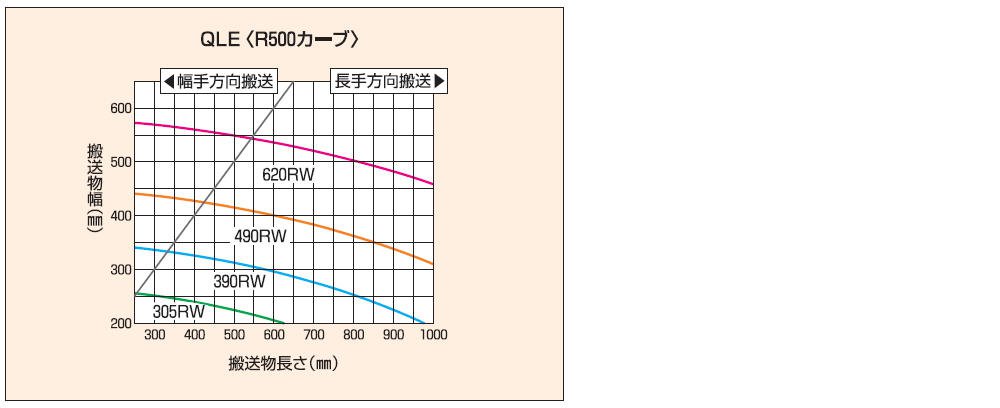

搬送物制限の目安
