ベルト駆動ローラコンベヤ

QHS

QHS

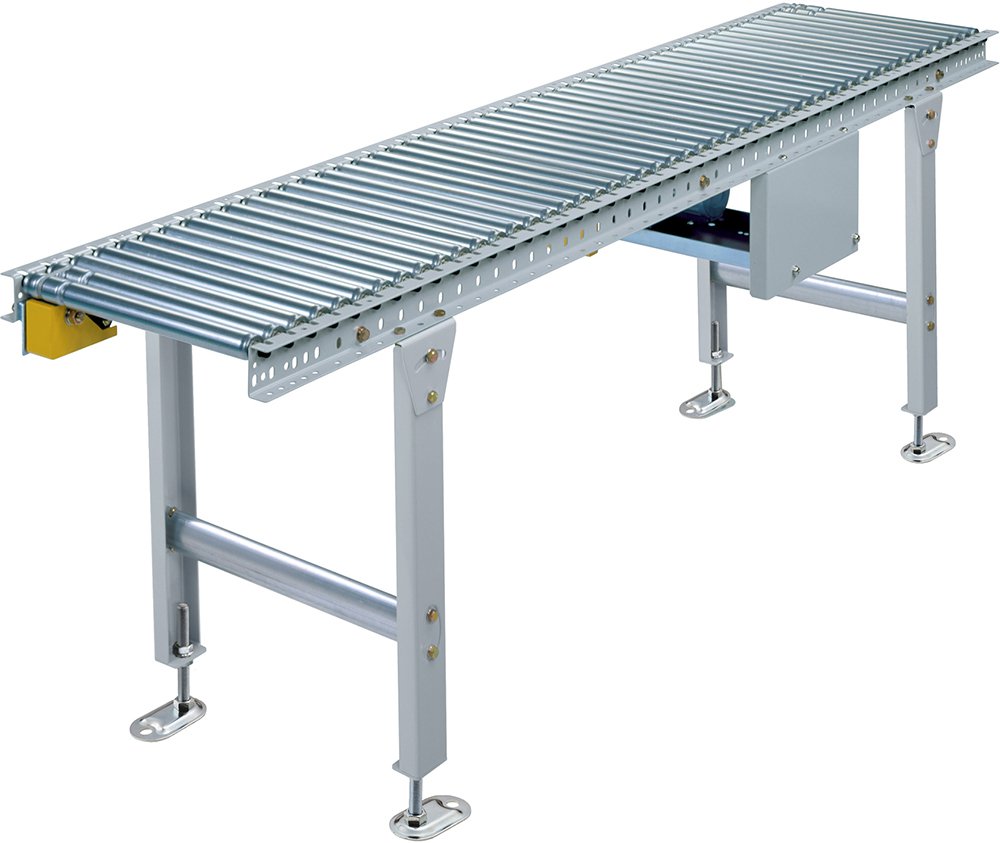

ベルト駆動ローラコンベヤ

30mm幅の平ベルトを使ってローラを駆動する短機長タイプ。


  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 QHS
RW呼称ローラ幅(mm) 305 390 490 620
FWフレーム内幅(mm) 315 400 500 630
W フレーム外幅(mm) 375 460 560 690
ローラピッチ(mm) 40、80
L機長(mm) ※1 40P…800≦L≦3,000(正転搬送) 800≦L≦2,000(正逆搬送)
80P…800≦L≦6,000(正転搬送) 800≦L≦4,000(正逆搬送)
最低機高(mm) 350
フレーム(mm) [ 60×30×t2.3
キャリヤローラ φ31.8
ベルト 30mm幅平ベルト
速度(50/60Hz) ※2 15/18 20/24 30/36 m/min
モータ出力 0.2kW  90W
電源 AC200V(三相)
  1. 搬送物質量により最大機長が異なりますのでご相談ください。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

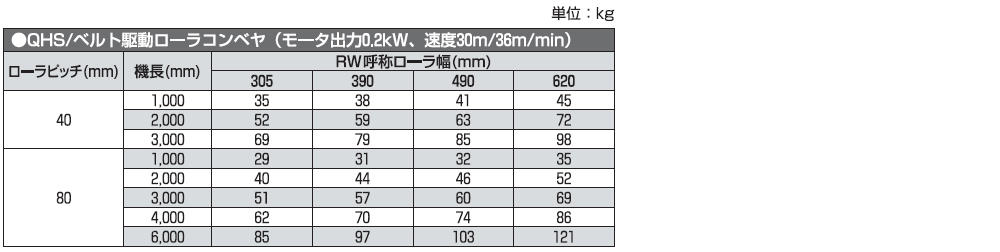

本体質量表

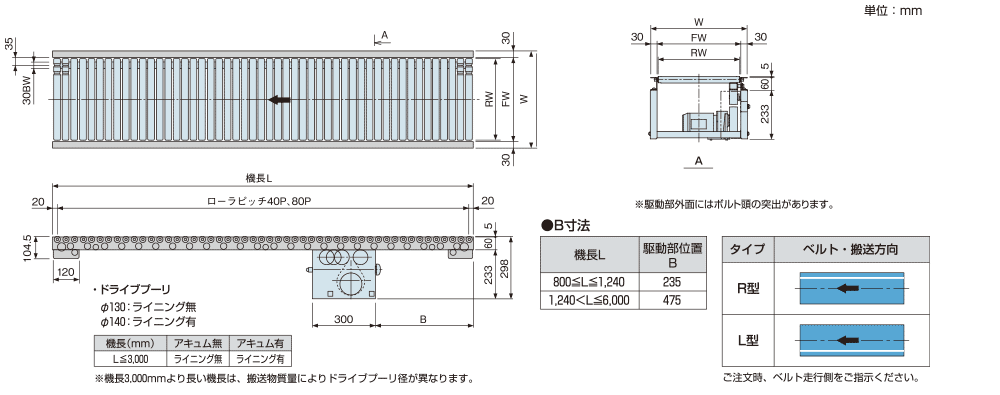

寸法図
