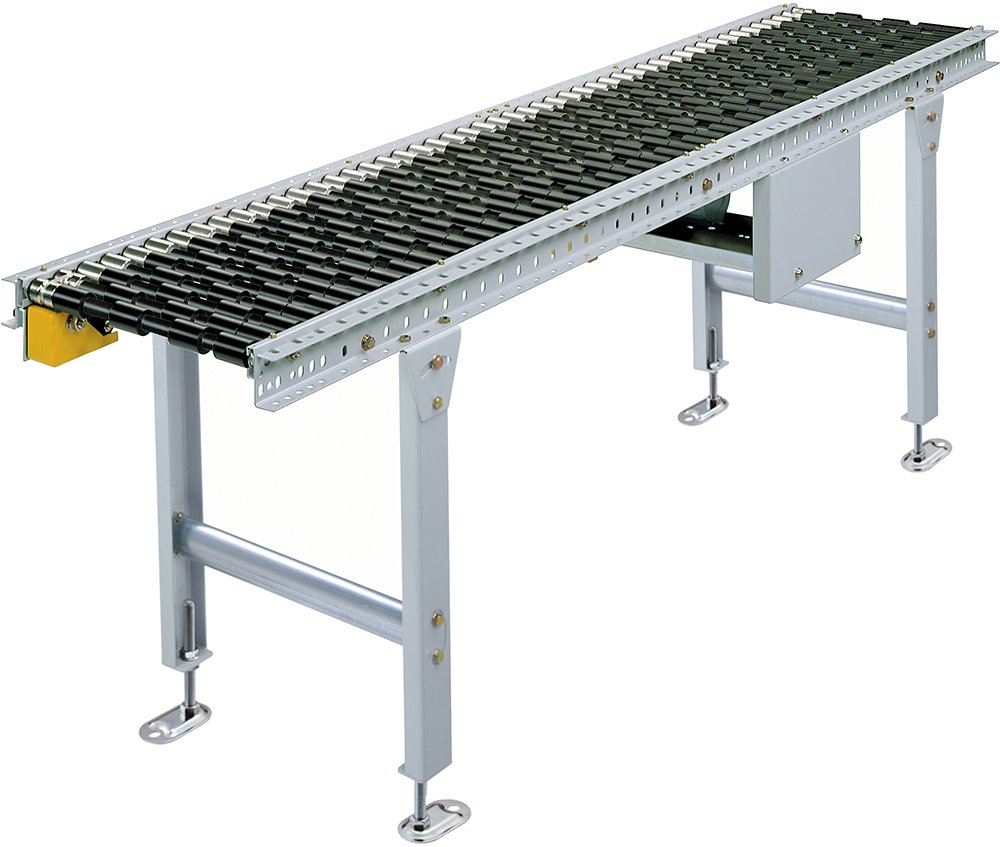

ユニコンJrQHA
ベルト駆動アキュムローラコンベヤ
スリップローラを組み込んだベルト駆動ローラコンベヤです。アキュム搬送に最適です。
各種アイコンについて
仕様
※色文字 は準標準です。
| 機種 | QHA | |||
|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 |
| RW1有効ローラ幅（mm） | 235 | 320 | 420 | 550 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 |
| W フレーム外幅（mm） | 375 | 460 | 560 | 690 |
| ローラピッチ（mm） | 40、80 | |||
| L機長（mm） ※1 | 40P…800≦L≦4,000、80P…800≦L≦6,000 | |||
| 最低機高（mm） | 350 | |||
| フレーム（mm） | ［ 60×30×t2.3 | |||
| キャリヤローラ | φ32（樹脂製スリップローラ） | |||
| ベルト | 30mm幅平ベルト | |||
| 速度（50/60Hz） ※2 | 15/18 20/24 30/36 m/min | |||
| モータ出力 | 0.2kW | |||
| 電源 | AC200V（三相） | |||
- 搬送物質量により最大機長が異なりますのでご相談ください。
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

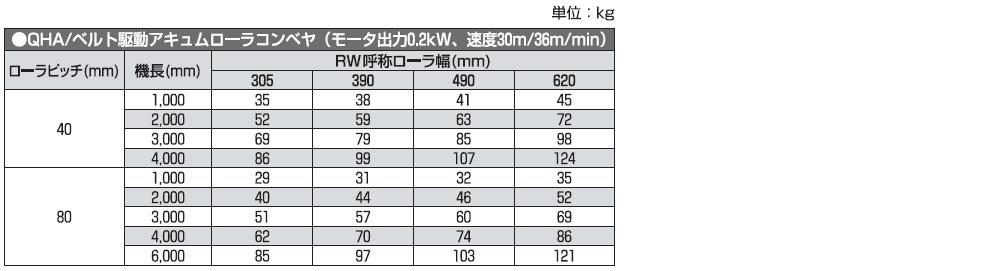

本体質量表

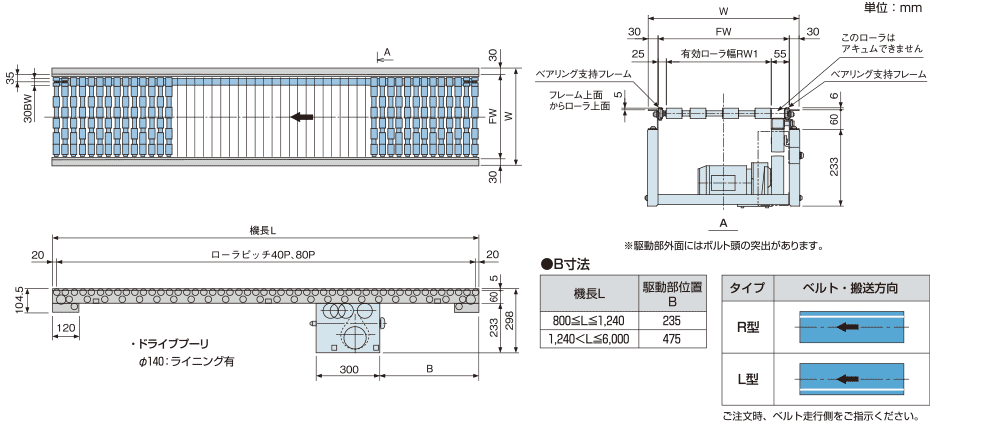

寸法図
注）ベアリング支持フレームがありますので、有効ローラ幅にご注意ください。
