ベルトコンベヤ

QBL

QBL

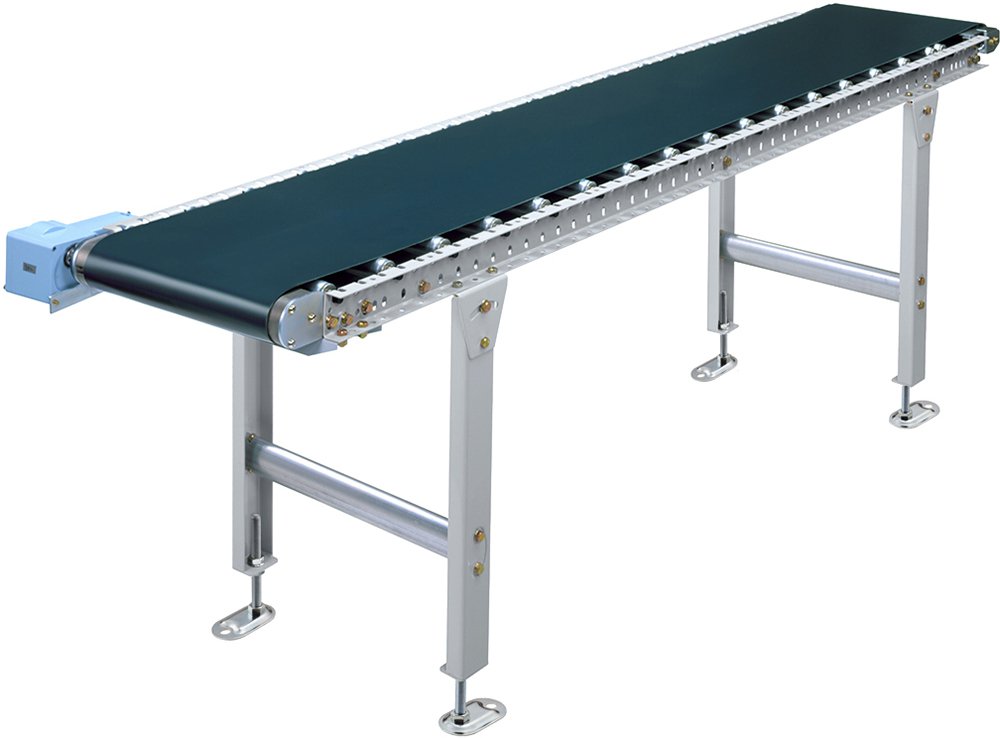

水平ベルトコンベヤ キャリヤローラタイプ

確実な水平搬送に。

ケースはもちろん、袋ものや不定形品等様々な搬送物が確実に運べます。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

機種 QBL(キャリヤローラタイプ)
BW呼称ベルト幅(mm) 265 350 450 580
FWフレーム内幅(mm) 315 400 500 630
Wフレーム外幅(mm) 375 460 560 690
キャリヤローラピッチ(mm) 80
L機長(mm) 680≦L≦10,200
最低機高(mm) 130
フレーム(mm) [ 60×30×t2.3
ベルト 樹脂製ベルト(1プライ) ベルト接続はエンドレス
速度(50/60Hz) ※1 15/18 20/24 30/36 m/min
モータ出力 90W
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • ライン構成時、エンドテークアップにより機長が多少長くなっても差し支えのない場合にご選定ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

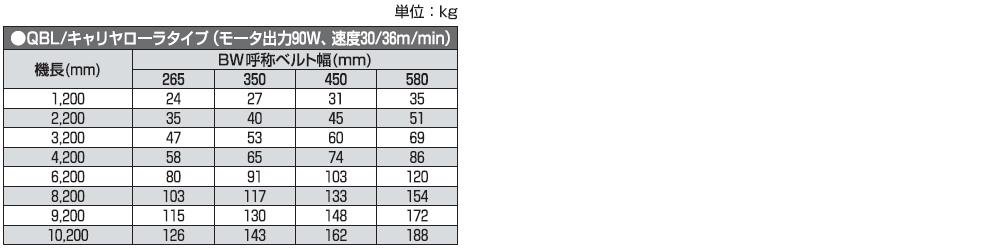

本体質量表

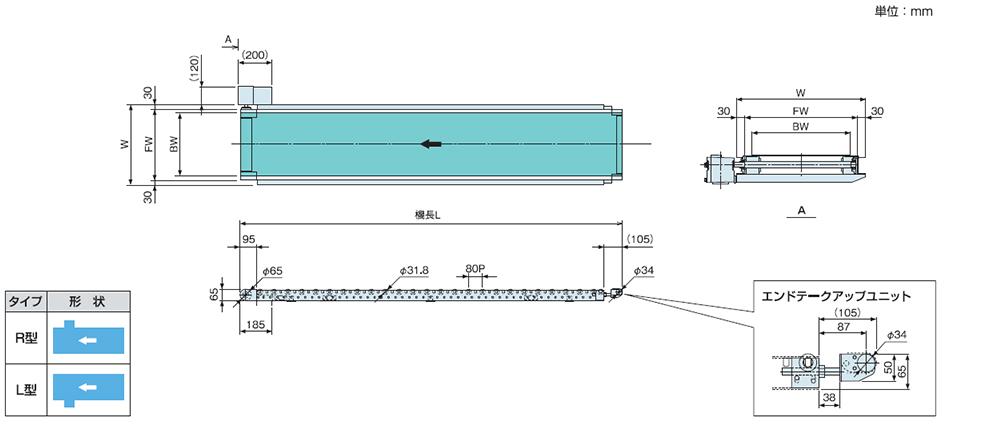

寸法図
