ベルトコンベヤ

QBK

QBK

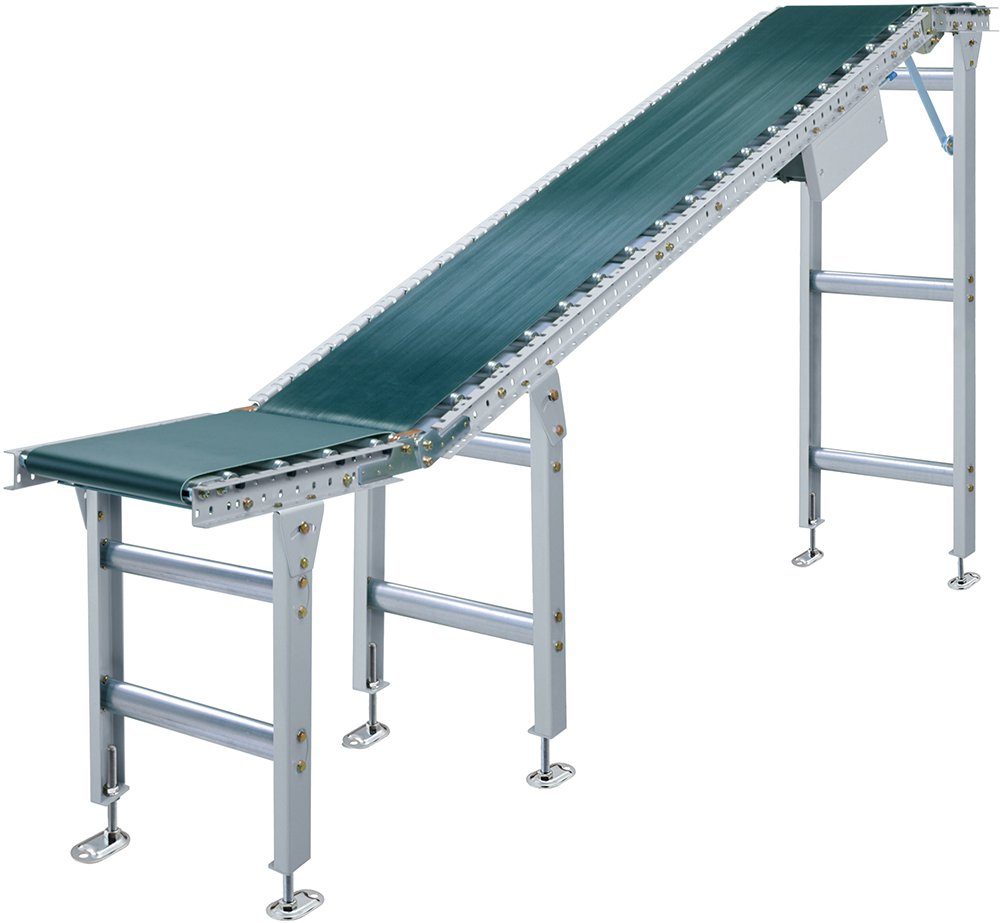

傾斜ベルトコンベヤ

スリップしにくいタテ溝ベルトを装備し、最大傾斜角度30°まで対応します。

  • 搬送能力目安・25kg/m
  • スチールフレーム高さ・60mm
  • ローラ径φ31.8
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 QBK
駆動方式 センタドライブ
BW呼称ベルト幅(mm) 265 350 450 580
FWフレーム内幅(mm) 315 400 500 630
Wフレーム外幅(mm) 375 460 560 690
キャリヤローラピッチ(mm) 120、 80
機長(mm) 1,900~8,000(上部フィーダ部+傾斜部+下部フィーダ部)
最低機高(mm) 230
フレーム(mm) [ 60×30×t2.3
ベルト 傾斜部:タテ溝樹脂製ベルト(2プライ)
下部フィーダ部:樹脂製ベルト(1プライ) ベルト接続はエンドレス
速度(50/60Hz) ※1 15/18 20/24 30/36 m/min
モータ出力 ブレーキ付:90W
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • 傾斜角度20゚以上でご使用の場合はご相談ください。

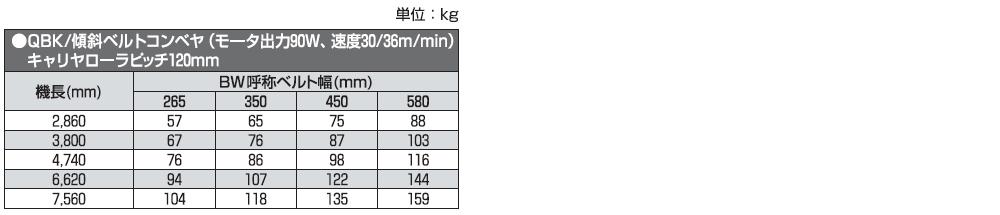

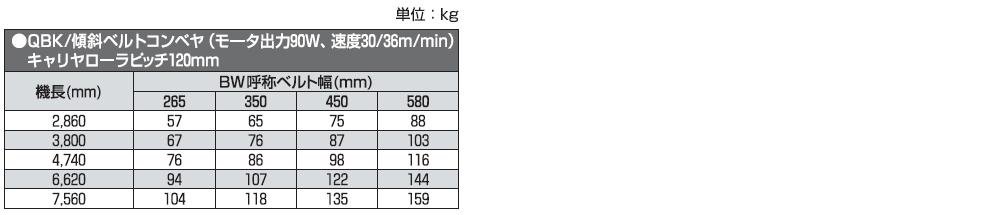

本体質量表

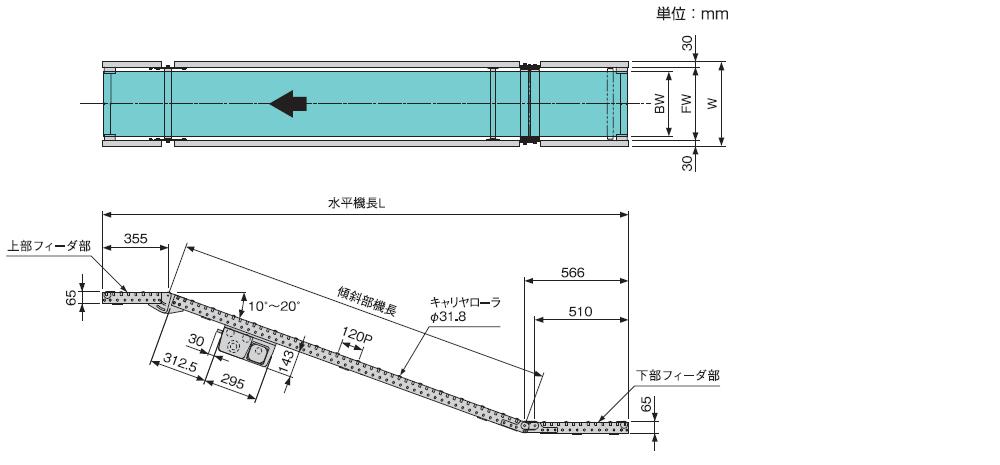

寸法図
