ユニコンJr　機能・共通仕様・用途例

① 優れたコストパフォーマンス

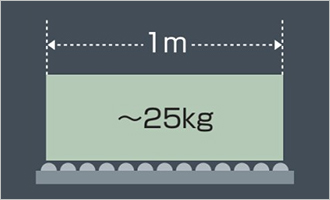

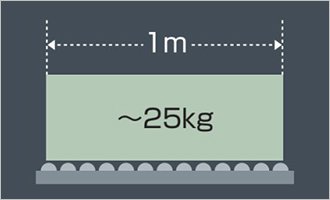

構造の簡素化や部品の共通化によりローコスト化を実現。軽量物の搬送（MAX.25kg/m）に最適な機能を徹底追求しました。

② 短納期・短工期

標準化・ユニット化により短納期化を実現。さらに機電一体化のため現場での据付時間も大幅に短縮します。

③ 省エネ構造

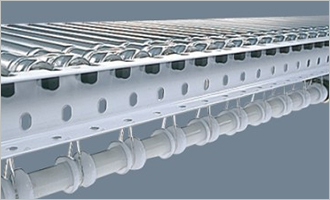

ドライブシャフトと丸ベルトの駆動メカニズムにより、1台のモータでロングラインを運転。省エネ性能に優れています。

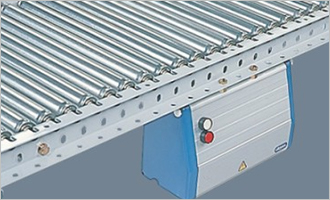

④ 機電一体化

「ユニコンV」の分散制御方式＜Uni-net＞を採用。コンベヤとの一体化が実現され、システム構築が容易です。

⑤ メンテナンスが簡単

各機種ともシンプル構造のためメンテナンスが簡単です。

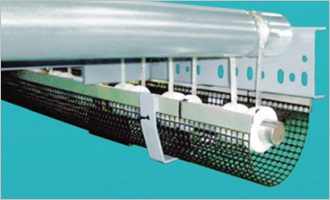

⑥ 安全対策

ラインドライブタイプにはドライブシャフトを覆う保護カバーが標準装備されています。

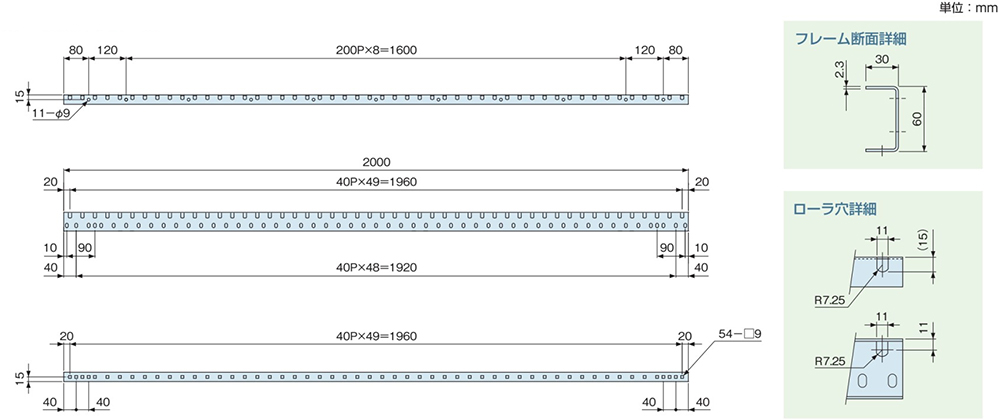

標準フレーム図面

40P・2000Lフレーム

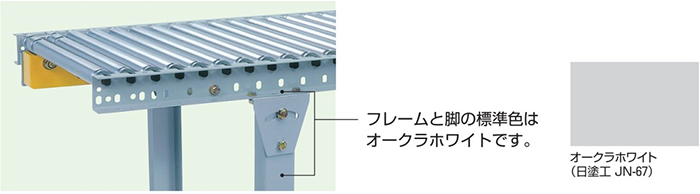

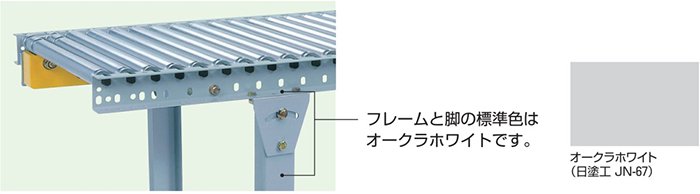

塗装色

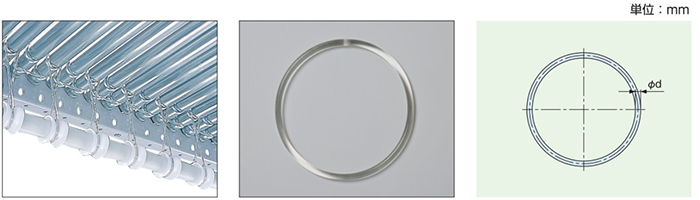

駆動用丸ベルト・連動用丸ベルト

駆動用丸ベルト

φd	切断長さ	使用箇所	対象機種
4	333	駆動用丸ベルト	QL
4	152	連動用丸ベルト
4	155	連動用丸ベルト	QHS、QHA
5.5	348	駆動用丸ベルト	QLE（R500）
5	240	連動用丸ベルト
