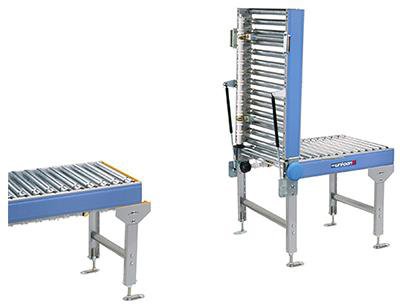

ユニコンⅤVLG（はねあげユニット）
ラインドライブコンベヤ
ラインの途中で通路を確保する場合のユニットです。
各種アイコンについて
仕様
※色文字 は準標準です。
| 機種 | VLG（はねあげユニット） | ||||
|---|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 | 690 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 |
| Wフレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 75 | ||||
| L はねあげ機長（mm） | 750≦L≦1,200 | 750≦L≦1,050 | |||
| 最低機高（mm） | 250 | ||||
| フレーム（mm） |  130×30×11.5×t2.3 |
||||
| キャリヤローラ | φ48.6 溝付 | ||||
| ベルト | ウレタン丸ベルト | ||||
| はねあげ方式 | ガススプリング式 | ||||
- 標準仕様以外のものも製作いたしますのでご相談ください。

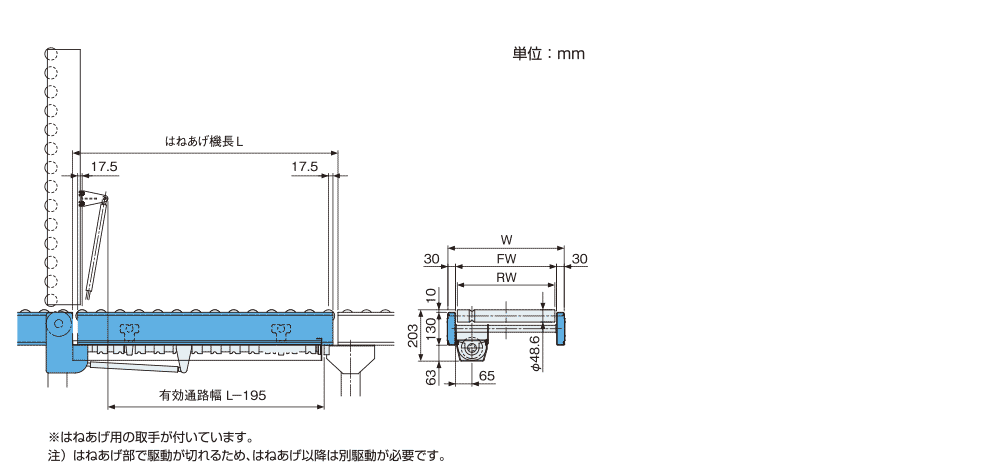

寸法図
