ベルト駆動ローラコンベヤ

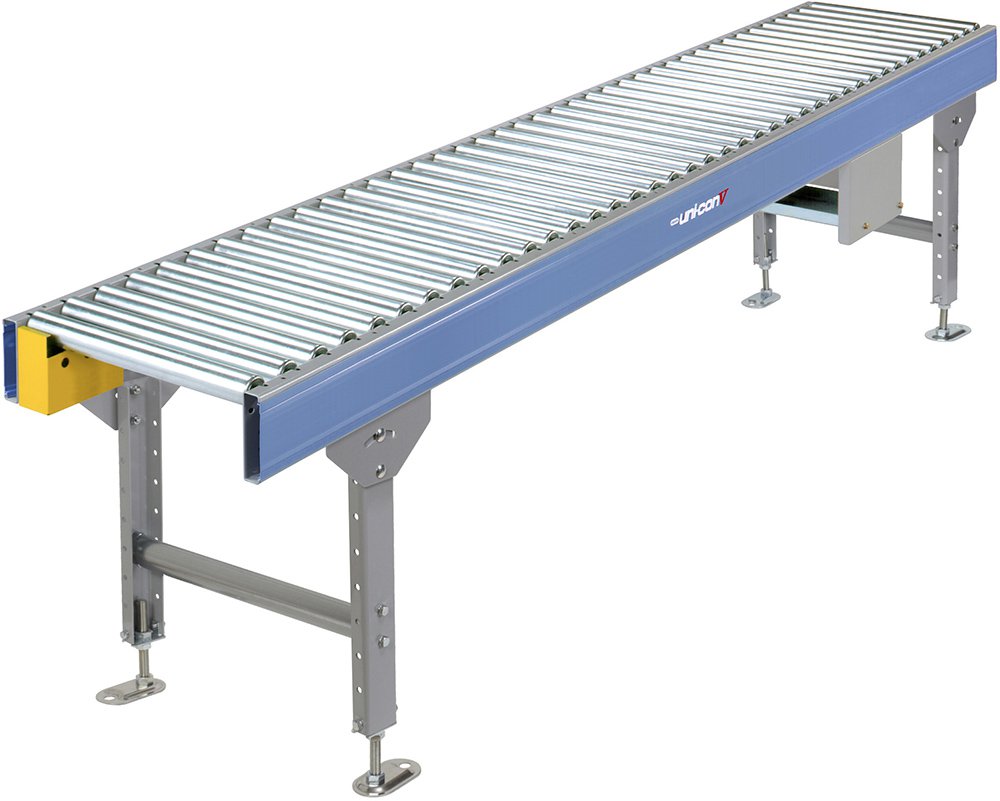

VHS(短機長タイプ)

VHS(短機長タイプ)

ベルト駆動ローラコンベヤ

30mm幅の平ベルトを使ってローラを駆動する機長6mまでの短機長タイプ。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VHS(ベルト駆動ローラコンベヤ 短機長タイプ)
RW呼称ローラ幅(mm) 305 390 490 620 690 790 890 990
FWフレーム内幅(mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅(mm) 375 460 560 690 760 860 960 1,060
ローラピッチ(mm) 100、75、 50(キャリヤローラはφ42.7)
L機長(mm) 100P・50P…700≦L≦6,000、75P…750≦L≦6,000)
最低機高(mm) 350
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ φ48.6
ベルト 30mm幅平ベルト
速度(50/60Hz) ※1 0.2kW:15/18 20/24 30/36 m/min / 0.4kW:20/24 30/36 m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

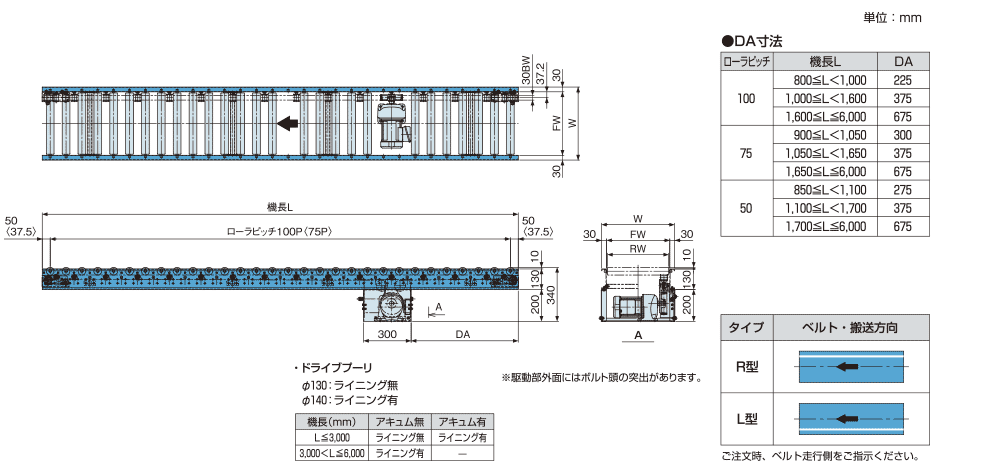

寸法図

注)〈 〉内寸法はローラピッチ75P時の寸法です。
