ベルト駆動ローラコンベヤ

VHL(長機長タイプ)

VHL(長機長タイプ)

ベルト駆動ローラコンベヤ

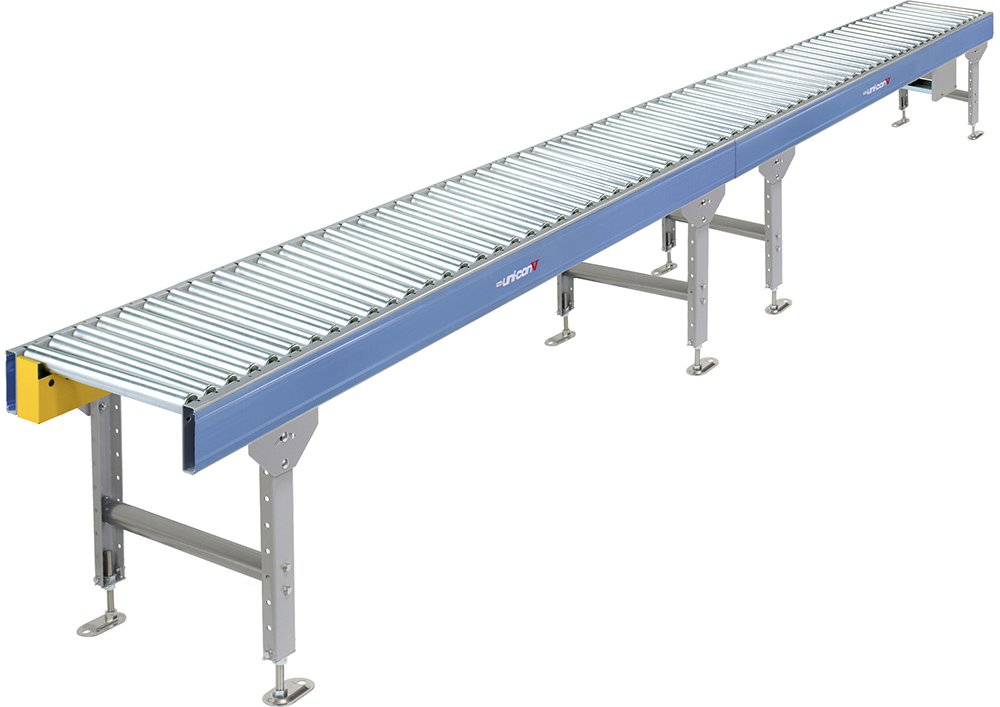

30mm幅の平ベルトを使って機長12mまで搬送可能な長機長タイプ。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VHL(ベルト駆動ローラコンベヤ 長機長タイプ)
RW呼称ローラ幅(mm) 305 ※1 390 490 620 690 790 890 990
FWフレーム内幅(mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅(mm) 375 460 560 690 760 860 960 1,060
ローラピッチ(mm) 100、75
L機長(mm) 6,000≦L≦12,000
最低機高(mm) 350
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ φ48.6
ベルト 30mm幅平ベルト
速度(50/60Hz) ※2 0.2kW:15/18 20/24m/min / 0.4kW:30/36 m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 305RW仕様時はモータ出力0.4kWは適用できません。また、モータ出力との組み合わせで
    適用できない場合がありますので、詳細は弊社営業部までお問い合せください。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

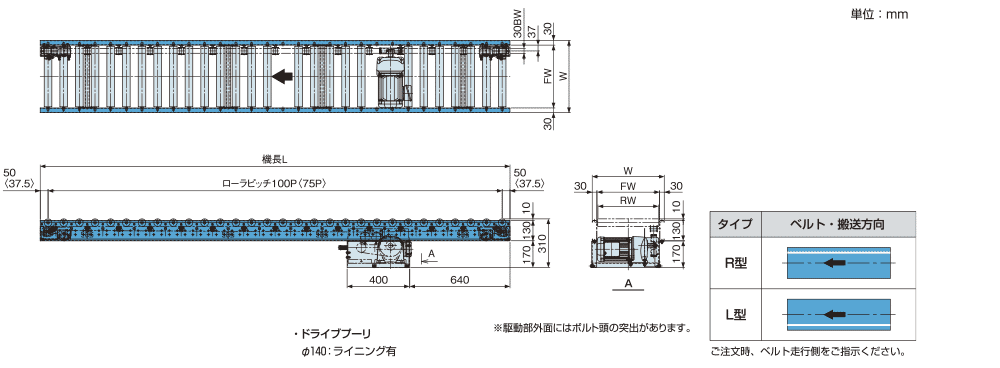

寸法図


注)〈 〉内寸法はローラピッチ75P時の寸法です。
