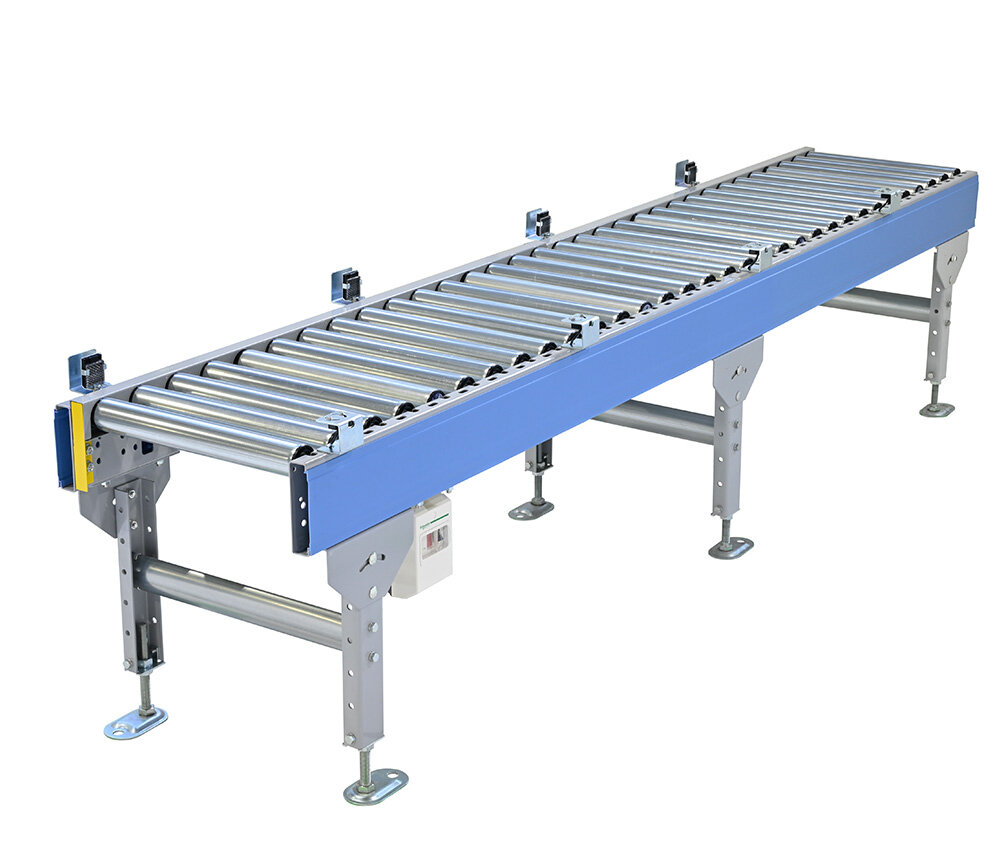

ユニコンⅤVESS（スチール製ローラタイプ）
ゼロプレッシャ アキュムコンベヤ（重荷重用）
完全ゼロプレッシャで一時溜め置きも確実に行えるコンベヤ。ゾーンごとにアキュムし、ピッチ払い出しする制御機能を内蔵。食品用コンテナ搬送に最適。
各種アイコンについて
仕様
※色文字 は準標準です。
| 機種 | VESS（ゼロプレッシャ アキュムコンベヤ スチール製ローラタイプ） | ||||||
|---|---|---|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 390 | 490 | 620 | 690 | 790 | 890 | 990 |
| RW1有効ローラ幅（mm） | 367 | 467 | 597 | 667 | 767 | 867 | 967 |
| FWフレーム内幅（mm） | 400 | 500 | 630 | 700 | 800 | 900 | 1000 |
| Wフレーム外幅（mm） | 460 | 560 | 690 | 760 | 860 | 960 | 1030 |
| ローラピッチ（mm） | 75 | ||||||
| ゾーンピッチ[連動長さ]（mm） | 450、600、750 | ||||||
| L機長（mm） | <ゾーンピッチ：450 ローラピッチ：75> 900≦L≦12,600 <ゾーンピッチ：600 ローラピッチ：75> 1,200≦L≦15,000 <ゾーンピッチ：750 ローラピッチ：75> 1,500≦L≦15,000 ※コンベヤフレーム長さ：MAX.3,000 フレーム数：MAX.5フレーム ゾーン数：MAX.28ゾーン |
||||||
| 最低機高（mm） | 400（電源スイッチ別置時：190） | ||||||
| フレーム（mm） |  130×30×11.5×t2.3 |
||||||
| キャリヤローラ | リブドプーリ付連動ローラ(スチール製)φ48.6 | ||||||
| ベルト | リブドベルト | ||||||
| 標準速度 | 2.0 3.2 4.7 6.3 7.9 9.5 11.0 12.6 14.2 m/min ※コンベヤ駆動部の制御基板にあるロータリースイッチで9通りの速度が選択可能。 （制御基板は各ゾーン取付のため、速度変更時はゾーンごとに設定が必要です。） |
||||||
| 制御仕様 | ゾーンアキュム・ピッチ払い出し制御 | ||||||
| モータ出力 | DCブラシレスモータ 40W（DC24V）/ゾーン | ||||||
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） ※電源コード3m（プラグ付） |
||||||
| オプション | 非常停止スイッチ | ||||||
- ①速度や搬送条件により停止精度が異なります。詳細は弊社営業部までお問い合せください。
②電源スイッチは最下流のみ取付けとなります。
駆動はリブドベルト連動でパワフルな搬送。搬送質量は1ゾーン最大80kg。

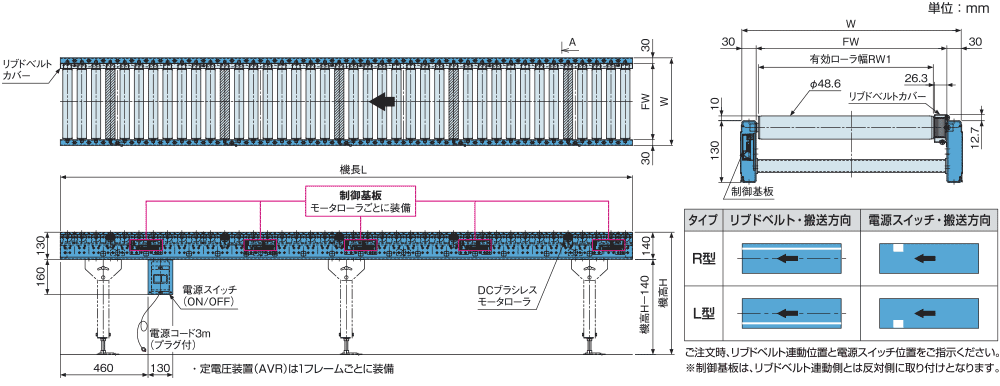

寸法図

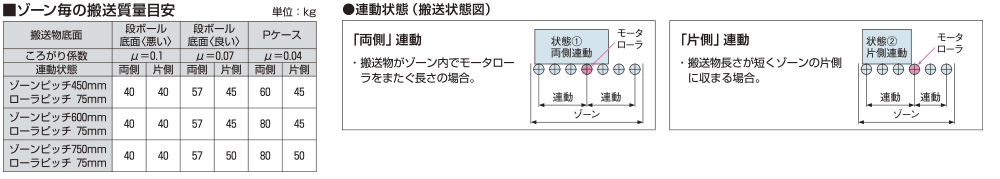

ゾーン毎の搬送質量目安

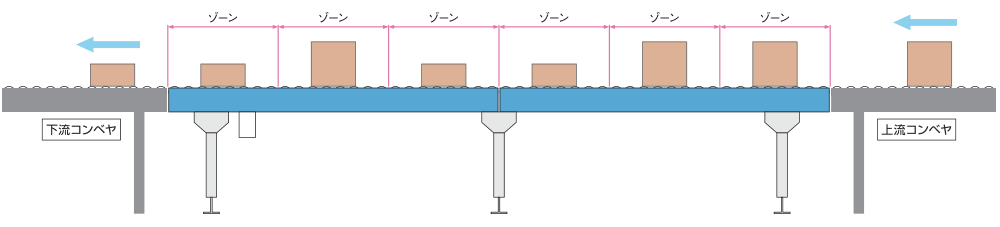

ゼロプレッシャアキュム/ピッチ払い出し
搬送物はゾーン単位で溜め置きされるため、前方搬送物との間隔を空けたゼロプレッシャアキュムを実現。
払い出し信号が出されると、先頭の搬送物から間隔を保った状態で順次払い出されます。

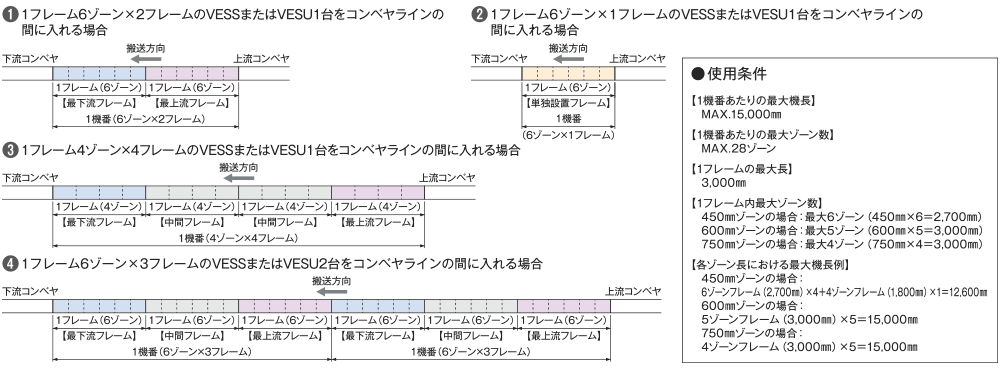

レイアウト例
