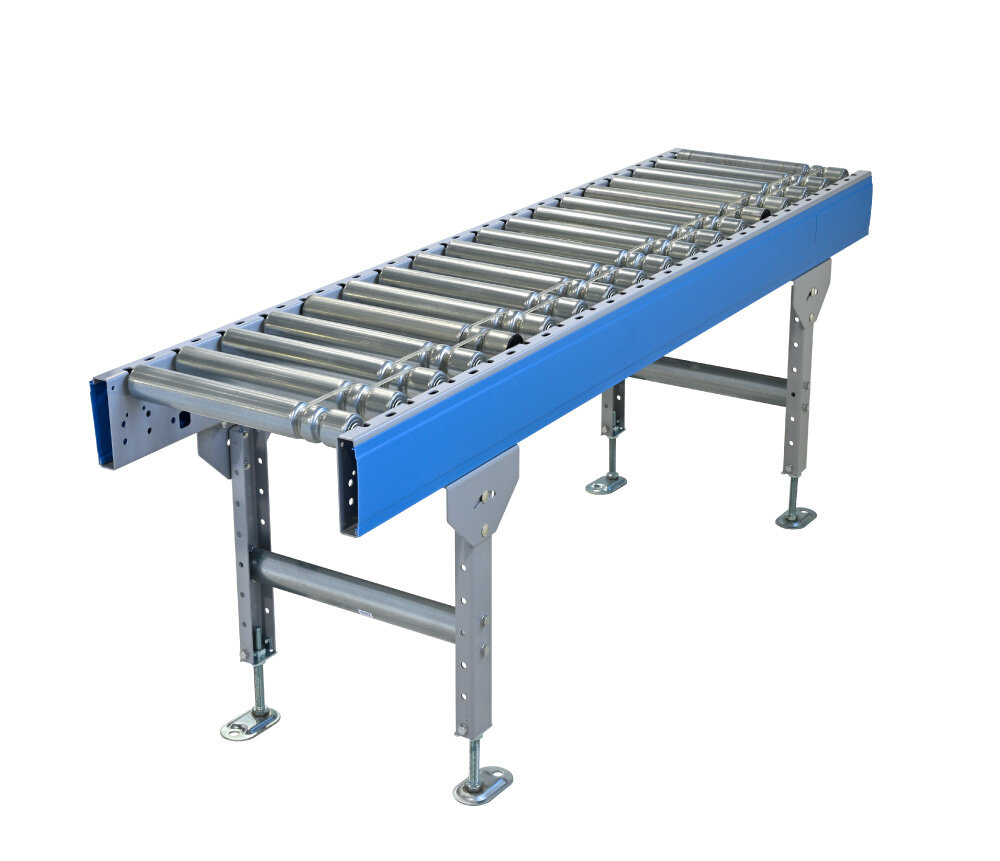

ユニコンⅤVEMN
丸ベルト連動DCモータローラコンベヤ
DCブラシレスモータローラ×丸ベルト連動のシンプル構造で高効率搬送。
各種アイコンについて
仕様
| 機種 | VEMN（丸ベルト連動DCモータローラコンベヤ） | |||
|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 390 | 490 | 620 | 690 |
| FWフレーム内幅（mm） | 400 | 500 | 630 | 700 |
| Wフレーム外幅（mm） | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 75、100 | |||
| ゾーンピッチ[連動長さ]（mm） | 450、600、750、900 | |||
| L機長（mm） | <ゾーンピッチ：450 ローラピッチ：75> 450≦L≦2,700 <ゾーンピッチ：600 ローラピッチ：75> 600≦L≦3,000 <ゾーンピッチ：600 ローラピッチ：100> 600≦L≦3,000 <ゾーンピッチ：750 ローラピッチ：75> 750≦L≦3,000 <ゾーンピッチ：900 ローラピッチ：75> 900≦L≦2,700 <ゾーンピッチ：900 ローラピッチ：100> 900≦L≦2,700 |
|||
| 最低機高（mm） | 190 | |||
| フレーム（mm） |  130×30×11.5×t2.3 |
|||
| キャリヤローラ | φ48.6 溝付 | |||
| ベルト | ウレタン丸ベルト | |||
| 標準速度 | 4.8m/minから48.5m/minの間で速度選択式 速度表参照 ※コンベヤ駆動部の制御基板にあるDIPスイッチで32通りの速度が選択可能。 （制御基板は各ゾーン取付のため、速度変更時はゾーンごとに設定が必要です。） |
|||
| 入力電源 | DC24V（DCブラシレスモータローラ） | |||
| 基盤入出力 | 入力：Run-A、Run-B、逆転 出力：Error | |||
- ①作業用のコンベヤとして使用する際は十分注意してください。作業者が搬送面（ローラ）付近に
身体の一部（手・指等）を近づけるような環境は安全対策が必要ですので、弊社営業部までご相談ください。
②速度や搬送物条件により停止精度が異なります。詳細は弊社営業部までお問い合せください。

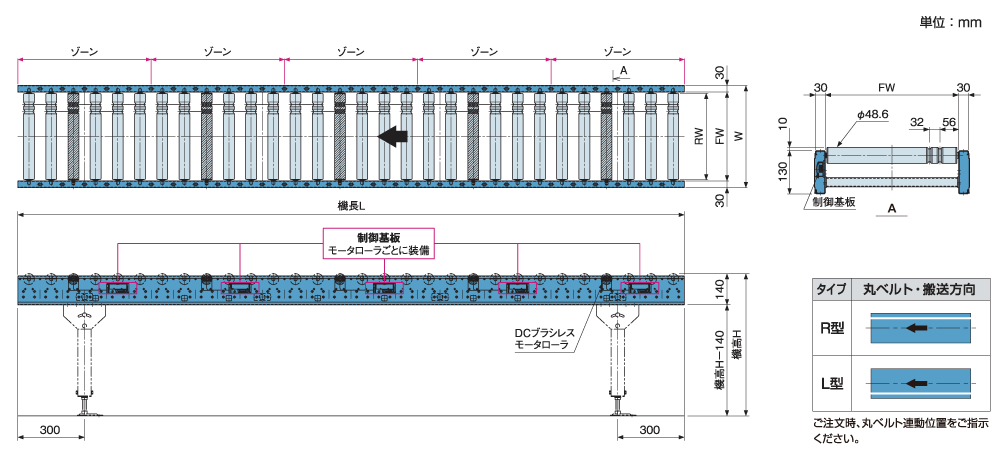

寸法図

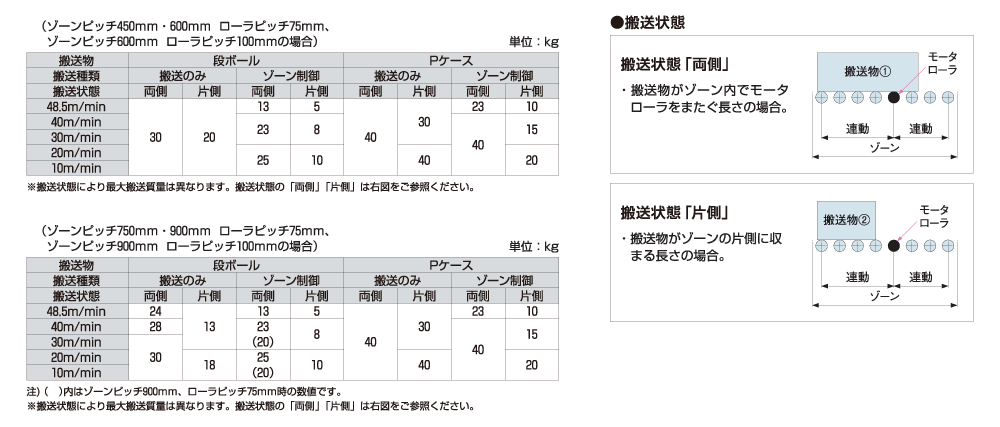

ゾーン毎の搬送質量目安

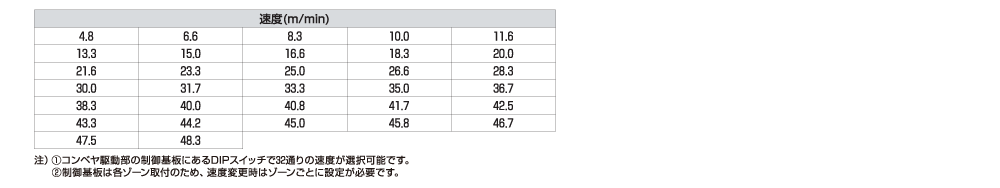

速度表

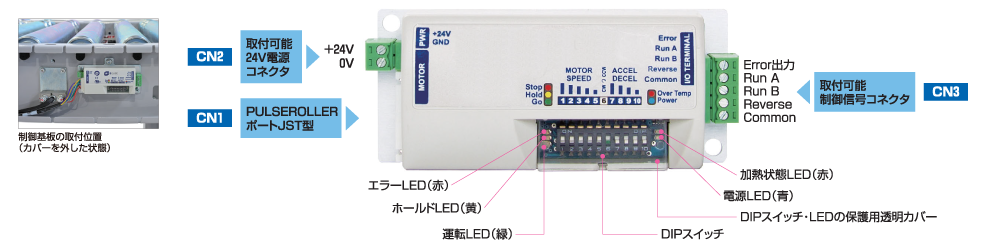

制御基板
