ユニコンⅤVECN（R900カーブ）
VEEN（R500カーブ）

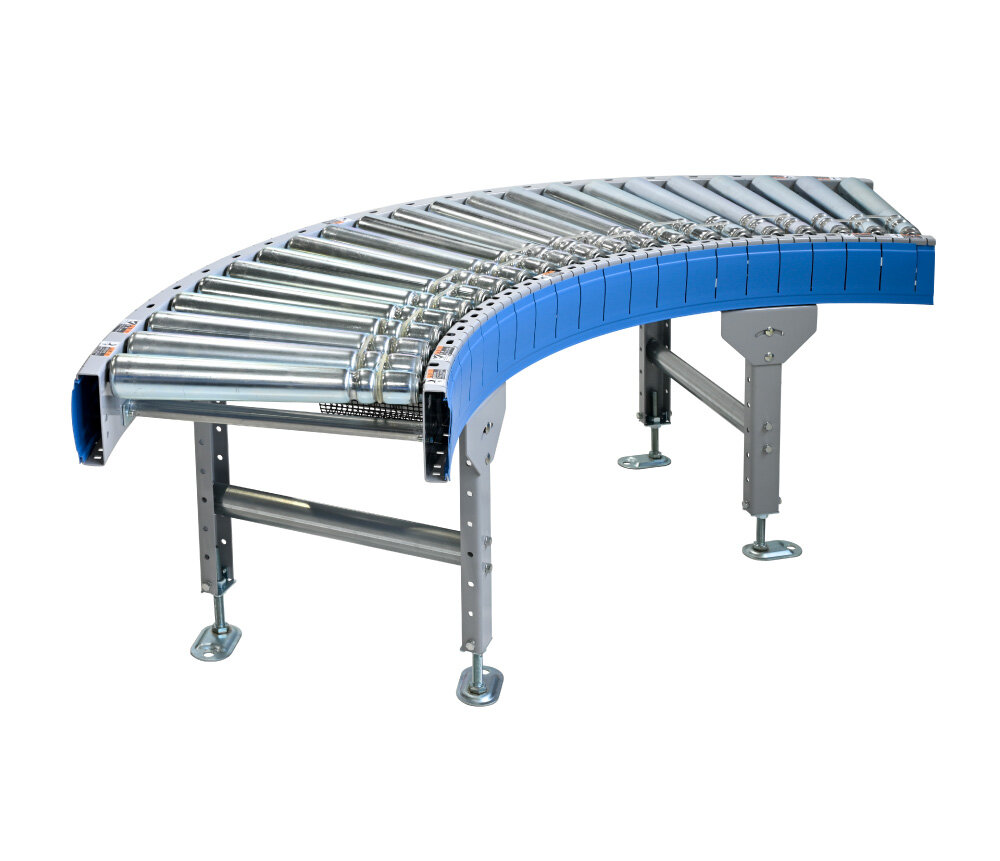

丸ベルト連動DCモータローラコンベヤ
DCブラシレスモータローラ×丸ベルト連動のシンプル構造で高効率搬送。
各種アイコンについて
仕様
| 機種 | VECN（丸ベルト連動DCモータローラコンベヤ R900 カーブ） VEEN（丸ベルト連動DCモータローラコンベヤ R500 カーブ） |
||||
|---|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 390 | 490 | 620 | 690 | |
| FWフレーム内幅（mm） | 400 | 500 | 630 | 700 | |
| Wフレーム外幅（mm） | 460 | 560 | 690 | 760 | |
| ローラピッチ（mm） | 75、100相当 ※690RWは75相当のみ適用します。 | ||||
| カーブ角度ゾーン数 | 90° | VECN：〈ローラピッチ75ｍｍ相当〉4ゾーン、〈ローラピッチ100ｍｍ相当〉3ゾーン VEEN：2ゾーン | |||
| 60° | VECN：〈ローラピッチ75ｍｍ相当〉2ゾーン、〈ローラピッチ100ｍｍ相当〉2ゾーン VEEN：2ゾーン | ||||
| 45° | VECN：〈ローラピッチ75ｍｍ相当〉2ゾーン、〈ローラピッチ100ｍｍ相当〉2ゾーン VEEN：1ゾーン | ||||
| 30° | VECN：〈ローラピッチ75ｍｍ相当〉1ゾーン | ||||
| 最低機高（mm） | 190 | ||||
| フレーム（mm） |  130×30×11.5×t2.3 |
||||
| キャリヤローラ | 内側径φ42.7 溝付 | ||||
| ベルト | ウレタン丸ベルト | ||||
| 標準速度 | 4.8m/minから48.5m/minの間で速度選択式 速度表参照 ※コンベヤ駆動部の制御基板にあるDIPスイッチで32通りの速度が選択可能。 （制御基板は各ゾーン取付のため、速度変更時はゾーンごとに設定が必要です。） |
||||
| 入力電源 | DC24V（DCブラシレスモータローラ） | ||||
| 基盤入出力 | 入力：Run-A、Run-B、逆転 出力：Error | ||||
- ①作業用のコンベヤとして使用する際は十分注意してください。作業者が搬送面（ローラ）付近に
身体の一部（手・指等）を近づけるような環境は安全対策が必要ですので、弊社営業部までご相談ください。
②速度や搬送物条件により停止精度が異なります。詳細は弊社営業部までお問い合せください。

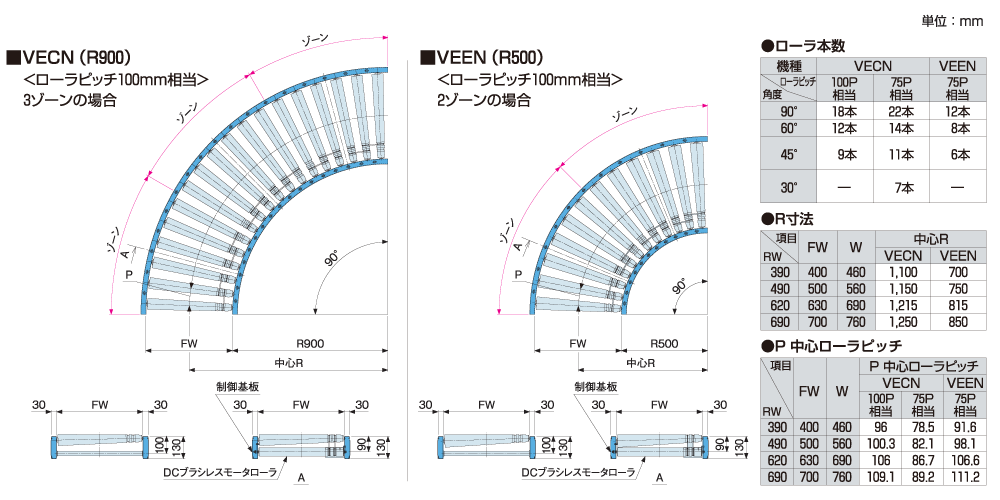

寸法図

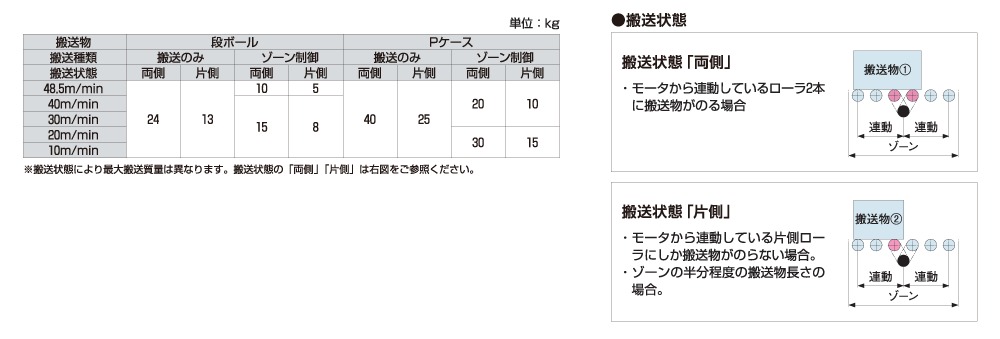

ゾーン毎の搬送質量目安

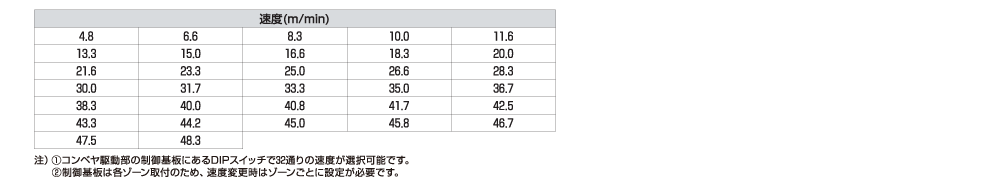

速度表

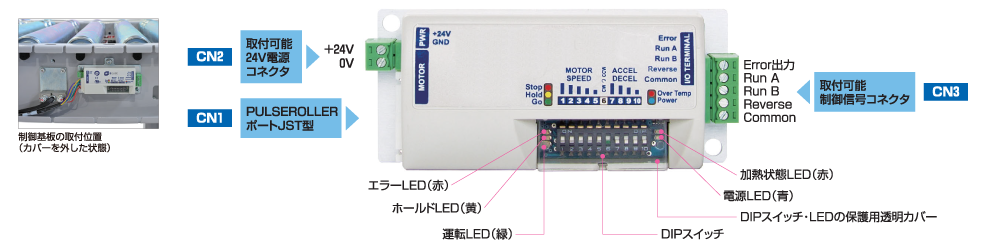

制御基板
