ベルトコンベヤ

VBL

VBL

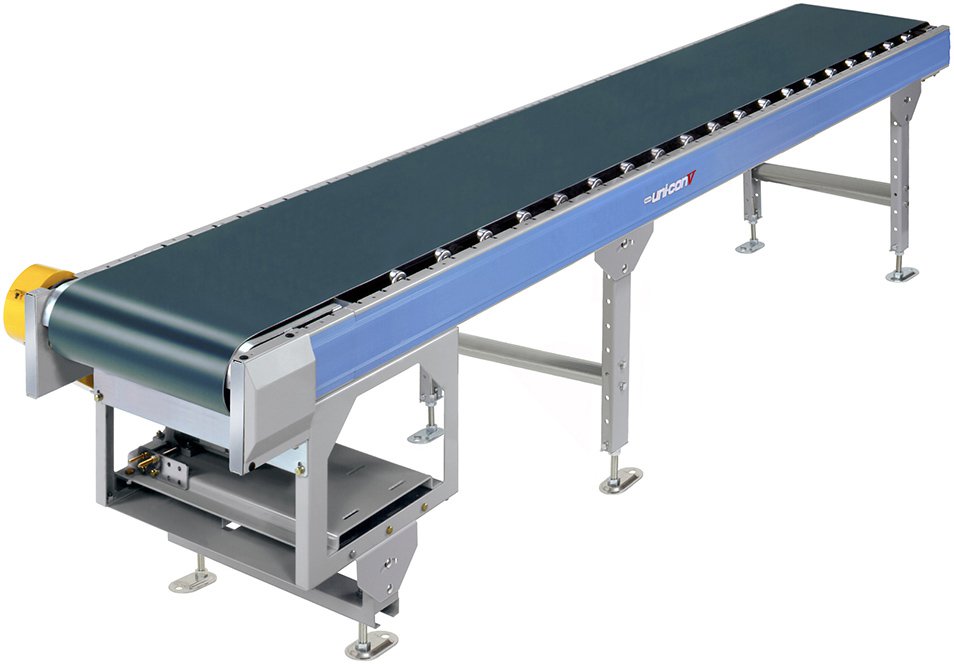

水平ベルトコンベヤ

ケースはもちろん、袋ものや不定形品など様々な製品を確実に運ぶことができます。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • CADダウンロード

各種アイコンについて

仕様(①ヘッドドライブ モータ中空軸)

※色文字 は準標準です。

機種 VBL(ヘッドドライブ モータ中空軸)
BW呼称ベルト幅 (mm) 265 350 450 580 650 750 850 950
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
キャリヤローラピッチ (mm) 150
L機長(mm) テールテークアップ:750≦L≦3,525
センタテークアップ:1,050≦L≦15,450
最低機高(mm) テールテークアップ:250
センタテークアップ:280
フレーム(mm) 130×30×11.5×t2.3
ベルト ※1 樹脂製ベルト(2プライ) ベルト接続は特殊レーシング
速度(50/60Hz) ※2 0.2kW:16/20 20/24 27/33m/min
0.4kW:16/19 20/24 27/33m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 条件によりエンドレス仕様になります。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

仕様(②駆動部ヘッド・駆動部センタ モータ中空軸)

※色文字 は準標準です。

型式 VBL(駆動部ヘッド・駆動部センタ モータ中空軸)
BW呼称ベルト幅 (mm) 265 350 450 580 650 750 850 950
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
キャリヤローラピッチ (mm) 150
L機長(mm) 駆動部ヘッド:1,050≦L≦27,300
駆動部センタ:1,200≦L≦27,300
最低機高(mm) 440
フレーム(mm) 130×30×11.5×t2.3
ベルト ※1 樹脂製ベルト(2プライ) ベルト接続は特殊レーシング
速度(50/60Hz) ※2 0.2kW :16/19 m/min
0.4kW :16/19 21/26 32/38 m/min
0.75kW:16/19 22/26 32/39 m/min
1.5kW :22/26 32/39 m/min
モータ出力 ※3 0.2kW 0.4kW 0.75kW 1.5kW
電源 AC200V(三相)
  1. 条件によりエンドレス仕様になります。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  3. モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

仕様(③ヘッドドライブ モータ定置式)

※色文字 は準標準です。

型式 VBL(ヘッドドライブ モータ定置式)
BW呼称ベルト幅 (mm) 265 350 450 580 650 750 850 950
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
キャリヤローラピッチ (mm) 150
L機長(mm) 1,200≦L≦3,525
最低機高(mm) 520
フレーム(mm) 130×30×11.5×t2.3
ベルト ※1 樹脂製ベルト(2プライ) ベルト接続は特殊レーシング
速度(50/60Hz) ※2 15/18 20/24 30/36 m/min
モータ出力 ※3 0.4kW 0.75kW 1.5kW
電源 AC200V(三相)
  1. 条件によりエンドレス仕様になります。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  3. モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

仕様(④センタドライブ モータ定置式)

※色文字 は準標準です。

型式 VBL(センタドライブ モータ定置式)
BW呼称ベルト幅 (mm) 265 350 450 580 650 750 850 950
FWフレーム内幅 (mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅 (mm) 375 460 560 690 760 860 960 1,060
キャリヤローラピッチ (mm) 150
L機長(mm) 1,200≦L≦27,300
最低機高(mm) 520
フレーム(mm) 130×30×11.5×t2.3
ベルト ※1 樹脂製ベルト(2プライ) ベルト接続は特殊レーシング
速度(50/60Hz) ※2 15/18 20/24 30/36 m/min
モータ出力 ※3 0.4kW 0.75kW 1.5kW
電源 AC200V(三相)
  1. 条件によりエンドレス仕様になります。
  2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  3. モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

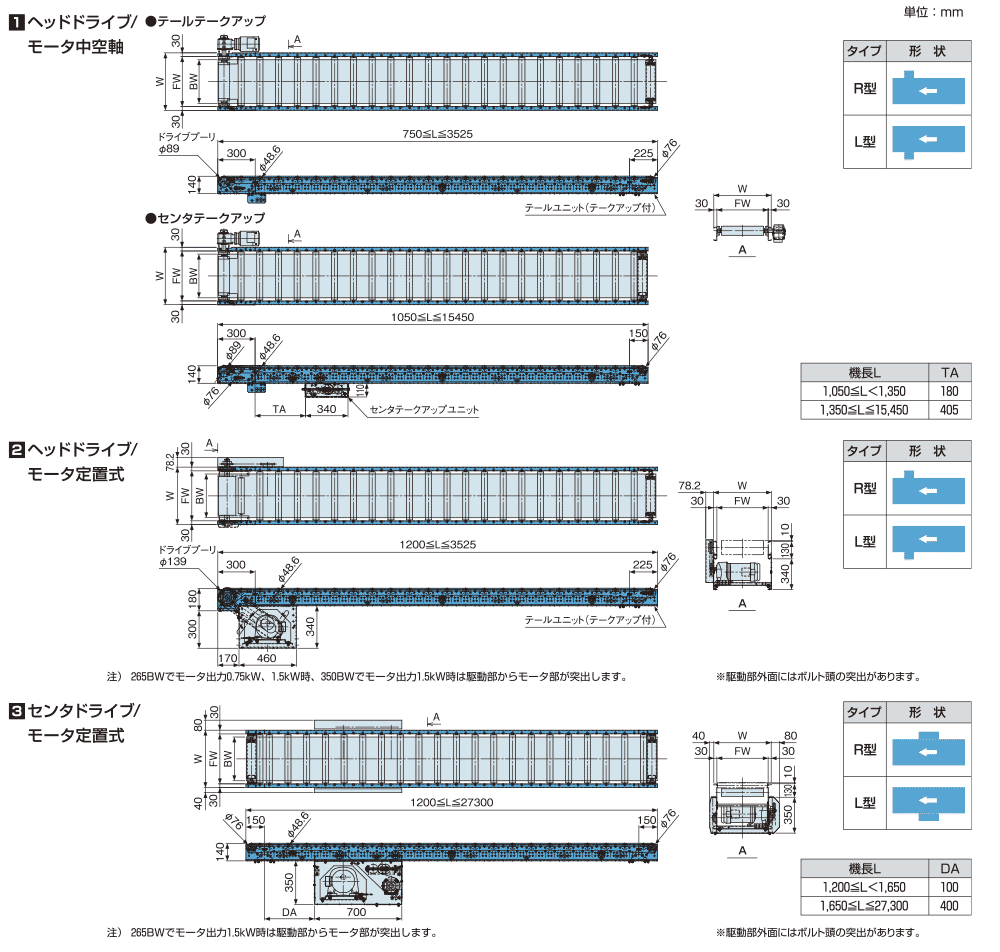

寸法図
