アキュムコンベヤ

AKC

AKC

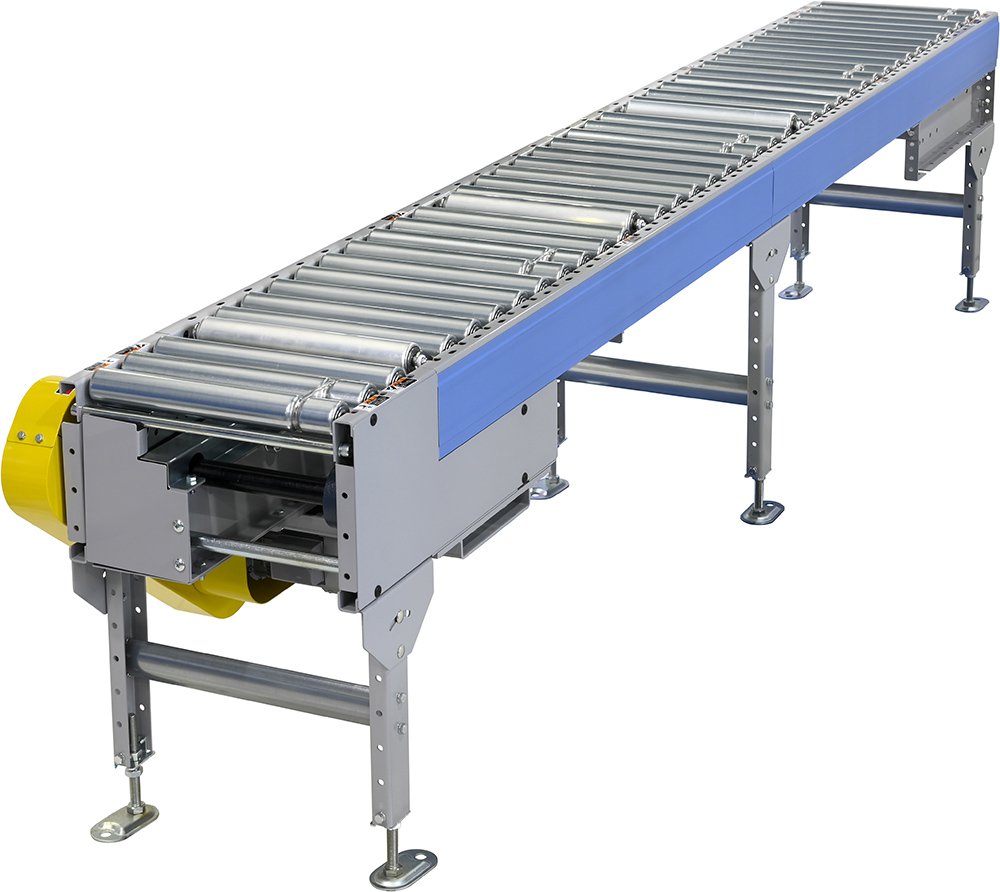

ゼロプレッシャ メカセンサ式アキュムコンベヤ

確実なアキュム工程に。ユニークなクラッチメカニズムにより、大小様々な搬送物をゼロプレッシャの状態でアキュムできるコンベヤです。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ48.6

各種アイコンについて

仕様

機種 AKC(ゼロプレッシャ メカセンサ式アキュムコンベヤ)
RW呼称ローラ幅(mm) 390 490 620 690
FWフレーム内幅(mm) 400 500 630 700
Wフレーム外幅(mm) 460 560 690 760
ローラピッチ(mm) 75
ゾーンピッチ(mm) 750
L機長(mm) 3,000≦L≦32,250
最低機高(mm) 550
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ キャリヤローラ:φ48.6(スチール製) センシングローラ:φ48.6(アルミ製)
センサ種類 メカ式(センシングローラ)
速度(50/60Hz) 15~40m/min

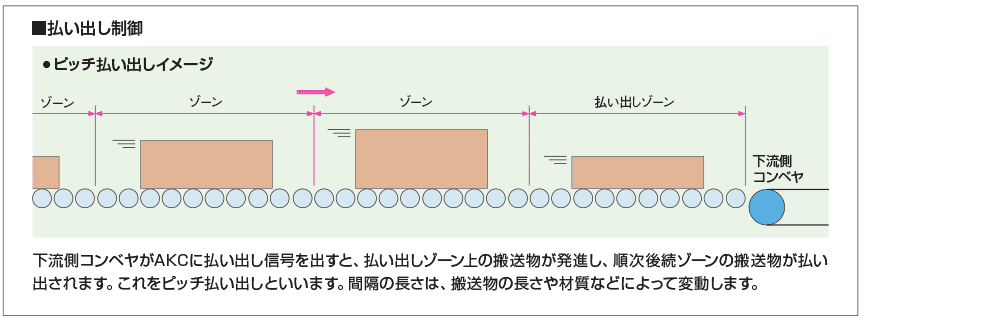

制御仕様 ゾーンアキュム・ピッチ払い出し制御
モータ出力 0.4kW 0.75kW
電源 AC200V(三相)
搬送質量 MAX.70kg/m ※搬送物MIN.0.5kg/個

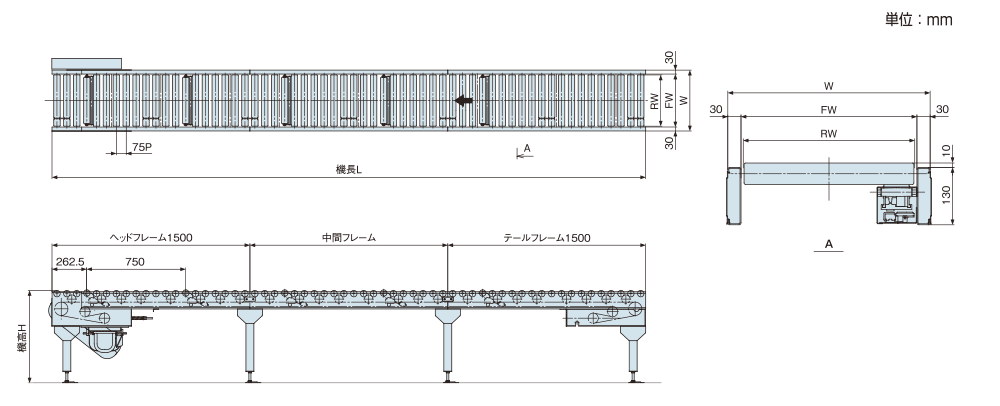

寸法図

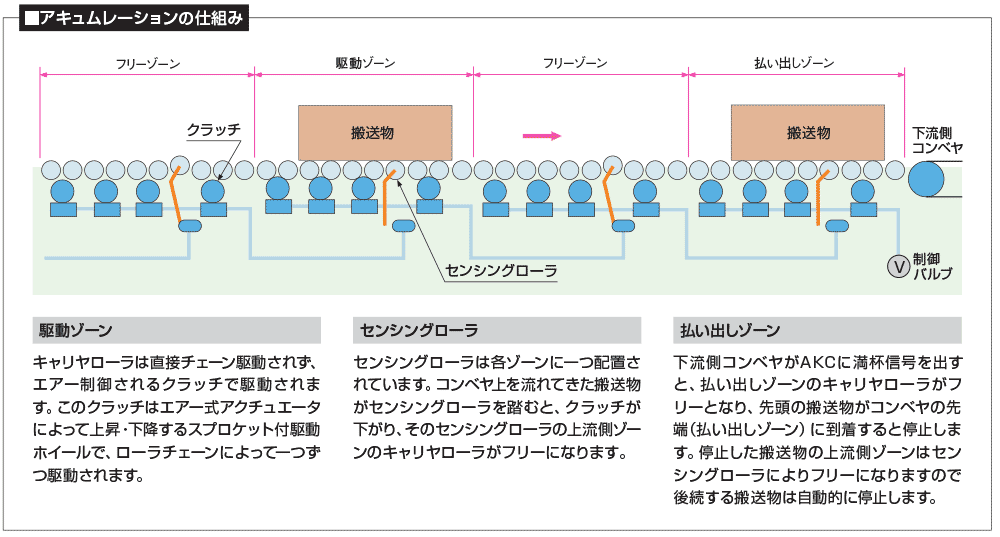

完全ゼロプレッシャのメカニズム
